Coil AC gedung bermasalah bisa membuat performa sistem HVAC turun.
Ruangan bisa terasa tidak dingin.
Airflow bisa melemah.
Unit bisa lebih sering bocor.
Sistem bisa bekerja lebih lama.
Dalam beberapa kasus, biaya operasional juga bisa ikut naik.
Namun, coil AC gedung bermasalah tidak selalu berarti coil harus langsung diganti.
Kadang cukup cleaning.
Kadang perlu repair.
Kadang replacement coil menjadi pilihan yang lebih aman.
Karena itu, pengelola gedung perlu memahami tanda-tandanya sebelum mengambil keputusan.
Apa Fungsi Coil dalam Sistem AC Gedung?
Coil adalah komponen penting dalam proses perpindahan panas.
Pada sistem AC gedung, coil membantu memindahkan panas dari udara ke media pendingin, atau sebaliknya.
Jenis coil bisa berbeda tergantung sistem.
Pada AHU dan FCU chilled water, coil biasanya bekerja sebagai cooling water coil.
Pada sistem DX, coil bisa berupa evaporator coil atau condenser coil.
Pada outdoor condenser, coil membantu membuang panas ke udara luar.
Jadi, coil bukan hanya komponen tambahan.
Coil adalah bagian utama dari proses pendinginan.
Jika coil tidak optimal, sistem AC gedung juga ikut terganggu.
Untuk pembahasan dasar, pembaca dapat melihat halaman CIKAMI tentang evaporator coil dan condenser coil.
Kenapa Coil AC Gedung Bermasalah Perlu Dievaluasi?
Coil AC gedung bermasalah perlu dievaluasi karena dampaknya bisa terasa ke banyak bagian sistem.
Coil yang kotor dapat menghambat perpindahan panas.
Coil yang fin-nya rusak dapat mengganggu airflow.
Coil yang korosi bisa menurunkan umur pakai.
Coil yang bocor bisa membuat performa pendinginan turun.
Jika kondisi ini dibiarkan, sistem bisa bekerja lebih berat.
AHU atau FCU menjadi kurang optimal.
Chiller plant juga bisa ikut bekerja lebih lama.
Pada sistem DX, tekanan dan performa refrigerant bisa terganggu.
Karena itu, coil perlu dibaca sebagai bagian dari sistem HVAC.
Bukan hanya dilihat sebagai komponen yang kotor.

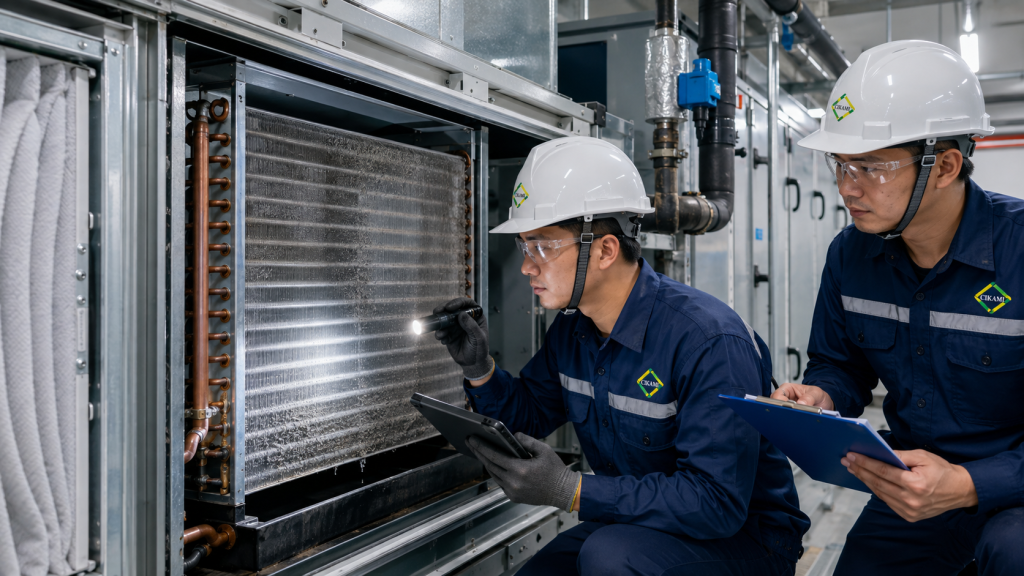

Tanda Coil AC Gedung Bermasalah
Coil AC gedung bermasalah dapat terlihat dari beberapa tanda.
Tanda yang umum muncul antara lain:
- ruangan sulit dingin,
- udara keluar kurang dingin,
- airflow terasa lebih lemah,
- unit lebih sering bocor air,
- drain pan terlalu basah,
- coil terlihat kotor,
- fin coil penyok atau rapat,
- ada indikasi korosi,
- ada indikasi kebocoran,
- bau tidak sedap dari unit,
- cooling performance turun,
- keluhan ruangan muncul berulang,
- cleaning tidak bertahan lama.
Jika tanda ini muncul, coil perlu diperiksa lebih detail.
Namun, jangan langsung memutuskan replacement.
Diagnosis tetap perlu dilakukan.
Cleaning Coil: Kapan Masih Cukup?
Cleaning coil masih cukup jika masalah utama berasal dari kotoran.
Contohnya, permukaan coil tertutup debu.
Atau fin coil tertutup kotoran ringan.
Atau drain pan mulai kotor karena aliran kondensasi.
Dalam kondisi seperti ini, cleaning dapat membantu mengembalikan performa.
Namun, cleaning harus dilakukan dengan benar.
Tekanan air tidak boleh merusak fin.
Chemical tidak boleh merusak material.
Area drain perlu ikut diperiksa.
Filter juga harus dicek.
Jika coil dibersihkan tetapi filter tetap kotor, masalah bisa kembali.
Karena itu, cleaning coil sebaiknya tidak berdiri sendiri.
Pemeriksaan filter, blower, drain, dan airflow tetap diperlukan.
Kapan Cleaning Coil Tidak Cukup?
Cleaning coil tidak cukup jika kerusakan sudah masuk ke kondisi fisik coil.
Misalnya:
- fin coil banyak yang rusak,
- fin coil rapat dan sulit diperbaiki,
- tube coil korosi,
- header bermasalah,
- ada indikasi bocor,
- kapasitas coil sudah tidak sesuai,
- coil sering bermasalah setelah cleaning,
- coil sudah terlalu tua,
- coil pernah beberapa kali diperbaiki,
- performa tetap turun setelah cleaning.
Dalam kondisi seperti ini, cleaning hanya menjadi solusi sementara.
Masalah bisa muncul kembali.
Pengelola gedung perlu mempertimbangkan repair atau replacement.
Keputusan ini harus berdasarkan kondisi lapangan.
Repair Coil: Kapan Masih Masuk Akal?
Repair coil bisa dipertimbangkan jika kerusakan masih terbatas.
Contohnya, ada titik bocor yang masih bisa diperbaiki.
Atau ada kerusakan minor pada bagian koneksi.
Atau ada fin yang masih bisa dirapikan.
Repair cocok jika kondisi coil secara umum masih layak.
Namun, repair tidak selalu menjadi solusi terbaik.
Jika coil sudah banyak korosi, repair bisa hanya menunda masalah.
Jika titik bocor lebih dari satu, risiko bocor ulang bisa lebih besar.
Jika usia coil sudah terlalu lama, repair bisa kurang efisien.
Karena itu, repair harus dihitung dengan hati-hati.
Jangan hanya memilih repair karena terlihat lebih murah di awal.
Biaya downtime dan risiko masalah berulang juga perlu dipertimbangkan.

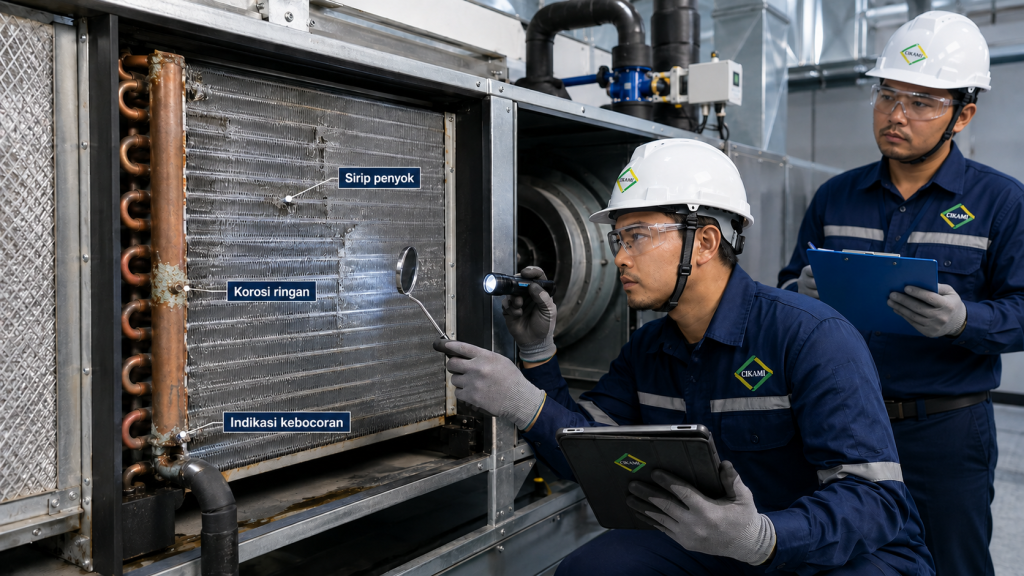

Replacement Coil: Kapan Perlu Dipertimbangkan?
Replacement coil perlu dipertimbangkan jika coil sudah tidak layak secara teknis.
Contohnya:
- coil bocor berat,
- korosi sudah luas,
- fin coil rusak parah,
- performa tidak kembali setelah cleaning,
- repair sudah terlalu sering,
- spare part coil sulit didapat,
- coil existing tidak sesuai kebutuhan,
- kapasitas pendinginan tidak lagi cukup,
- dimensi coil perlu disesuaikan dengan unit existing,
- gedung membutuhkan solusi lebih tahan untuk operasional jangka panjang.
Replacement coil juga perlu dipertimbangkan jika sistem sudah sering menimbulkan keluhan.
Jika coil sering menjadi sumber masalah, pengelola gedung perlu melihat biaya total.
Bukan hanya biaya penggantian.
Lihat juga biaya downtime, keluhan tenant, pekerjaan ulang, dan gangguan operasional.
CIKAMI mendukung kebutuhan penggantian cooling water coil dan penggantian coil DX system sesuai kondisi sistem existing.
Bedakan Coil Kotor, Coil Rusak, dan Coil Tidak Sesuai Kapasitas
Tidak semua coil AC gedung bermasalah memiliki penyebab yang sama.
Ada tiga kondisi yang perlu dibedakan.
Pertama, coil kotor.
Masalah ini biasanya masih bisa ditangani dengan cleaning.
Kedua, coil rusak.
Masalah ini bisa membutuhkan repair atau replacement.
Ketiga, coil tidak sesuai kapasitas.
Masalah ini perlu evaluasi lebih dalam.
Jika coil terlalu kecil untuk beban ruangan saat ini, cleaning tidak akan menyelesaikan masalah.
Jika airflow berubah karena layout gedung, coil juga bisa terlihat tidak optimal.
Jika chilled water flow tidak sesuai, coil tidak menerima media pendingin yang cukup.
Karena itu, coil harus dievaluasi bersama airflow, water flow, dan beban ruangan.

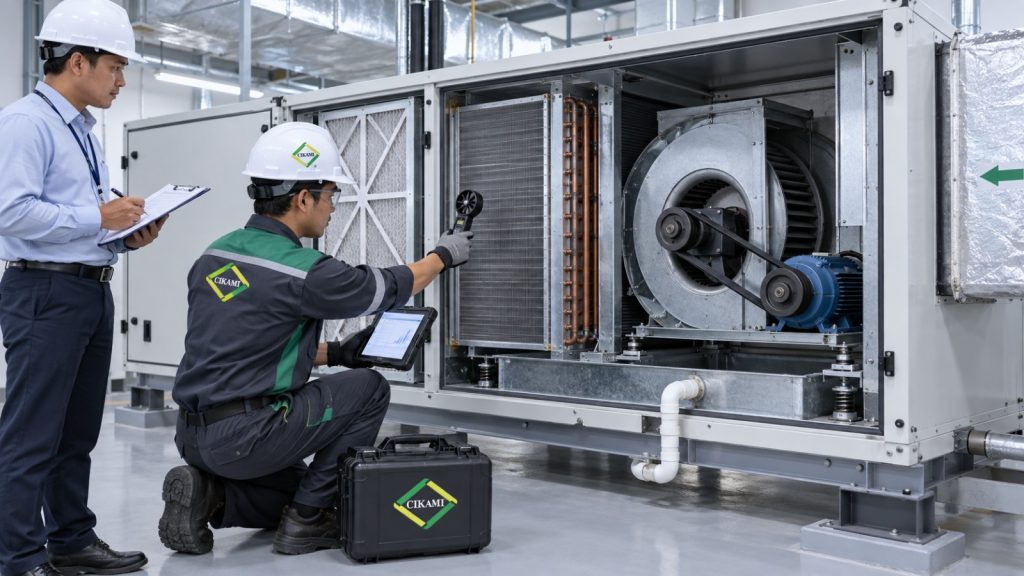

Cek Filter dan Airflow
Filter dan airflow sangat berpengaruh terhadap kerja coil.
Filter yang kotor dapat menahan udara.
Airflow yang turun membuat perpindahan panas tidak optimal.
Akibatnya, coil bisa terlihat bermasalah.
Padahal sumber awalnya bisa dari filter atau blower.
Hal yang perlu dicek:
- kondisi filter,
- jadwal penggantian filter,
- airflow masuk coil,
- airflow keluar coil,
- blower,
- motor,
- belt,
- bearing,
- duct connection,
- diffuser,
- return air.
Jika airflow tidak cukup, coil tidak bekerja sesuai desain.
Karena itu, pengecekan coil harus disertai pengukuran airflow.
CIKAMI membahas distribusi udara dalam artikel airflow balancing gedung.
Cek Drain Pan dan Kondensasi
Coil yang bekerja dengan baik akan menghasilkan kondensasi.
Air kondensasi harus mengalir melalui drain pan dan jalur drain.
Jika drain bermasalah, unit bisa bocor.
Namun, bocor air tidak selalu berarti coil rusak.
Bisa saja masalahnya berasal dari drain pan.
Bisa dari slope drain.
Bisa dari pipa drain yang mampet.
Bisa dari airflow yang tidak sesuai.
Bisa juga dari coil yang terlalu kotor.
Hal yang perlu dicek:
- drain pan,
- pipa drain,
- slope drain,
- trap,
- kotoran atau lendir,
- indikasi overflow,
- posisi coil,
- airflow melewati coil.
Jika drain sering bermasalah, jangan hanya membersihkan pipa.
Cari hubungan antara coil, airflow, dan drain.
Cek Chilled Water Flow pada Cooling Water Coil
Pada AHU atau FCU chilled water, coil membutuhkan chilled water flow yang cukup.
Jika aliran air dingin tidak sesuai, coil tidak dapat menyerap panas dengan optimal.
Akibatnya, udara keluar kurang dingin.
Ruangan juga lebih lama mencapai suhu nyaman.
Hal yang perlu dicek:
- control valve,
- actuator,
- posisi valve,
- balancing valve,
- chilled water flow,
- temperatur masuk dan keluar coil,
- pressure,
- differential pressure,
- strainer,
- pump,
- air trap.
Pump menyala belum tentu flow cukup.
Valve terlihat terbuka belum tentu flow sesuai.
Karena itu, coil harus dievaluasi bersama sistem chilled water.
Topik ini berkaitan dengan artikel AC central gedung tidak dingin.
Cek Refrigerant Side pada Coil DX
Pada sistem DX, coil bekerja bersama refrigerant.
Jika refrigerant kurang, berlebih, atau tidak stabil, performa coil bisa terganggu.
Namun, jangan langsung menambah refrigerant tanpa diagnosis.
Masalah bisa berasal dari kebocoran.
Bisa dari coil kotor.
Bisa dari airflow rendah.
Bisa dari outdoor condenser.
Bisa dari ekspansi refrigerant.
Bisa juga dari kontrol sistem.
Pada sistem DX, hal yang perlu dicek antara lain:
- evaporator coil,
- condenser coil,
- refrigerant pressure,
- indikasi kebocoran,
- superheat dan subcooling jika diperlukan,
- airflow indoor,
- airflow outdoor,
- kondisi outdoor condenser,
- kondisi fan,
- pipa refrigerant,
- isolasi pipa.
Jika refrigerant kurang karena bocor, isi ulang saja tidak menyelesaikan masalah.
Sumber bocor tetap perlu dicari.
Untuk pembahasan related, pembaca dapat melihat artikel evaporator coil bermasalah.
Cek Outdoor Condenser dan Condenser Coil
Pada sistem air cooled atau DX, condenser coil membantu membuang panas.
Jika condenser coil kotor, rusak, atau airflow outdoor terganggu, sistem bisa bekerja lebih berat.
Dampaknya bisa terasa ke ruangan.
Ruangan lebih lama dingin.
Kompresor bekerja lebih berat.
Konsumsi energi bisa naik.
Alarm bisa lebih mudah muncul.
Hal yang perlu dicek:
- condenser coil,
- fin coil,
- fan outdoor,
- airflow outdoor,
- service clearance,
- potensi udara panas berputar kembali,
- area sekitar outdoor unit,
- indikasi korosi,
- indikasi kerusakan coil.
CIKAMI membahas sisi ini dalam artikel outdoor condenser bermasalah saat cuaca panas.
Hubungan Coil dengan AHU dan FCU
Coil adalah salah satu bagian utama dalam AHU dan FCU.
Namun, performa coil tidak bisa dipisahkan dari komponen lain.
Jika blower lemah, airflow turun.
Jika filter kotor, coil tidak menerima udara cukup.
Jika valve tidak membuka, coil tidak menerima chilled water cukup.
Jika sensor tidak tepat, sistem bisa bekerja tidak sesuai kebutuhan.
Karena itu, saat coil AC gedung bermasalah, AHU dan FCU juga perlu dicek.
Pembaca dapat melihat pembahasan lebih lengkap dalam artikel AHU dan FCU.
Hubungan Coil dengan Chiller Plant
Pada sistem chilled water, coil menerima air dingin dari chiller plant.
Jika chiller plant tidak stabil, performa coil ikut terdampak.
Misalnya chilled water temperature tidak stabil.
Atau pump tidak memberikan flow cukup.
Atau strainer kotor.
Atau valve tidak sesuai.
Dalam kondisi ini, coil bisa terlihat tidak dingin.
Padahal masalah utama berada di sistem water flow.
Karena itu, pengecekan coil perlu melihat hubungan ke chiller plant.
CIKAMI membahas hal ini dalam artikel chiller boros dan chiller sering alarm.
Coil Lama dan Risiko Downtime
Coil lama perlu mendapat perhatian khusus.
Semakin lama usia coil, semakin besar kemungkinan terjadi penurunan kondisi.
Risiko bisa berupa:
- fin rapuh,
- tube korosi,
- bocor berulang,
- kapasitas menurun,
- cleaning tidak lagi efektif,
- repair tidak bertahan lama,
- spare part sulit disesuaikan,
- downtime lebih sering.
Jika coil sering bermasalah, pengelola gedung perlu mulai membuat rencana.
Apakah coil masih layak dirawat?
Apakah repair masih masuk akal?
Apakah replacement lebih aman?
Apakah perlu stok atau rencana fabrikasi coil?
Keputusan ini penting untuk menghindari perbaikan mendadak.
Cleaning, Repair, atau Replacement?
Agar keputusan lebih jelas, gunakan alur sederhana.
Jika coil hanya kotor, lakukan cleaning.
Jika kerusakan kecil dan coil masih layak, repair bisa dipertimbangkan.
Jika coil bocor berat, korosi luas, atau performa tidak kembali, replacement lebih aman.
Namun, keputusan tetap perlu data.
Data yang perlu dikumpulkan antara lain:
- kondisi visual coil,
- kondisi fin,
- indikasi korosi,
- indikasi bocor,
- hasil cleaning sebelumnya,
- temperatur udara masuk dan keluar,
- airflow,
- water flow atau refrigerant condition,
- riwayat repair,
- usia coil,
- dampak ke ruangan,
- risiko downtime.
Dengan data ini, pengelola gedung dapat mengambil keputusan lebih terukur.
Hubungan dengan Building AC Maintenance
Coil AC gedung sebaiknya masuk dalam program maintenance berkala.
Dengan pendekatan Building AC Maintenance, pengecekan coil dapat dikaitkan dengan komponen lain.
Pemeriksaan dapat mencakup:
- filter,
- cooling coil,
- condenser coil,
- fin condition,
- drain pan,
- blower,
- airflow,
- chilled water flow,
- refrigerant side,
- outdoor condenser,
- AHU,
- FCU,
- sensor,
- control system,
- riwayat cleaning,
- riwayat repair,
- rekomendasi replacement.
Dengan data yang rapi, pengelola gedung bisa melihat apakah coil masih cukup dirawat atau perlu diganti.
Pendekatan CIKAMI
CIKAMI membantu pengelola gedung mengevaluasi coil AC gedung bermasalah sebagai bagian dari sistem HVAC existing.
Pemeriksaan tidak hanya melihat apakah coil kotor.
CIKAMI membantu membaca hubungan antara coil, filter, airflow, blower, drain pan, chilled water flow, refrigerant side, condenser coil, outdoor condenser, AHU, FCU, chiller plant, sensor, control system, dan kebutuhan ruangan.
Dengan pendekatan ini, rekomendasi teknis bisa lebih tepat.
Jika cukup cleaning, pekerjaan dapat diarahkan ke cleaning.
Jika masih bisa diperbaiki, repair dapat dipertimbangkan.
Jika coil sudah tidak layak, replacement dapat dipetakan.
Jika sistem existing sudah tidak sesuai kebutuhan, retrofit bisa menjadi opsi lanjutan.
CIKAMI juga mendukung konsultasi masalah sistem HVAC untuk membantu pengelola gedung membaca penyebab masalah sebelum mengambil keputusan teknis.
Untuk melihat cakupan pekerjaan lainnya, pembaca dapat mengunjungi halaman produk dan layanan HVAC CIKAMI.
Kesimpulan
Coil AC gedung bermasalah tidak selalu harus langsung diganti.
Jika masalahnya hanya kotor, cleaning bisa cukup.
Jika kerusakan masih terbatas, repair bisa dipertimbangkan.
Jika coil bocor berat, korosi luas, atau performa tidak kembali, replacement bisa menjadi pilihan yang lebih aman.
Namun, coil tidak boleh dievaluasi sendirian.
Perlu dilihat juga airflow, filter, blower, drain, chilled water flow, refrigerant side, outdoor condenser, AHU, FCU, chiller plant, sensor, control system, dan beban ruangan.
Dengan diagnosis yang tepat, pengelola gedung dapat menentukan tindakan yang lebih aman, terukur, dan sesuai kondisi lapangan.
FAQ
Tanda coil AC gedung bermasalah dapat berupa ruangan sulit dingin, udara keluar kurang dingin, airflow turun, unit sering bocor air, coil terlihat kotor, fin rusak, ada indikasi korosi, ada indikasi bocor, atau keluhan ruangan muncul berulang.
Coil AC gedung cukup dibersihkan jika masalah utama berasal dari debu, kotoran ringan, atau permukaan coil yang tertutup kotoran. Setelah cleaning, filter, drain, airflow, dan performa ruangan tetap perlu dicek kembali.
Repair coil bisa dipertimbangkan jika kerusakan masih terbatas, seperti titik bocor kecil, fin yang masih bisa dirapikan, atau masalah minor pada koneksi. Namun, jika korosi sudah luas atau bocor berulang, repair bisa kurang efektif.
Replacement coil perlu dipertimbangkan jika coil bocor berat, korosi luas, fin rusak parah, performa tidak kembali setelah cleaning, repair sudah terlalu sering, atau coil existing sudah tidak sesuai kebutuhan sistem.
Ya. Coil tidak boleh dievaluasi sendirian. Performa coil dipengaruhi filter, airflow, blower, drain, chilled water flow, refrigerant side, AHU, FCU, outdoor condenser, sensor, control system, dan beban ruangan.
Butuh Evaluasi Coil AC Gedung Bermasalah?
PT Cipta Karya Mandiri Insani (CIKAMI) dapat membantu pengelola gedung mengevaluasi coil AC gedung bermasalah ketika ruangan sulit dingin, coil sering kotor, coil bocor, airflow turun, unit sering bocor air, atau cleaning tidak lagi bertahan lama.
CIKAMI mendukung Building AC Maintenance, troubleshooting HVAC, pengecekan evaporator coil, condenser coil, cooling water coil, AHU, FCU, airflow, chilled water flow, refrigerant side, outdoor condenser, sensor, control system, serta rekomendasi cleaning, repair, replacement coil, atau retrofit sesuai kondisi lapangan.
Hubungi CIKAMI untuk konsultasi kebutuhan evaluasi coil AC gedung dan sistem HVAC existing.
