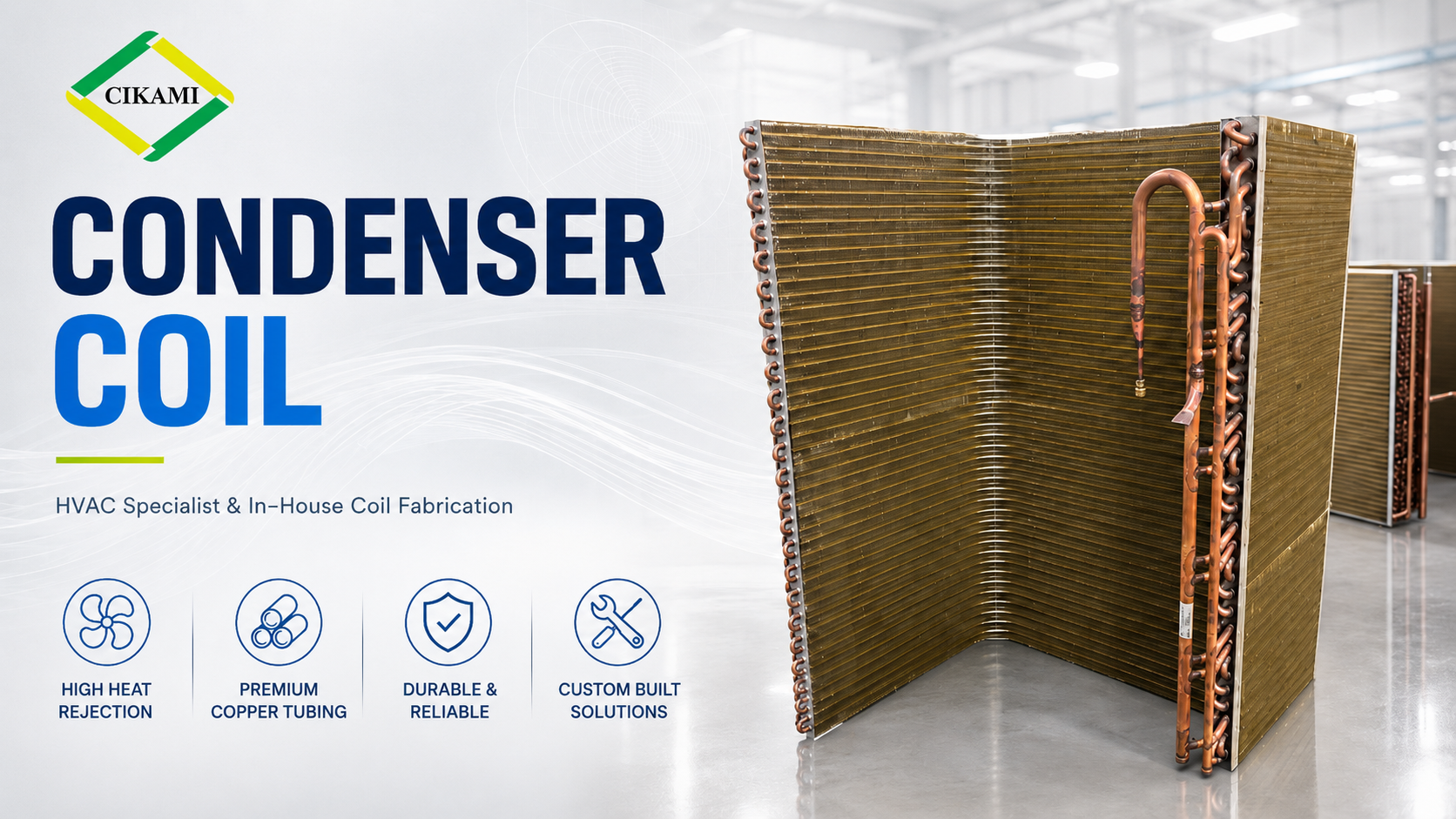

Condenser Coil HVAC

Condenser coil HVAC merupakan komponen yang berfungsi membuang panas dari refrigerant ke udara luar.

Setelah refrigerant dikompresi oleh compressor, refrigerant dengan tekanan dan temperatur lebih tinggi mengalir menuju condenser coil. Panas kemudian dilepaskan melalui tube dan fin dengan bantuan airflow dari condenser fan.

Dalam praktik HVAC, istilah condenser coil, coil condenser, maupun coil kondensor sering digunakan untuk menggambarkan komponen yang sama pada sisi pembuangan panas.

Condenser coil dapat ditemukan pada berbagai sistem seperti:

outdoor AC unit,
condensing unit,
air-cooled chiller,
remote condenser,
rooftop unit,
packaged system,
serta berbagai sistem pendingin komersial dan industri.

PT Cipta Karya Mandiri Insani (CIKAMI) mendukung kebutuhan custom condenser coil dan replacement condenser coil untuk unit baru maupun penggantian coil existing dengan spesifikasi yang dapat disesuaikan terhadap kebutuhan sistem.

Fungsi Condenser Coil dalam Sistem HVAC

Condenser coil menjadi salah satu bagian utama dalam proses heat rejection.

Panas yang sebelumnya diserap dari ruangan atau proses pendinginan harus dibuang kembali ke lingkungan.

Pada sistem air cooled, proses tersebut dilakukan ketika udara dari condenser fan melewati permukaan coil dan membawa panas keluar dari sistem.

Karena itu, performa condenser coil berhubungan dengan beberapa faktor seperti:

luas permukaan coil,
jumlah row,
FPI,
tube size,
circuiting,
temperatur refrigerant,
airflow,
kapasitas dan kondisi fan,
temperatur udara outdoor,
kondisi fin,
serta kebersihan permukaan coil.

Jika proses pembuangan panas tidak optimal, sistem dapat bekerja pada kondisi yang lebih berat.

Tekanan kondensasi dapat meningkat, compressor bekerja lebih keras, kapasitas pendinginan dapat menurun, dan konsumsi energi dapat bertambah.

Karena itu, condenser coil tidak sebaiknya dipandang hanya sebagai komponen outdoor yang “asal bersih”.

Desain dan kondisinya perlu sesuai dengan kebutuhan sistem.

Condenser Coil Outdoor dan Heat Rejection

Pada outdoor unit atau condensing unit, condenser coil bekerja langsung menghadapi kondisi lingkungan.

Udara luar menjadi media yang membawa panas dari coil.

Artinya, kondisi outdoor ikut memengaruhi proses heat rejection.

Beberapa faktor yang perlu diperhatikan antara lain:

temperatur udara luar,
ruang bebas di sekitar condenser,
potensi hot-air recirculation,
kondisi condenser fan,
airflow melewati coil,
debu dan kotoran,
kerusakan fin,
korosi,
serta posisi pemasangan unit.

Condenser coil yang memiliki luas permukaan atau airflow tidak sesuai kebutuhan dapat membuat proses pembuangan panas menjadi kurang efektif.

Begitu juga jika udara panas yang sudah keluar dari condenser kembali tersedot ke sisi inlet akibat ruang pemasangan yang kurang baik.

Karena itu, evaluasi condenser coil sebaiknya melihat coil dan kondisi heat rejection sebagai satu sistem.

Untuk aplikasi yang membutuhkan condenser terpisah dari unit utama, lihat juga halaman Remote Condenser HVAC.

Fabrikasi Custom Condenser Coil

CIKAMI mendukung fabrikasi custom condenser coil untuk unit baru maupun replacement unit existing.

Custom fabrication dapat diperlukan ketika:

coil original sudah tidak tersedia,
spare part OEM sudah discontinue,
dimensi coil tidak standar,
coil mengalami kebocoran atau korosi,
unit existing masih layak digunakan,
condenser membutuhkan konfigurasi khusus,
koneksi piping perlu mengikuti existing,
atau replacement harus menyesuaikan casing dan ruang pemasangan yang tersedia.

Spesifikasi condenser coil dapat disesuaikan berdasarkan:

dimensi coil,
face area,
jumlah row,
FPI,
diameter tube,
ketebalan tube,
circuiting,
jumlah circuit,
jenis dan ukuran header,
posisi inlet dan outlet,
material fin,
casing atau frame,
bentuk coil,
serta kebutuhan anti-corrosion coating.

Dua coil dengan ukuran luar yang sama belum tentu memiliki kapasitas yang sama.

Perbedaan row, FPI, tube size, circuiting, serta airflow dapat menghasilkan karakter kerja yang berbeda.

Karena itu, replacement condenser coil sebaiknya tidak dibuat hanya berdasarkan panjang, tinggi, dan tebal coil.

Aplikasi Condenser Coil

Condenser coil dapat digunakan pada berbagai sistem pendingin.

Outdoor AC dan Condensing Unit

Pada sistem DX, condenser coil biasanya ditempatkan pada outdoor unit atau condensing unit untuk membuang panas refrigerant ke udara luar.

Air-Cooled Chiller

Pada air-cooled chiller, condenser coil dan condenser fan menjadi bagian penting dalam proses heat rejection.

Kondisi coil, airflow, service clearance, dan temperatur outdoor perlu diperhatikan agar condenser side dapat bekerja sesuai kebutuhan.

Remote Condenser

Pada aplikasi tertentu, condenser ditempatkan terpisah dari unit utama.

Hal ini dapat digunakan untuk memberikan fleksibilitas instalasi atau memindahkan proses pembuangan panas ke area yang lebih sesuai.

CIKAMI juga mendukung kebutuhan Remote Condenser HVAC untuk berbagai sistem pendingin komersial dan industri.

Rooftop dan Packaged Unit

Condenser coil juga dapat menjadi bagian dari rooftop unit, packaged unit, serta berbagai equipment HVAC yang menggunakan sistem Direct Expansion.

Untuk kebutuhan penggantian coil pada sistem DX, lihat juga layanan Penggantian Coil DX System.

Data yang Dibutuhkan untuk Custom Condenser Coil

Untuk kebutuhan quotation atau fabrikasi custom condenser coil, beberapa data berikut akan sangat membantu.

1. Dimensi Coil Existing

Data dasar biasanya meliputi:

panjang coil,
tinggi coil,
ketebalan coil,
ukuran casing,
serta ruang pemasangan.

2. Row dan FPI

Jumlah row dan kerapatan fin memengaruhi luas permukaan perpindahan panas serta karakter airflow melalui coil.

3. Tube

Data tube dapat mencakup:

diameter tube,
ketebalan tube,
material tube,
serta konfigurasi tube.

4. Circuiting

Circuiting memengaruhi distribusi refrigerant di dalam coil.

Karena itu, circuiting existing perlu diperhatikan terutama pada pekerjaan replacement.

5. Header dan Connection

Ukuran header, posisi inlet-outlet, arah connection, serta ruang untuk piping perlu menyesuaikan kondisi unit.

6. Refrigerant dan Data Operasi

Jika tersedia, informasi refrigerant, kapasitas unit, operating condition, temperatur, dan data fan atau airflow akan membantu proses evaluasi.

7. Foto dan Drawing

Foto existing coil dari beberapa sisi sudah sangat membantu untuk identifikasi awal.

Jika tersedia, drawing coil atau drawing equipment akan membuat proses evaluasi menjadi lebih jelas.

Kapan Condenser Coil Cukup Dibersihkan?

Tidak semua condenser coil yang performanya menurun harus langsung diganti.

Jika masalah terutama berasal dari debu atau kotoran dan kondisi fisik coil masih baik, cleaning dapat menjadi langkah pertama.

Cleaning condenser coil bertujuan menjaga:

permukaan fin tetap terbuka,
airflow tidak terlalu terhambat,
proses perpindahan panas tetap berjalan,
serta condenser fan tidak harus melawan hambatan yang berlebihan.

Namun, metode cleaning juga perlu memperhatikan kondisi fin.

Tekanan air atau metode pembersihan yang tidak tepat dapat merusak fin dan justru menurunkan kualitas airflow melalui coil.

Kapan Condenser Coil Masih Bisa Direpair?

Repair masih dapat dipertimbangkan jika kerusakan berada pada area terbatas dan kondisi keseluruhan coil masih layak.

Contohnya:

kebocoran lokal,
sambungan tertentu bermasalah,
bagian piping masih memungkinkan diperbaiki,
atau kerusakan belum menyebar luas.

Namun, keputusan repair perlu mempertimbangkan kondisi coil secara keseluruhan.

Jika tube sudah mengalami korosi luas atau kebocoran terus muncul pada titik berbeda, melakukan repair berulang dapat meningkatkan downtime tanpa menyelesaikan akar masalah.

Kapan Replacement Condenser Coil Perlu Dipertimbangkan?

Replacement condenser coil mulai layak dievaluasi jika ditemukan kondisi seperti:

kebocoran berulang,
korosi luas,
tube mulai melemah,
fin rusak berat atau rapuh,
repair dilakukan berkali-kali,
performa tidak kembali setelah cleaning dan repair,
coil original sudah discontinue,
unit existing masih layak tetapi condenser coil sudah tidak ekonomis diperbaiki,
atau kapasitas coil existing sudah tidak sesuai kebutuhan sistem.

Pada kondisi seperti ini, custom replacement dapat menjadi alternatif dibanding mengganti keseluruhan unit.

Namun, coil baru tetap perlu mengikuti kebutuhan equipment existing.

Bukan hanya ukuran fisiknya.

Replacement Condenser Coil Harus Sesuai Existing Unit

Replacement coil perlu dapat terintegrasi dengan kondisi unit yang sudah ada.

Beberapa hal yang perlu diperhatikan antara lain:

dimensi casing,
ruang pemasangan,
arah airflow,
lokasi fan,
posisi header,
koneksi refrigerant,
support coil,
service clearance,
serta akses instalasi.

Untuk coil berbentuk L, V, atau konfigurasi khusus lainnya, geometri unit juga perlu diperhatikan.

Karena itu, pengukuran existing coil menjadi bagian penting pada pekerjaan replacement.

Tujuannya bukan sekadar membuat coil yang muat.

Tujuannya adalah membuat condenser coil yang sesuai dengan kebutuhan unit dan dapat dipasang dengan baik di lapangan.

Condenser Coil dan Kondisi Fan Tidak Bisa Dipisahkan

Condenser coil membutuhkan airflow untuk membuang panas.

Karena itu, kondisi fan ikut memengaruhi performa condenser side.

Jika coil dalam kondisi baik tetapi airflow fan tidak mencukupi, proses heat rejection tetap dapat terganggu.

Hal yang dapat diperiksa meliputi:

fan blade,
fan motor,
putaran fan,
arah airflow,
kondisi grille,
hambatan udara,
service clearance,
serta potensi recirculation udara panas.

Sebaliknya, condenser fan yang bekerja dengan baik juga tidak dapat mengkompensasi coil yang sudah tertutup kotoran berat, mengalami korosi luas, atau memiliki kapasitas yang tidak sesuai.

Keduanya perlu dilihat sebagai satu sistem.

Anti-Corrosion Coating untuk Condenser Coil

Karena banyak condenser coil ditempatkan di area outdoor, risiko korosi perlu dipertimbangkan.

Paparan kelembapan, lingkungan pesisir, area industri, udara agresif, atau kondisi tertentu dapat mempercepat kerusakan fin dan tube.

Untuk aplikasi seperti ini, condenser coil dapat dipertimbangkan menggunakan perlindungan tambahan.

CIKAMI mendukung kebutuhan coil dengan opsi seperti:

Blue Fin,
Gold Fin,
maupun coating lain sesuai kebutuhan aplikasi.

Untuk lingkungan dengan risiko korosi lebih tinggi, pilihan coating perlu disesuaikan dengan kondisi aktual.

Informasi lebih lengkap mengenai perlindungan coil dapat dibaca pada halaman Anti-Corrosion Coil HVAC.

Custom Condenser Coil Tidak Harus Menunggu Unit Shutdown

Seperti komponen HVAC lainnya, condenser coil sebaiknya tidak baru direncanakan ketika unit sudah berhenti beroperasi.

Custom replacement membutuhkan beberapa tahap.

Mulai dari:

identifikasi coil existing,
pengukuran,
penentuan spesifikasi,
pengadaan material,
fabrikasi,
pemeriksaan,
leak test,
delivery,
hingga instalasi.

Karena itu, coil yang sudah menunjukkan korosi, kebocoran berulang, fin rusak, atau penurunan kondisi dapat mulai masuk ke replacement planning sebelum terjadi failure yang lebih besar.

Tujuannya bukan mengganti coil terlalu cepat.

Tujuannya agar pekerjaan dapat direncanakan dan downtime lebih mudah dikendalikan.

Harga Condenser Coil Ditentukan oleh Apa?

Tidak ada satu harga standar untuk seluruh custom condenser coil.

Harga dipengaruhi oleh spesifikasi dan kebutuhan fabrikasi.

Beberapa faktor yang memengaruhi antara lain:

dimensi,
jumlah row,
FPI,
diameter tube,
ketebalan tube,
jumlah circuit,
circuiting,
header,
material fin,
casing,
bentuk coil,
coating,
connection,
quantity,
serta kompleksitas fabrikasi.

Karena itu, quotation condenser coil sebaiknya dibuat berdasarkan data aktual.

Untuk tahap awal, foto existing coil dan dimensi dasar sudah dapat digunakan sebelum dilakukan evaluasi lebih lanjut.

Fabrikasi Condenser Coil CIKAMI

CIKAMI mendukung kebutuhan fabrikasi finned-tube coil untuk berbagai sistem HVAC dan pendingin.

Condenser coil dapat dibuat untuk unit baru maupun mengikuti kebutuhan replacement existing.

Aplikasi dapat mencakup:

outdoor AC unit,
condensing unit,
air-cooled chiller,
remote condenser,
rooftop unit,
packaged HVAC,
unit pendingin komersial,
serta aplikasi industri tertentu.

Selain condenser coil, CIKAMI juga mendukung kebutuhan Evaporator Coil HVAC, coil DX, cooling water coil, dan berbagai custom coil lainnya.

Untuk melihat cakupan produk dan layanan lainnya, kunjungi halaman Product & Services CIKAMI.

FAQ Condenser Coil HVAC

Apa fungsi condenser coil?

Condenser coil berfungsi membuang panas dari refrigerant ke udara luar. Pada sistem air cooled, proses ini dibantu oleh condenser fan yang mengalirkan udara melewati permukaan fin dan tube.

Apakah CIKAMI menerima custom condenser coil?

Ya. CIKAMI mendukung fabrikasi custom condenser coil berdasarkan dimensi, row, FPI, tube, circuiting, header, casing, material fin, coating, serta kebutuhan aplikasi.

Apakah condenser coil unit lama bisa dibuat ulang?

Bisa dievaluasi. Coil existing dapat diukur dan spesifikasinya dapat digunakan sebagai dasar pembuatan replacement condenser coil.

Apa data yang diperlukan untuk quotation condenser coil?

Untuk tahap awal, foto coil existing, dimensi, posisi header dan connection, serta informasi unit sudah sangat membantu. Data seperti row, FPI, tube size, refrigerant, airflow, atau drawing akan membantu proses evaluasi lebih lanjut.

Apakah condenser coil bisa menggunakan anti-corrosion coating?

Bisa. Pilihan coating dapat disesuaikan dengan kondisi lingkungan dan kebutuhan aplikasi. Blue Fin, Gold Fin, atau perlindungan lainnya dapat dipertimbangkan berdasarkan risiko korosi.

Apakah condenser coil sama dengan evaporator coil?

Keduanya sama-sama menggunakan proses perpindahan panas, tetapi mempunyai fungsi berbeda. Evaporator coil menyerap panas dari sisi yang didinginkan, sedangkan condenser coil membuang panas tersebut ke lingkungan.

Butuh Custom Condenser Coil atau Replacement Coil?

PT Cipta Karya Mandiri Insani (CIKAMI) mendukung kebutuhan condenser coil HVAC, coil condenser, coil kondensor, custom condenser coil, dan replacement condenser coil untuk outdoor unit, condensing unit, air-cooled chiller, remote condenser, rooftop unit, serta berbagai sistem pendingin komersial dan industri.

Kebutuhan dapat dimulai dari:

foto condenser coil existing,
dimensi awal,
drawing,
nameplate unit,
spesifikasi teknis,
atau hasil pengukuran lapangan.

CIKAMI dapat membantu mengevaluasi kebutuhan condenser coil sebelum proses fabrikasi maupun replacement dilakukan.

Kirim spesifikasi condenser coil Anda untuk evaluasi dan penawaran.
