AHU dan FCU adalah bagian penting dalam sistem AC gedung.
Keduanya membantu mendistribusikan udara dingin ke ruangan.
Namun, saat ruangan tetap panas, airflow lemah, atau keluhan sering muncul, masalahnya tidak selalu selesai dengan cleaning.
Kadang AHU dan FCU perlu repair.
Kadang perlu replacement komponen.
Kadang sistem existing perlu retrofit agar sesuai dengan kebutuhan gedung saat ini.
Karena itu, pengelola gedung perlu tahu kapan cleaning masih cukup, kapan repair dibutuhkan, dan kapan replacement atau retrofit harus mulai dipertimbangkan.
AHU dan FCU Tidak Berdiri Sendiri
AHU dan FCU tidak bekerja sendirian.
Keduanya terhubung dengan banyak bagian lain dalam sistem HVAC gedung.
Ada filter.
Ada cooling coil.
Ada blower.
Ada motor.
Ada belt.
Ada bearing.
Ada drain pan.
Ada control valve.
Ada actuator.
Ada sensor.
Ada panel lokal.
Ada ducting dan diffuser.
Ada chilled water flow dari chiller plant.
Jika salah satu bagian tidak optimal, performa AHU dan FCU bisa turun.
Akibatnya, ruangan terasa kurang dingin.
Airflow melemah.
Kelembapan terasa tidak nyaman.
Sistem bekerja lebih lama.
Keluhan pengguna ruangan juga bisa meningkat.
Untuk memahami fungsi dasar AHU, pembaca juga dapat membaca artikel CIKAMI tentang ruang AHU.

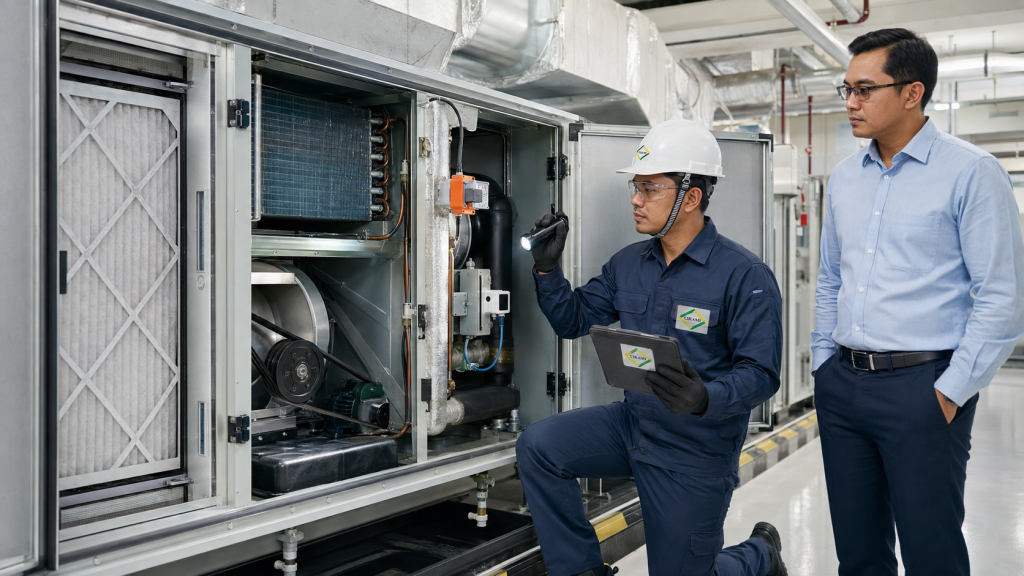

Cleaning Penting, Tapi Tidak Selalu Cukup
Cleaning adalah bagian penting dari perawatan AHU dan FCU.
Filter perlu dibersihkan atau diganti.
Coil perlu dijaga agar tidak tertutup debu.
Drain pan perlu dicek agar tidak menimbulkan kebocoran atau bau.
Namun, cleaning tidak selalu menyelesaikan semua masalah.
Jika motor sudah lemah, cleaning tidak cukup.
Jika belt aus, cleaning tidak cukup.
Jika bearing berisik, cleaning tidak cukup.
Jika control valve macet, cleaning tidak cukup.
Jika sensor tidak akurat, cleaning tidak cukup.
Jika coil sudah korosi atau bocor, cleaning juga tidak cukup.
Karena itu, setelah cleaning dilakukan, performa tetap perlu dievaluasi.
Apakah airflow membaik?
Apakah ruangan lebih cepat dingin?
Apakah suhu lebih stabil?
Apakah keluhan berkurang?
Apakah unit bekerja lebih normal?
Jika jawabannya tidak, maka perlu pemeriksaan lebih lanjut.

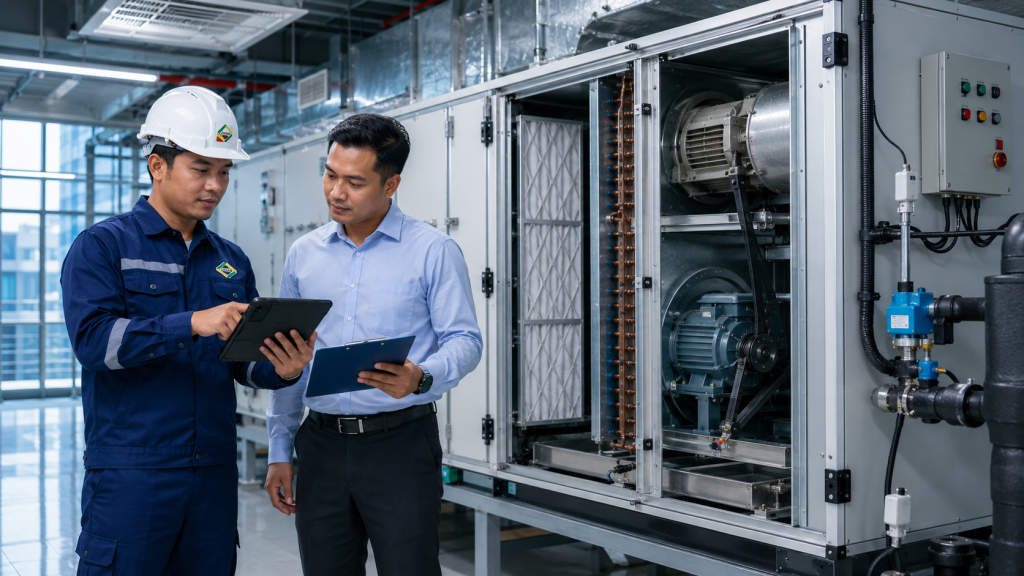

Tanda AHU dan FCU Perlu Dievaluasi
AHU dan FCU perlu dievaluasi jika muncul tanda berikut:
- ruangan tetap panas walaupun sistem menyala,
- airflow terasa lemah,
- udara dingin tidak merata,
- area tertentu terlalu dingin,
- area lain tetap panas,
- suara blower mulai kasar,
- getaran unit meningkat,
- ada bau tidak sedap dari unit,
- drain sering mampet,
- ada bocor air,
- filter cepat kotor,
- coil terlihat kotor atau rusak,
- valve tidak merespons,
- sensor membaca suhu tidak sesuai,
- keluhan pengguna ruangan berulang.
Jika tanda ini muncul, jangan hanya melihat unit dari luar.
Bagian dalam AHU dan FCU perlu dicek.
Selain itu, hubungan unit dengan airflow, chilled water flow, control system, dan beban ruangan juga perlu dibaca.
CIKAMI membahas hubungan ini dalam artikel AHU dan FCU saat beban pendinginan naik.
Kapan AHU dan FCU Cukup Dibersihkan?
Cleaning masih cukup jika masalah utama berasal dari kotoran ringan.
Contohnya:
- filter kotor,
- permukaan coil tertutup debu,
- blower kotor ringan,
- drain pan mulai kotor,
- area return air berdebu,
- airflow turun karena hambatan kotoran.
Dalam kondisi ini, cleaning bisa membantu mengembalikan performa.
Namun hasil cleaning perlu dicek kembali.
Jika setelah cleaning airflow membaik dan ruangan lebih stabil, maka tindakan tersebut masih cukup.
Namun jika keluhan kembali muncul dalam waktu singkat, masalahnya mungkin lebih dalam.
Artinya, AHU dan FCU perlu pemeriksaan teknis lanjutan.
Kapan AHU dan FCU Perlu Repair?
Repair dibutuhkan jika ada komponen yang masih bisa diperbaiki atau dikembalikan fungsinya.
Repair biasanya dipertimbangkan saat masalah belum sampai tahap penggantian besar.
Contohnya:
- belt kendur atau aus ringan,
- bearing mulai berisik,
- motor blower perlu pengecekan,
- pulley tidak sejajar,
- drain mampet,
- actuator tidak merespons dengan baik,
- panel lokal perlu perapihan,
- kabel kontrol bermasalah,
- sensor perlu pengecekan atau kalibrasi,
- valve macet ringan,
- casing unit perlu perbaikan minor.
Repair cocok jika kondisi unit masih layak.
Namun, repair harus tetap berdasarkan diagnosis.
Jangan hanya mengganti satu komponen tanpa membaca penyebabnya.
Misalnya, bearing rusak bisa disebabkan oleh alignment yang tidak baik.
Belt cepat aus bisa berasal dari pulley yang tidak sejajar.
Drain sering mampet bisa berasal dari slope drain yang buruk.
Jadi, repair yang baik bukan hanya memperbaiki gejala.
Repair harus mencari penyebab teknisnya.
Kapan AHU dan FCU Perlu Replacement Komponen?
Replacement perlu dipertimbangkan jika komponen sudah tidak layak.
Komponen yang rusak berat sering membuat performa unit tidak stabil.
Dalam beberapa kasus, repair hanya menjadi solusi sementara.
Komponen yang sering perlu replacement antara lain:
- filter,
- belt,
- bearing,
- motor,
- blower wheel,
- cooling coil,
- drain pan,
- control valve,
- actuator,
- sensor,
- flexible duct,
- damper,
- panel komponen.
Replacement komponen perlu dilakukan dengan hati-hati.
Ukuran, kapasitas, material, dan koneksi harus sesuai.
Jika komponen pengganti tidak sesuai, performa sistem bisa tetap bermasalah.
Contohnya, coil pengganti harus sesuai dengan kebutuhan kapasitas, dimensi, jumlah row, fin, tube, header, koneksi, dan airflow.
Untuk kebutuhan coil, CIKAMI mendukung fabrikasi dan penggantian coil HVAC. Pembaca dapat melihat halaman evaporator coil dan penggantian cooling water coil.
Kapan AHU dan FCU Perlu Retrofit?
Retrofit perlu dipertimbangkan jika sistem existing sudah tidak sesuai dengan kebutuhan saat ini.
Ini berbeda dengan repair.
Repair memperbaiki bagian yang rusak.
Replacement mengganti komponen yang tidak layak.
Retrofit menyesuaikan sistem agar lebih sesuai dengan kondisi operasional baru.
Retrofit bisa dipertimbangkan jika:
- beban ruangan sudah berubah,
- layout gedung berubah,
- jumlah penghuni meningkat,
- jam operasional berubah,
- airflow tidak lagi sesuai,
- ducting tidak mendukung distribusi udara,
- kapasitas coil tidak sesuai,
- sistem kontrol sudah tertinggal,
- spare part sulit didapat,
- unit terlalu sering bermasalah,
- biaya repair berulang mulai tidak efisien.
Dalam kondisi seperti ini, melakukan repair terus-menerus bisa menjadi tidak efektif.
Sistem perlu dievaluasi ulang.
Apakah cukup ganti komponen?
Apakah perlu ubah ducting?
Apakah perlu balancing ulang?
Apakah perlu ganti coil?
Apakah perlu upgrade control?
Apakah perlu retrofit unit?
CIKAMI membahas pendekatan ini dalam artikel retrofit dan replacement HVAC.

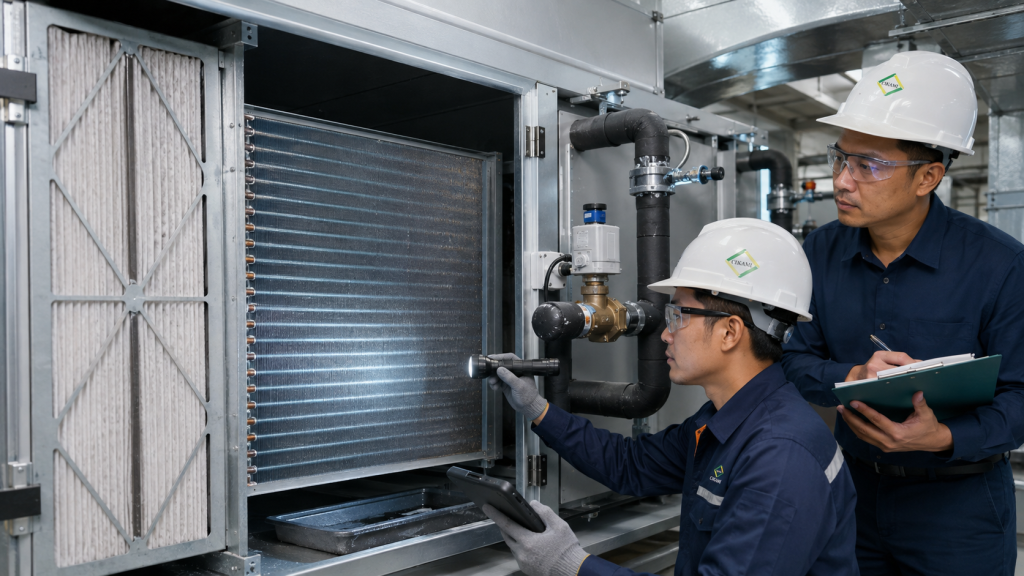

Cek Filter dan Cooling Coil
Filter dan cooling coil adalah dua bagian yang sangat memengaruhi performa AHU dan FCU.
Filter yang kotor dapat menurunkan airflow.
Cooling coil yang kotor dapat mengganggu perpindahan panas.
Akibatnya, udara yang keluar dari unit tidak optimal.
Ruangan juga lebih lama mencapai suhu nyaman.
Hal yang perlu dicek:
- kondisi filter,
- jadwal penggantian filter,
- kebersihan cooling coil,
- kondisi fin coil,
- indikasi korosi,
- indikasi kebocoran,
- perbedaan temperatur udara masuk dan keluar,
- kondisi drain pan di bawah coil.
Jika coil hanya kotor, cleaning bisa membantu.
Namun jika coil sudah bocor, korosi berat, atau rusak fisik, replacement perlu dipertimbangkan.
Topik coil juga berkaitan dengan artikel CIKAMI tentang evaporator coil bermasalah.

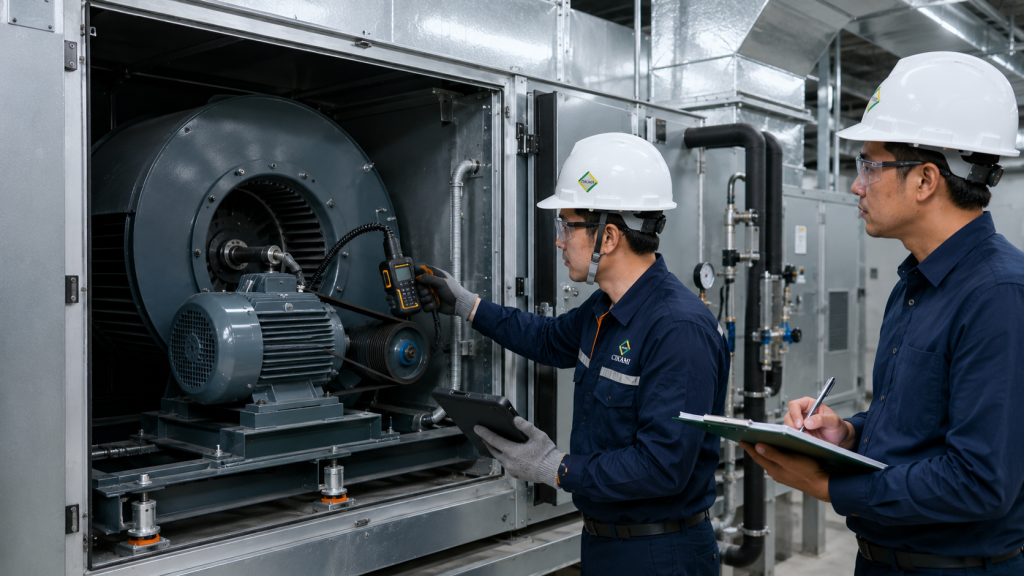

Cek Blower, Motor, Belt, dan Bearing
Blower berfungsi mendorong udara melewati coil dan masuk ke sistem distribusi udara.
Jika blower tidak optimal, udara dingin tidak tersalurkan dengan baik.
Masalah pada blower dapat membuat ruangan tetap panas walaupun chilled water tersedia.
Komponen yang perlu dicek:
- blower wheel,
- motor blower,
- belt,
- pulley,
- bearing,
- alignment,
- getaran,
- suara,
- ampere motor,
- kebersihan area blower.
Jika belt aus, unit bisa kehilangan performa.
Jika bearing rusak, getaran dan suara meningkat.
Jika blower kotor, airflow bisa turun.
Jika motor bermasalah, unit tidak dapat mendorong udara sesuai kebutuhan.
Karena itu, bagian blower tidak boleh dilewatkan saat evaluasi AHU dan FCU.

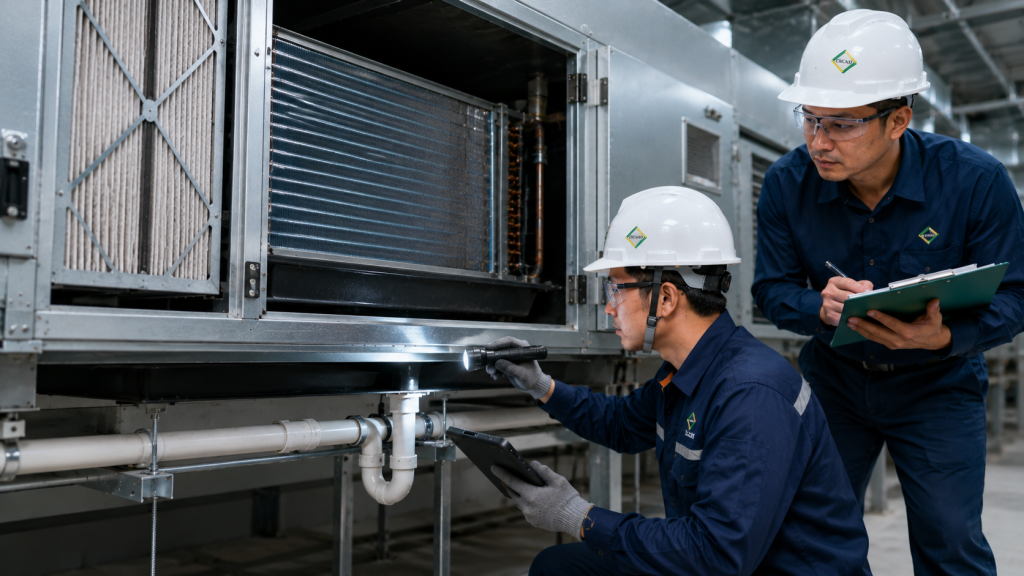

Cek Drain Pan dan Jalur Drain
Drain pan sering terlihat sederhana.
Namun masalah drain dapat mengganggu operasional gedung.
Jika drain mampet, air bisa meluap.
Jika drain pan kotor, bau tidak sedap bisa muncul.
Jika slope drain tidak baik, air tidak mengalir lancar.
Hal yang perlu diperiksa:
- kondisi drain pan,
- kebersihan drain,
- slope pipa drain,
- indikasi lendir atau kotoran,
- potensi bocor,
- posisi trap,
- bau dari unit.
Jika masalah drain terjadi berulang, jangan hanya dibersihkan.
Perlu dicek apakah desain jalur drain sudah benar.
Perlu juga dilihat apakah ada masalah pada kelembapan, coil, atau airflow.

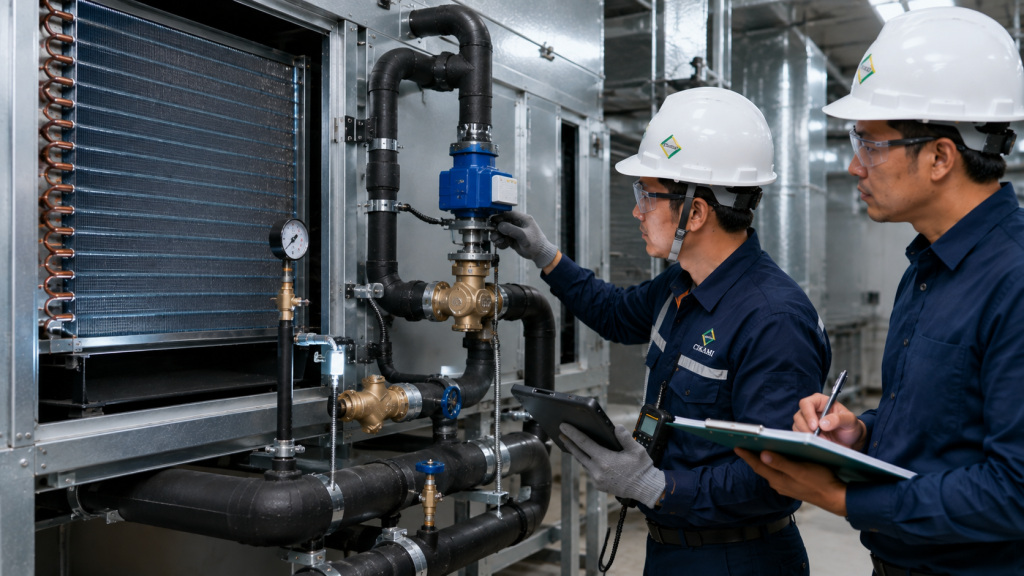

Cek Valve, Actuator, dan Chilled Water Flow
Pada sistem chilled water, AHU dan FCU membutuhkan aliran air dingin yang sesuai.
Jika control valve tidak membuka dengan baik, coil tidak menerima chilled water cukup.
Jika actuator bermasalah, respon kontrol bisa terganggu.
Jika flow tidak stabil, performa unit juga ikut tidak stabil.
Hal yang perlu dicek:
- control valve,
- actuator,
- posisi valve,
- respon valve terhadap sinyal kontrol,
- chilled water flow,
- temperatur masuk dan keluar coil,
- pressure,
- balancing valve,
- sensor terkait.
Masalah valve dan flow sering membuat diagnosis terlihat membingungkan.
Unit menyala.
Blower berputar.
Namun udara yang keluar tetap kurang dingin.
Dalam kondisi ini, masalah bisa berada di aliran chilled water.
Bukan hanya di sisi udara.
Topik ini juga berhubungan dengan artikel CIKAMI tentang AC central gedung tidak dingin.
Cek Sensor dan Control System
Sensor membantu sistem membaca kondisi ruangan dan unit.
Jika sensor tidak akurat, AHU dan FCU bisa bekerja tidak sesuai kebutuhan.
Contohnya, sensor membaca ruangan sudah dingin.
Padahal pengguna merasa ruangan masih panas.
Atau sensor membaca suhu terlalu tinggi.
Akibatnya, sistem bekerja terlalu lama.
Hal yang perlu dicek:
- temperature sensor,
- humidity sensor jika tersedia,
- pressure sensor,
- flow switch,
- thermostat,
- panel lokal,
- komunikasi kontrol,
- setting set point,
- schedule operation,
- interlock.
Control system juga perlu dicek jika keluhan terjadi berulang.
Kadang masalah bukan pada unit mekanikal.
Masalah bisa berasal dari setting, schedule, sequence, atau sinyal kontrol.

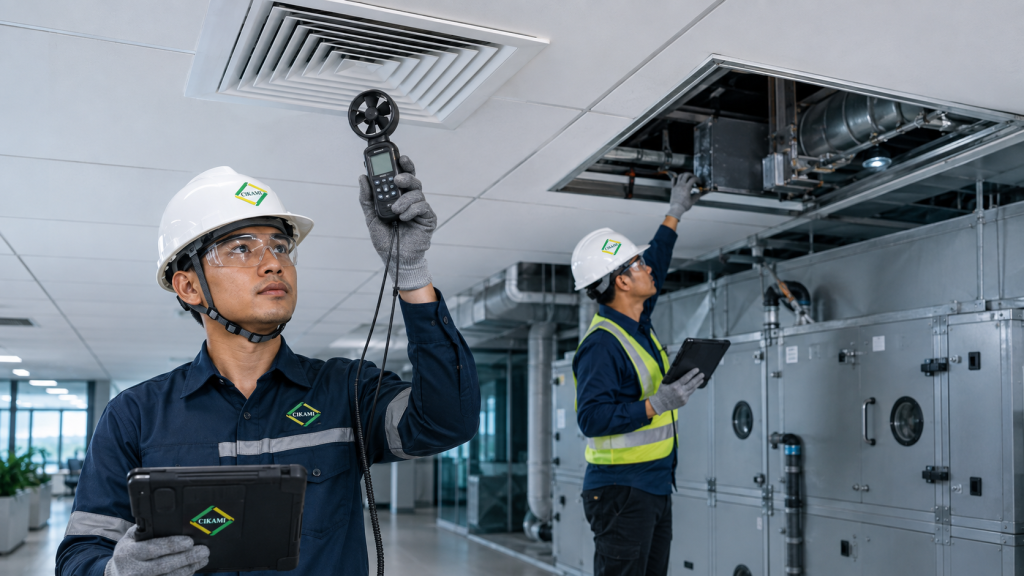

Hubungan AHU dan FCU dengan Airflow Balancing
AHU dan FCU tidak hanya perlu unit yang sehat.
Distribusi udaranya juga harus tepat.
Jika airflow tidak seimbang, ruangan bisa terasa tidak nyaman.
Sebagian area terlalu dingin.
Sebagian area tetap panas.
Sebagian diffuser mengeluarkan udara kecil.
Sebagian area mendapat udara berlebihan.
Dalam kondisi seperti ini, cleaning AHU atau FCU saja tidak cukup.
Ducting, damper, diffuser, return air, dan balancing perlu dievaluasi.
Jika airflow bermasalah, pengelola gedung perlu melihat sistem distribusi udara secara menyeluruh.
Bukan hanya unitnya.
Hubungan AHU dan FCU dengan Chiller Plant
AHU dan FCU juga terhubung dengan chiller plant.
Jika chiller plant tidak stabil, AHU dan FCU dapat menerima chilled water yang tidak sesuai.
Sebaliknya, jika AHU dan FCU bermasalah, chiller dapat bekerja lebih lama.
Hubungan ini penting.
Karena itu, evaluasi AC gedung sebaiknya tidak dipisahkan terlalu jauh.
Saat ruangan panas, cek AHU dan FCU.
Saat AHU dan FCU normal tetapi suhu tetap tidak stabil, cek chilled water flow.
Saat flow tidak stabil, cek pump, valve, strainer, dan chiller plant.
CIKAMI membahas hubungan sistem ini dalam artikel chiller boros dan chiller sering alarm.
Cleaning, Repair, Replacement, atau Retrofit?
Agar keputusan lebih jelas, gunakan alur sederhana berikut.
Jika masalah berasal dari kotoran ringan, lakukan cleaning.
Jika komponen masih layak tetapi tidak bekerja optimal, lakukan repair.
Jika komponen sudah rusak atau tidak layak, lakukan replacement.
Jika sistem existing sudah tidak sesuai kebutuhan gedung, pertimbangkan retrofit.
Namun keputusan ini tetap perlu data.
Data yang perlu dikumpulkan antara lain:
- kondisi filter,
- kondisi coil,
- kondisi blower,
- kondisi motor,
- kondisi belt,
- kondisi bearing,
- kondisi drain,
- kondisi valve,
- kondisi sensor,
- data airflow,
- data chilled water flow,
- temperatur masuk dan keluar,
- keluhan ruangan,
- riwayat maintenance,
- frekuensi kerusakan,
- estimasi biaya perbaikan.
Dengan data yang rapi, keputusan teknis menjadi lebih aman.
Pengelola gedung juga dapat membedakan masalah yang masih bisa dirawat dan masalah yang mulai perlu investasi.
Hubungan dengan Building AC Maintenance
AHU dan FCU sebaiknya masuk dalam program maintenance gedung.
Dengan pendekatan Building AC Maintenance, pengecekan tidak hanya dilakukan saat keluhan muncul.
Pemeriksaan bisa dibuat lebih terjadwal.
Misalnya:
- pengecekan filter,
- pengecekan coil,
- pengecekan blower,
- pengecekan drain,
- pengecekan valve,
- pengecekan sensor,
- pengecekan airflow,
- pengecekan chilled water flow,
- pencatatan keluhan ruangan,
- rekomendasi repair,
- rekomendasi replacement,
- rekomendasi retrofit jika dibutuhkan.
Dengan cara ini, pengelola gedung tidak hanya bereaksi saat ada masalah.
Gedung punya data untuk mengambil keputusan lebih awal.
Pendekatan CIKAMI
CIKAMI membantu pengelola gedung mengevaluasi AHU dan FCU sebagai bagian dari sistem HVAC existing.
Pemeriksaan tidak hanya melihat apakah unit menyala.
CIKAMI membantu membaca hubungan antara AHU, FCU, filter, cooling coil, blower, motor, belt, bearing, drain pan, control valve, actuator, sensor, airflow, chilled water flow, ducting, diffuser, chiller plant, dan kebutuhan ruangan.
Dengan pendekatan ini, rekomendasi teknis bisa lebih terarah.
Jika cukup cleaning, pekerjaan dapat diarahkan ke cleaning.
Jika perlu repair, komponen terkait dapat diperiksa lebih lanjut.
Jika perlu replacement, komponen yang tidak layak dapat dipetakan.
Jika perlu retrofit, sistem existing dapat ditinjau berdasarkan kebutuhan aktual gedung.
CIKAMI juga mendukung konsultasi masalah sistem HVAC untuk membantu pengelola gedung membaca penyebab masalah sebelum mengambil keputusan teknis.
Untuk melihat cakupan pekerjaan lainnya, pembaca dapat mengunjungi halaman produk dan layanan HVAC CIKAMI.
Kesimpulan
AHU dan FCU perlu dievaluasi saat cleaning tidak lagi cukup.
Tanda-tandanya bisa berupa ruangan tetap panas, airflow lemah, suara blower kasar, drain sering bermasalah, valve tidak merespons, sensor tidak akurat, atau keluhan ruangan yang berulang.
Solusinya tidak selalu sama.
Kadang cukup cleaning.
Kadang perlu repair.
Kadang perlu replacement komponen.
Kadang perlu retrofit sistem existing.
Dengan diagnosis yang tepat, pengelola gedung dapat mengambil keputusan teknis yang lebih aman, lebih terukur, dan lebih sesuai dengan kondisi lapangan.
FAQ
Cleaning dilakukan untuk membersihkan bagian seperti filter, coil, blower, dan drain. Repair dilakukan untuk memperbaiki komponen yang masih layak. Replacement dilakukan jika komponen sudah rusak atau tidak layak. Retrofit dilakukan jika sistem existing perlu disesuaikan dengan kebutuhan gedung saat ini.
AHU dan FCU cukup dibersihkan jika masalah utama berasal dari filter kotor, coil berdebu, blower kotor ringan, drain pan kotor, atau hambatan airflow ringan. Setelah cleaning, performa tetap perlu dicek kembali.
AHU dan FCU perlu repair jika ada komponen yang masih bisa diperbaiki, seperti belt kendur, bearing mulai berisik, drain mampet, actuator tidak merespons, panel lokal bermasalah, atau sensor perlu pengecekan.
Replacement perlu dipertimbangkan jika komponen sudah tidak layak, seperti filter, belt, bearing, motor, blower wheel, cooling coil, drain pan, control valve, actuator, sensor, damper, atau komponen panel.
Retrofit perlu dipertimbangkan jika beban ruangan berubah, layout gedung berubah, airflow tidak sesuai, ducting tidak mendukung, kapasitas coil tidak cukup, sistem kontrol tertinggal, spare part sulit didapat, atau biaya repair berulang mulai tidak efisien.
Butuh Evaluasi AHU dan FCU?
PT Cipta Karya Mandiri Insani (CIKAMI) dapat membantu pengelola gedung mengevaluasi AHU dan FCU ketika ruangan sulit dingin, airflow lemah, drain sering bermasalah, unit sering dikeluhkan, atau sistem HVAC existing mulai tidak stabil.
CIKAMI mendukung Building AC Maintenance, audit AC gedung, troubleshooting HVAC, pengecekan AHU, FCU, filter, cooling coil, blower, motor, belt, bearing, drain pan, valve, actuator, sensor, airflow, chilled water flow, ducting, diffuser, chiller plant, serta rekomendasi cleaning, repair, replacement, atau retrofit sesuai kondisi lapangan.
Hubungi CIKAMI untuk konsultasi kebutuhan evaluasi AHU, FCU, dan sistem HVAC existing.
