Chiller sering alarm tidak selalu berarti unit chiller rusak.
Dalam banyak gedung, alarm chiller adalah tanda bahwa sistem sedang membaca kondisi yang tidak normal.
Namun sumber masalahnya bisa berasal dari banyak titik.
Bisa dari unit chiller.
Bisa dari water flow.
Bisa dari pump.
Bisa dari valve.
Bisa dari strainer.
Bisa dari sensor.
Bisa dari control system.
Bisa juga dari sistem pendukung yang membuat chiller bekerja lebih berat.
Karena itu, saat chiller sering alarm, langkah pertama bukan langsung mengganti unit.
Langkah pertama adalah membaca sistem.
Apa alarm yang muncul?
Kapan alarm terjadi?
Apakah terjadi saat beban tinggi?
Apakah terjadi setelah maintenance?
Apakah terjadi setelah perubahan operasional gedung?
Pertanyaan seperti ini penting agar keputusan teknis tidak hanya berdasarkan dugaan.
Kenapa Chiller Sering Alarm Perlu Dianggap Serius?
Alarm chiller tidak boleh diabaikan.
Alarm adalah cara sistem memberi tanda bahwa ada kondisi yang perlu diperiksa.
Kadang alarm hanya peringatan ringan.
Namun kadang alarm bisa menjadi tanda awal masalah yang lebih besar.
Jika dibiarkan, dampaknya bisa terasa ke banyak area gedung.
Ruangan lebih lama dingin.
AHU dan FCU tidak mendapat pendinginan cukup.
Tenant mulai komplain.
Chiller bekerja lebih lama.
Konsumsi energi meningkat.
Risiko downtime ikut naik.
Karena itu, chiller sering alarm perlu dievaluasi lebih awal.
Bukan hanya di-reset berulang.
Reset alarm tanpa mencari penyebab hanya menunda masalah.
Chiller Adalah Bagian dari Sistem, Bukan Mesin Tunggal
Pada gedung komersial, chiller bekerja bersama banyak komponen.
Chiller tidak berdiri sendiri.
Ada chilled water pump.
Ada condenser water pump.
Ada piping.
Ada valve.
Ada strainer.
Ada AHU.
Ada FCU.
Ada cooling tower pada sistem water cooled.
Ada condenser coil dan fan pada sistem air cooled.
Ada panel, sensor, dan control system.
Jika salah satu bagian tidak sesuai, chiller bisa menerima beban yang tidak normal.
Akibatnya, alarm muncul.
Karena itu, teknisi perlu membaca hubungan antar komponen.
Untuk memahami hubungan dasar sistem ini, CIKAMI juga membahasnya dalam artikel proses kerja chiller.
Jangan Langsung Vonis Chiller Rusak
Saat chiller sering alarm, banyak orang langsung khawatir unit chiller rusak.
Kekhawatiran ini wajar.
Namun keputusan teknis perlu lebih hati-hati.
Chiller bisa alarm karena masalah kecil di sistem pendukung.
Contohnya:
- strainer kotor,
- flow switch tidak stabil,
- valve tidak terbuka penuh,
- pump tidak optimal,
- sensor membaca data tidak akurat,
- tekanan tidak sesuai,
- temperatur condenser water tinggi,
- airflow pada sistem air cooled terganggu,
- control system tidak mengikuti kondisi aktual.
Jika penyebabnya ada di sistem pendukung, mengganti komponen utama belum tentu menyelesaikan masalah.
Karena itu, diagnosis harus dilakukan sebelum mengambil keputusan besar.

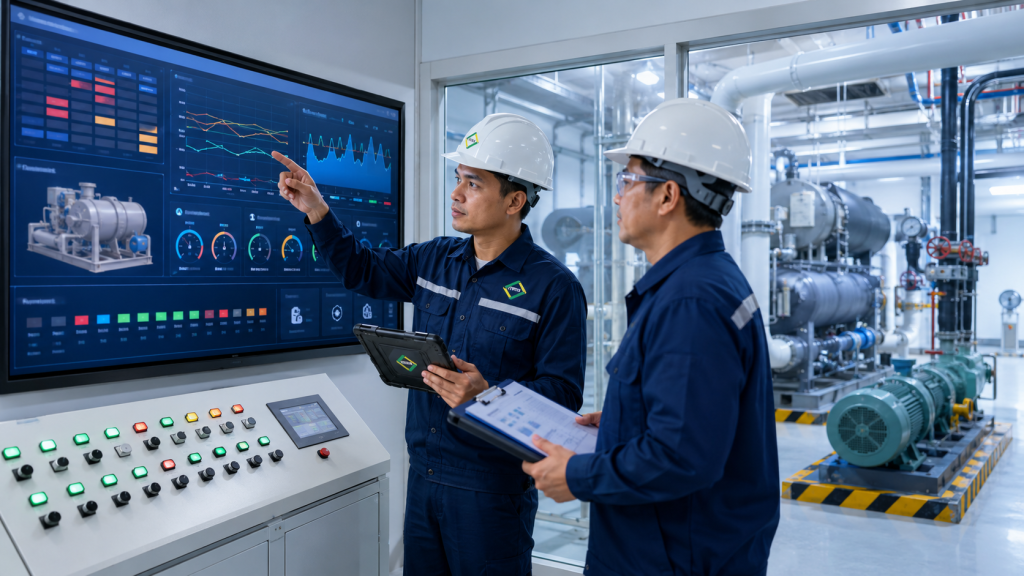

Cek Jenis Alarm yang Muncul
Langkah pertama adalah membaca jenis alarm.
Setiap alarm memberi arah pengecekan yang berbeda.
Misalnya:
- high pressure alarm,
- low pressure alarm,
- flow alarm,
- freeze protection alarm,
- compressor overload,
- motor overload,
- sensor error,
- communication error,
- oil pressure alarm,
- phase failure,
- abnormal temperature alarm.
Jenis alarm membantu teknisi menentukan prioritas.
High pressure alarm tidak dibaca sama dengan flow alarm.
Sensor error tidak dibaca sama dengan compressor overload.
Karena itu, alarm history perlu dicatat.
Jangan hanya mengingat bahwa “chiller alarm”.
Catat juga jam kejadian, kondisi beban, temperatur, pressure, dan tindakan terakhir sebelum alarm muncul.

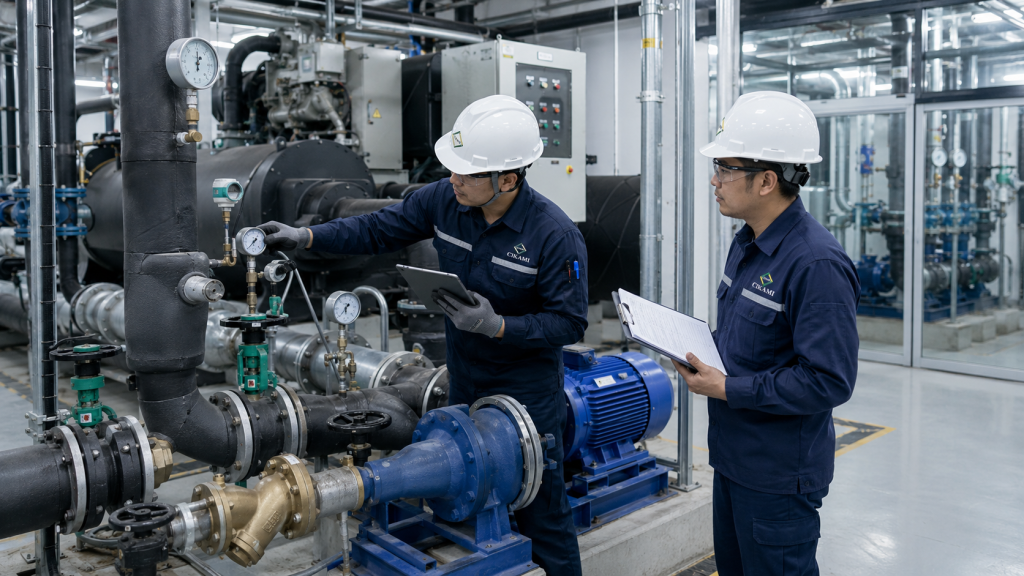

Cek Chilled Water Flow
Chilled water flow adalah bagian penting dalam sistem chiller.
Chilled water membawa kapasitas pendinginan dari chiller ke AHU atau FCU.
Jika flow kurang, chiller bisa bekerja tidak stabil.
Penyebab chilled water flow bermasalah bisa berasal dari:
- pump tidak optimal,
- strainer kotor,
- valve tidak terbuka penuh,
- balancing valve berubah,
- control valve bermasalah,
- air trap,
- pressure drop terlalu tinggi,
- flow switch tidak stabil,
- sensor bermasalah.
Masalah flow sering terlihat sederhana.
Pump menyala, tetapi flow belum tentu cukup.
Karena itu, pengecekan tidak boleh hanya melihat apakah pump running.
Teknisi perlu membaca pressure, differential pressure, temperatur masuk-keluar, dan kondisi valve atau strainer.
CIKAMI juga membahas hubungan chilled water, AHU, FCU, dan chiller dalam artikel AC central gedung tidak dingin.
Cek Pump dan Strainer
Pump dan strainer sering menjadi titik penting saat chiller sering alarm.
Pump bertugas menjaga aliran air.
Strainer membantu menahan kotoran agar tidak masuk ke sistem.
Jika strainer kotor, aliran air bisa terhambat.
Jika pump tidak optimal, flow bisa turun.
Jika flow turun, chiller bisa membaca kondisi tidak normal.
Hal yang perlu dicek:
- kondisi suction dan discharge pump,
- suara dan getaran pump,
- ampere motor,
- mechanical seal,
- coupling,
- bearing,
- kondisi strainer,
- tekanan sebelum dan sesudah strainer,
- posisi valve,
- indikasi air trap.
Pengecekan ini penting sebelum menyimpulkan masalah berasal dari chiller.
Dalam beberapa kasus, alarm bisa muncul karena distribusi air tidak stabil.
Bukan karena unit chiller utama rusak.

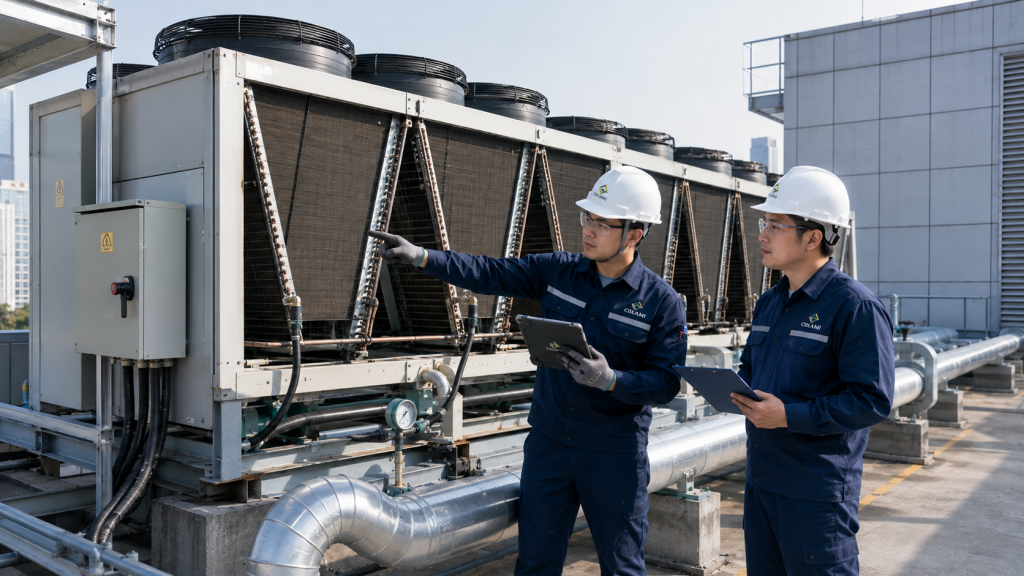

Cek Condenser Side dan Heat Rejection
Chiller harus membuang panas.
Jika panas sulit dibuang, sistem akan bekerja lebih berat.
Pada air cooled chiller, proses pembuangan panas terjadi melalui condenser coil dan fan.
Pada water cooled chiller, proses ini melibatkan condenser water system dan cooling tower.
Karena itu, saat chiller sering alarm, sisi pembuangan panas perlu dicek.
Pada air cooled chiller, periksa:
- condenser coil,
- fan outdoor,
- airflow outdoor,
- jarak antar unit,
- potensi recirculation udara panas,
- area sekitar unit,
- indikasi kotoran atau korosi pada coil.
Pada water cooled chiller, periksa:
- condenser water flow,
- condenser water pump,
- strainer,
- valve,
- temperatur condenser water,
- kondisi cooling tower sebagai sistem pendukung,
- water treatment,
- sensor dan control terkait.
Catatan penting: cooling tower dan water treatment perlu dibaca sebagai bagian dari sistem pendukung heat rejection.
Jika ditemukan indikasi masalah khusus, pengelola gedung dapat mengatur tindakan lanjutan sesuai kebutuhan lapangan.
CIKAMI juga memiliki artikel terkait water cooled chiller dan air cooled chiller sebagai dasar pemahaman sistem.

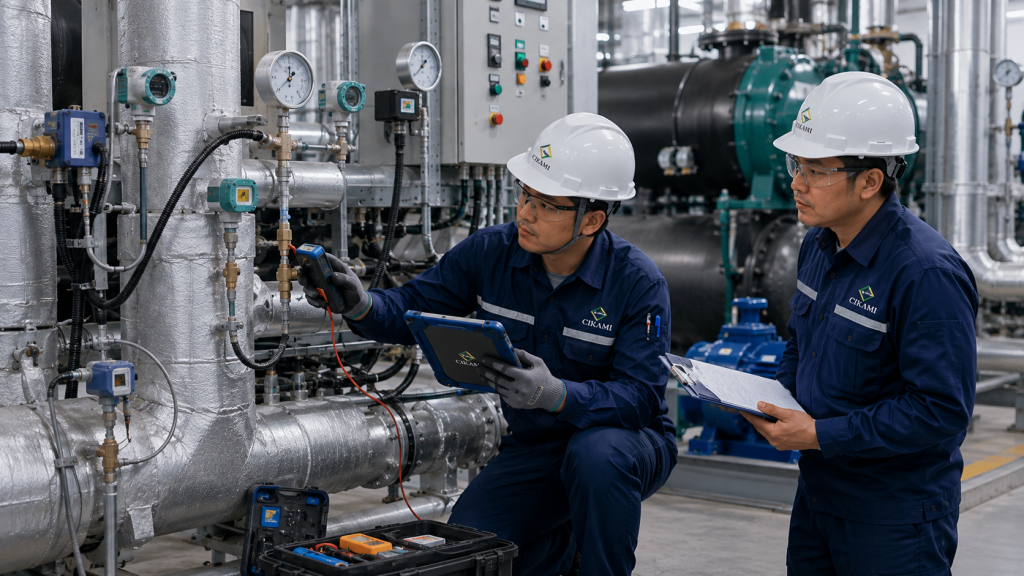

Cek Sensor dan Instrumentasi
Sensor membantu sistem membaca kondisi aktual.
Jika sensor bermasalah, chiller bisa menerima informasi yang salah.
Akibatnya, alarm bisa muncul walaupun kondisi fisik belum tentu separah yang terbaca.
Sensor yang perlu diperiksa antara lain:
- temperature sensor,
- pressure sensor,
- flow switch,
- differential pressure sensor,
- current sensor,
- phase protection,
- control input,
- communication module.
Masalah sensor sering membuat diagnosis membingungkan.
Contohnya, sistem membaca flow tidak ada.
Padahal flow ada, tetapi switch tidak stabil.
Atau sistem membaca temperatur tidak wajar.
Padahal sensor sudah tidak akurat.
Karena itu, data sensor perlu dibandingkan dengan pengukuran lapangan.
Jangan hanya membaca satu angka dari display.
Cek Control System dan Sequence Operation
Control system sangat berpengaruh terhadap operasi chiller.
Jika sequence tidak sesuai, chiller bisa bekerja tidak stabil.
Hal yang perlu dicek:
- jadwal operasi chiller,
- sequence chiller,
- sequence pump,
- set point chilled water,
- set point ruangan,
- interlock,
- alarm history,
- trend data,
- komunikasi antara panel dan sensor,
- perubahan setting setelah maintenance.
Contoh masalah yang sering terjadi:
Pump terlambat running.
Valve belum terbuka saat chiller mulai bekerja.
Set point terlalu agresif.
Schedule tidak sesuai jam operasional gedung.
Sensor memberi data yang tidak stabil.
Dalam kondisi seperti ini, alarm bukan hanya masalah mesin.
Alarm bisa muncul karena urutan operasi sistem tidak sesuai.
Cek Beban Pendinginan Gedung
Chiller sering alarm juga bisa berhubungan dengan beban gedung.
Beban pendinginan bisa berubah seiring waktu.
Misalnya:
- jumlah penghuni bertambah,
- area kosong mulai dipakai,
- tenant baru masuk,
- jam operasional berubah,
- peralatan elektronik bertambah,
- area kaca menerima panas lebih besar,
- layout ruangan berubah,
- ruang meeting lebih sering dipakai,
- pintu area tertentu sering terbuka.
Jika beban naik, chiller bekerja lebih berat.
Namun jika sistem pendukung tidak siap, alarm bisa lebih sering muncul.
CIKAMI membahas isu beban dan kenyamanan ruangan dalam artikel ruangan panas saat siang hari dan audit AC gedung saat kemarau.

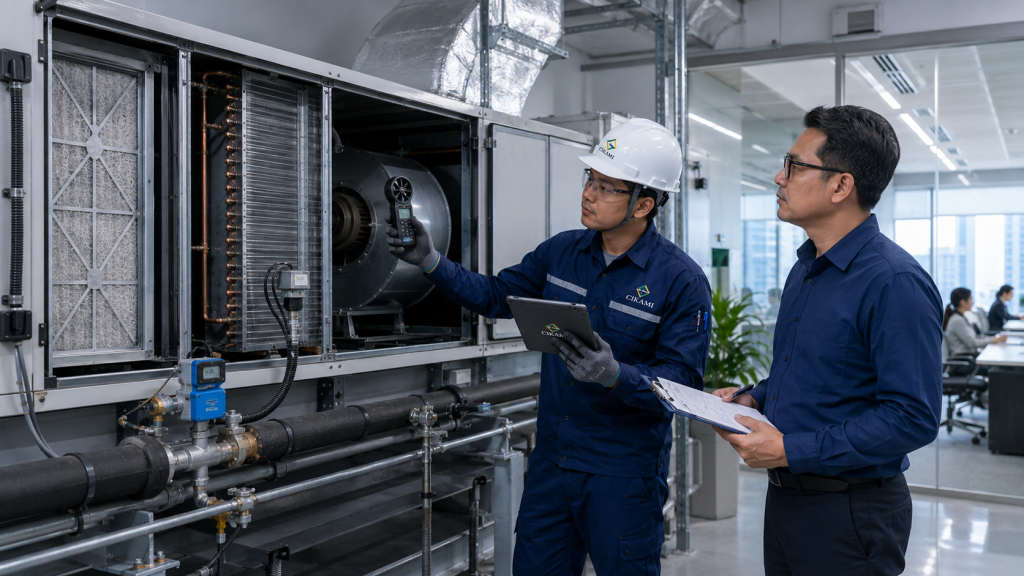

Cek AHU dan FCU
Chiller bisa terlihat bermasalah karena keluhan ruangan.
Padahal sumber masalahnya bisa berada di AHU atau FCU.
Jika AHU dan FCU tidak optimal, ruangan tetap panas walaupun chiller berjalan.
Komponen yang perlu dicek:
- filter,
- cooling coil,
- blower,
- motor,
- belt,
- bearing,
- control valve,
- actuator,
- drain,
- sensor,
- panel lokal,
- airflow
Jika filter kotor, airflow turun.
Jika coil kotor, perpindahan panas terganggu.
Jika valve tidak membuka, coil tidak menerima chilled water yang cukup.
Jika blower lemah, udara dingin tidak sampai ke ruangan.
Karena itu, evaluasi chiller tidak boleh lepas dari sisi AHU dan FCU.
CIKAMI membahas topik ini dalam artikel AHU dan FCU saat beban pendinginan naik dan ruang AHU.
Cek Riwayat Maintenance
Riwayat maintenance membantu membaca pola.
Chiller sering alarm tidak selalu muncul tiba-tiba.
Kadang ada tanda kecil sebelumnya.
Misalnya:
- temperatur mulai tidak stabil,
- pressure berubah,
- pump mulai bergetar,
- strainer makin sering kotor,
- alarm muncul di jam yang sama,
- cooling performance turun perlahan,
- AHU atau FCU mulai sering komplain,
- cleaning sudah dilakukan tetapi hasil tidak bertahan lama.
Data riwayat ini penting.
Tanpa data, teknisi hanya melihat kondisi saat itu.
Dengan data, teknisi bisa melihat pola.
Karena itu, program maintenance yang baik perlu mencatat kondisi sistem, bukan hanya mencatat pekerjaan sudah dilakukan.
Secara global, ASHRAE Standard 180 juga menekankan pentingnya inspection dan maintenance pada sistem HVAC commercial building untuk menjaga thermal comfort, energy efficiency, dan indoor air quality.
Kapan Chiller Alarm Perlu Ditindaklanjuti Lebih Serius?
Chiller alarm perlu ditindaklanjuti lebih serius jika:
- alarm muncul berulang,
- alarm terjadi pada jam beban tinggi,
- alarm muncul setelah reset,
- alarm mulai mengganggu kenyamanan ruangan,
- chiller sering trip,
- AHU atau FCU tidak menerima pendinginan cukup,
- temperatur chilled water tidak stabil,
- pressure berubah tidak normal,
- pump atau valve menunjukkan gejala bermasalah,
- konsumsi energi meningkat,
- tenant mulai sering komplain.
Jika tanda ini muncul, sistem perlu dievaluasi lebih menyeluruh.
Bukan hanya dilakukan reset.
Cleaning, Repair, Balancing, atau Replacement?
Tidak semua alarm chiller membutuhkan tindakan yang sama.
Kadang masalah cukup diselesaikan dengan cleaning.
Kadang perlu repair.
Kadang perlu balancing.
Kadang perlu penggantian komponen.
Kadang perlu retrofit jika sistem existing sudah tidak sesuai kebutuhan.
Contohnya:
- strainer kotor bisa membutuhkan cleaning,
- pump bermasalah bisa membutuhkan repair,
- valve macet bisa membutuhkan pengecekan atau replacement,
- flow tidak stabil bisa membutuhkan balancing,
- sensor error bisa membutuhkan kalibrasi atau penggantian,
- condenser coil rusak bisa membutuhkan repair atau replacement,
- sistem lama yang tidak sesuai beban bisa membutuhkan retrofit.
CIKAMI membahas pendekatan sistem existing dalam artikel retrofit dan replacement HVAC.
Hubungan Chiller Alarm dengan Building AC Maintenance
Chiller sering alarm sebaiknya tidak ditangani secara reaktif terus-menerus.
Jika alarm muncul berulang, sistem perlu masuk dalam program maintenance yang lebih terencana.
Dengan pendekatan Building AC Maintenance, pengecekan tidak hanya melihat unit chiller.
Sistem perlu dibaca dari:
- ruangan,
- AHU,
- FCU,
- airflow,
- chilled water flow,
- pump,
- valve,
- strainer,
- condenser side,
- heat rejection,
- sensor,
- panel,
- control system,
- riwayat alarm,
- data operasional.
Dengan cara ini, pengelola gedung bisa melihat apakah masalahnya berasal dari unit chiller, sistem pendukung, distribusi air, distribusi udara, control system, atau perubahan beban gedung.
Pendekatan CIKAMI
CIKAMI membantu evaluasi sistem HVAC gedung dengan pendekatan diagnosis sistem.
Pemeriksaan tidak hanya melihat apakah chiller menyala atau alarm.
CIKAMI membantu membaca hubungan antara chiller, pump, valve, strainer, chilled water flow, condenser side, heat rejection, AHU, FCU, airflow, coil, sensor, panel, control system, dan kebutuhan operasional gedung.
Dengan pendekatan ini, rekomendasi teknis bisa lebih tepat.
Jika cukup cleaning, maka cleaning dapat dilakukan.
Jika perlu repair, komponen terkait perlu diperiksa lebih lanjut.
Jika distribusi flow tidak stabil, balancing perlu dipertimbangkan.
Jika komponen sudah tidak layak, replacement bisa menjadi pilihan.
Jika sistem existing sudah tidak sesuai kebutuhan, retrofit dapat menjadi solusi lanjutan.
CIKAMI juga mendukung konsultasi masalah sistem HVAC untuk membantu pengelola gedung membaca penyebab masalah sebelum mengambil keputusan teknis.
Sebagai perusahaan HVAC yang mendukung kebutuhan gedung, industri, transportasi, dan sistem pendingin khusus, CIKAMI membantu pelanggan menentukan solusi sesuai kondisi sistem existing.
Untuk melihat cakupan pekerjaan lainnya, pembaca dapat mengunjungi halaman produk dan layanan HVAC CIKAMI.
Kesimpulan
Chiller sering alarm tidak boleh langsung dianggap sebagai kerusakan unit utama.
Alarm bisa berasal dari chiller.
Namun bisa juga berasal dari sistem pendukung.
Mulai dari chilled water flow, pump, valve, strainer, condenser side, heat rejection, sensor, control system, AHU, FCU, airflow, hingga perubahan beban gedung.
Karena itu, diagnosis perlu dilakukan secara menyeluruh.
Reset alarm saja tidak cukup.
Dengan evaluasi yang tepat, pengelola gedung dapat menentukan apakah masalah cukup diselesaikan dengan cleaning, repair, balancing, replacement komponen, atau retrofit sistem existing.
FAQ
Chiller sering alarm bisa disebabkan oleh unit chiller, chilled water flow kurang, pump tidak optimal, strainer kotor, valve tidak terbuka penuh, sensor error, control system tidak sesuai, condenser side bermasalah, atau beban pendinginan gedung yang meningkat.
Belum tentu. Chiller sering alarm bisa berasal dari sistem pendukung seperti pump, valve, strainer, flow switch, sensor, control system, AHU, FCU, atau heat rejection. Karena itu, sistem perlu diperiksa sebelum memutuskan repair besar atau replacement.
Pengecekan dapat mencakup alarm history, chilled water flow, pump, valve, strainer, pressure, temperature, sensor, flow switch, control system, condenser side, AHU, FCU, airflow, dan kondisi beban ruangan.
Reset alarm hanya menghapus alarm sementara. Jika penyebab utamanya belum dicari, alarm bisa muncul kembali. Diagnosis diperlukan agar tindakan teknis tidak hanya menunda masalah.
Chiller sering alarm perlu masuk program Building AC Maintenance jika alarm muncul berulang, terjadi saat beban tinggi, mengganggu kenyamanan ruangan, membuat chiller trip, atau menyebabkan sistem pendingin gedung tidak stabil.
Butuh Evaluasi Chiller yang Sering Alarm?
PT Cipta Karya Mandiri Insani (CIKAMI) dapat membantu pengelola gedung mengevaluasi sistem HVAC ketika chiller sering alarm, ruangan sulit dingin, chiller plant bekerja berat, atau sistem pendingin tidak stabil.
CIKAMI mendukung Building AC Maintenance, audit AC gedung, troubleshooting HVAC, pengecekan chiller, AHU, FCU, pump, valve, strainer, chilled water flow, airflow, condenser side, coil, panel, sensor, control system, serta rekomendasi cleaning, repair, balancing, replacement, atau retrofit sesuai kondisi lapangan.
Hubungi CIKAMI untuk konsultasi kebutuhan evaluasi chiller dan sistem HVAC existing.
