Evaporator coil bermasalah sering menjadi salah satu penyebab AC kurang dingin, airflow turun, muncul bunga es, air menetes, atau sistem bekerja lebih berat dari biasanya.
Namun di lapangan, masalah evaporator coil sering tidak langsung terbaca. Unit masih menyala. Udara masih keluar dari diffuser atau indoor unit. Fan masih berputar. Tetapi suhu ruangan sulit tercapai, airflow terasa melemah, atau sistem membutuhkan waktu lebih lama untuk mendinginkan area.
Pada kondisi seperti ini, sumber masalah tidak boleh langsung disimpulkan sebagai compressor rusak, chiller bermasalah, atau unit harus diganti.
Evaporator coil perlu dicek sebagai bagian dari sistem HVAC secara menyeluruh. Penyebabnya bisa berasal dari filter kotor, coil tertutup debu, airflow rendah, refrigerant kurang, blower melemah, chilled water flow tidak sesuai, drain mampet, sensor tidak akurat, atau kerusakan fisik pada coil.
Karena itu, artikel ini membahas evaporator coil dari sisi problem: kenapa AC bisa kurang dingin, kenapa bunga es bisa muncul, kenapa airflow turun, dan kapan coil perlu dibersihkan, direpair, atau diganti.

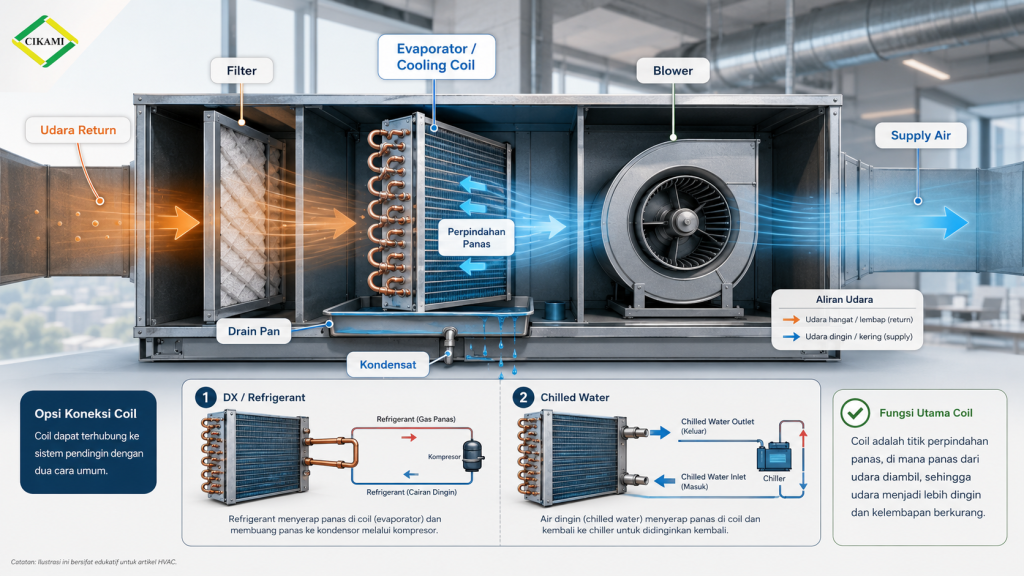

Apa Fungsi Evaporator Coil dalam Sistem HVAC?
Evaporator coil adalah bagian dari sistem pendingin yang berfungsi menyerap panas dari udara.
Pada sistem DX, evaporator coil dialiri refrigerant. Udara dari ruangan melewati permukaan coil, panas dari udara diserap oleh refrigerant, lalu udara yang lebih dingin didistribusikan kembali ke ruangan.
Pada sistem chilled water seperti AHU atau FCU, prinsipnya mirip, tetapi media pendinginnya adalah air dingin atau chilled water yang mengalir melalui cooling coil. Di lapangan, bagian ini sering juga disebut coil dingin atau coil pendingin.
Secara sederhana, coil di sisi evaporator atau cooling coil adalah titik penting tempat proses pendinginan udara terjadi.
Jika coil ini bermasalah, dampaknya bisa langsung terasa pada performa sistem:
- ruangan lama dingin,
- airflow melemah,
- suhu supply air tidak optimal,
- coil membeku,
- drain bermasalah,
- compressor atau sistem pendingin bekerja lebih berat,
- konsumsi energi meningkat,
- keluhan pengguna ruangan bertambah.
CIKAMI juga memiliki halaman khusus mengenai evaporator coil untuk kebutuhan AHU, FCU, DX system, dan aplikasi pendingin yang membutuhkan performa perpindahan panas stabil.
Gejala Evaporator Coil Bermasalah
Evaporator coil yang mulai bermasalah biasanya menunjukkan gejala secara bertahap.
Beberapa tanda yang sering muncul antara lain:
- AC atau HVAC terasa kurang dingin,
- ruangan lebih lama mencapai suhu target,
- airflow dari diffuser atau indoor unit melemah,
- muncul bunga es pada coil atau pipa,
- air menetes dari unit,
- drain pan meluap,
- bau tidak nyaman,
- filter cepat kotor,
- coil terlihat berlendir atau tertutup debu,
- compressor bekerja lebih lama,
- unit sering trip,
- suhu supply air tidak stabil,
- performa tetap rendah walaupun unit sudah dibersihkan.
Gejala tersebut tidak selalu berarti evaporator coil harus langsung diganti. Tetapi jika masalah muncul berulang, coil perlu diperiksa lebih serius.

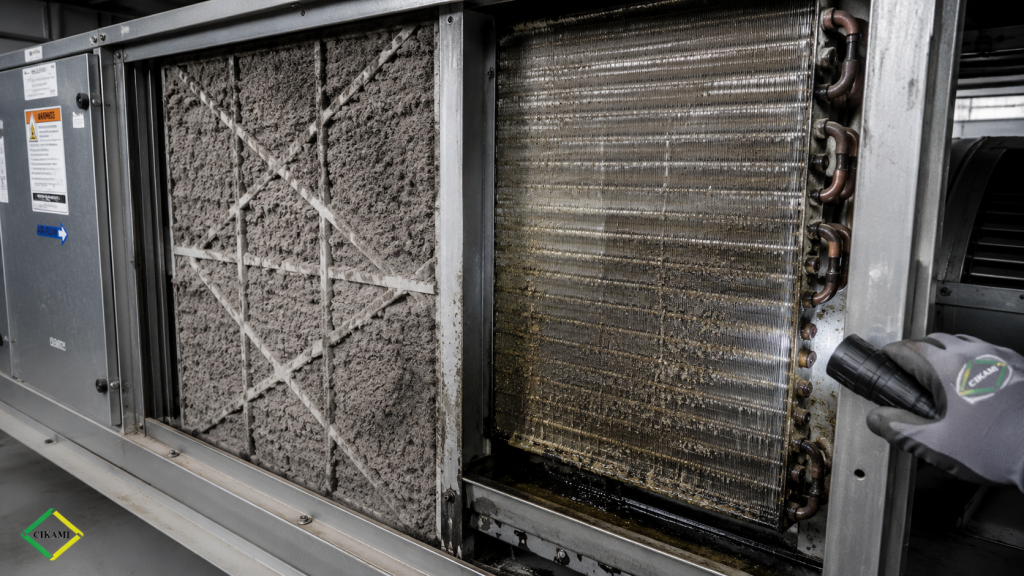

Filter Kotor Membuat Airflow Turun
Sebelum menyalahkan evaporator coil, filter harus dicek terlebih dahulu.
Filter yang kotor dapat menghambat aliran udara menuju coil. Ketika airflow turun, udara yang melewati coil menjadi tidak cukup. Akibatnya proses perpindahan panas terganggu.
Dampaknya bisa terasa seperti:
- ruangan lama dingin,
- airflow dari diffuser melemah,
- coil lebih cepat kotor,
- permukaan coil bisa terlalu dingin,
- risiko bunga es meningkat,
- blower bekerja lebih berat,
- konsumsi energi naik.
Masalah ini sering terlihat sederhana, tetapi efeknya besar.
Pada banyak kasus, AC kurang dingin bukan karena coil langsung rusak, tetapi karena filter sudah terlalu kotor sehingga airflow tidak lagi sehat.
CIKAMI juga membahas hubungan antara filter, coil, airflow, dan energi dalam artikel coil kotor dan filter buntu sebagai penyebab AC boros.
Evaporator Coil Kotor Menghambat Heat Transfer
Evaporator coil yang kotor akan menghambat proses perpindahan panas.
Debu, lendir, minyak, jamur, atau kotoran yang menempel pada fin coil dapat membuat udara sulit melewati permukaan coil. Selain itu, kontak antara udara dan permukaan coil menjadi tidak optimal.
Akibatnya sistem harus bekerja lebih lama untuk mencapai suhu yang sama.
Beberapa dampak evaporator coil kotor:
- kapasitas pendinginan turun,
- suhu ruangan sulit tercapai,
- airflow turun,
- pressure drop meningkat,
- coil lebih mudah basah dan berlendir,
- drain lebih cepat kotor,
- bau tidak nyaman muncul,
- compressor bekerja lebih berat.
Pada tahap awal, cleaning evaporator coil masih bisa membantu mengembalikan performa. Namun cleaning harus dilakukan dengan metode yang tepat agar fin tidak rusak dan kotoran tidak terdorong semakin masuk ke dalam coil.

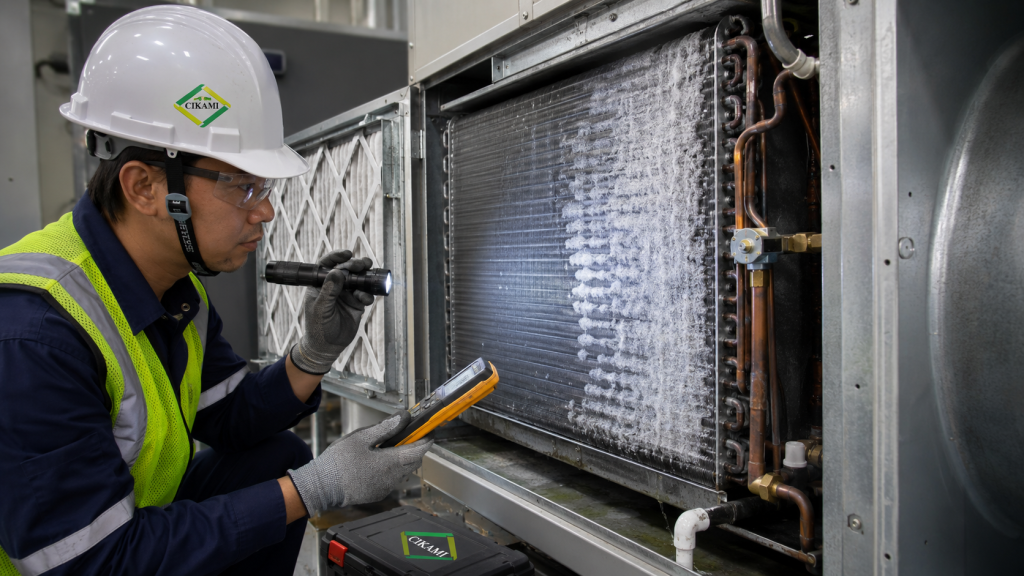

Bunga Es pada Evaporator Coil
Bunga es pada evaporator coil adalah salah satu tanda bahwa sistem tidak bekerja normal.
Bunga es biasanya muncul ketika permukaan coil terlalu dingin dan kelembapan udara membeku di permukaan coil. Kondisi ini bisa membuat airflow semakin terhambat dan performa pendinginan semakin turun.
Beberapa penyebab umum bunga es pada evaporator coil antara lain:
- airflow terlalu rendah,
- filter kotor,
- evaporator coil kotor,
- blower melemah,
- refrigerant kurang pada sistem DX,
- expansion valve bermasalah,
- sensor tidak akurat,
- setting operasi tidak sesuai,
- drain atau kelembapan tidak terkontrol.
Bunga es bukan hanya masalah visual. Jika dibiarkan, es yang menumpuk dapat menghambat airflow, membuat unit bekerja lebih berat, dan meningkatkan risiko kerusakan komponen.
CIKAMI pernah membahas topik ini dalam artikel lama mengapa terjadi bunga es pada coil evaporator AC.
Airflow Turun Karena Blower atau Motor Bermasalah
Evaporator coil membutuhkan airflow yang cukup.
Jika blower, motor, belt, atau fan tidak bekerja optimal, udara yang melewati coil akan berkurang. Pada kondisi ini, coil bisa menjadi terlalu dingin, heat transfer tidak stabil, dan ruangan tetap sulit mencapai suhu target.
Beberapa hal yang perlu dicek:
- putaran blower,
- kondisi motor,
- belt dan pulley,
- bearing,
- ampere motor,
- getaran,
- suara abnormal,
- kondisi fan blade,
- kebersihan blower,
- alignment pulley,
- airflow supply dan return.
Masalah pada blower sering membuat evaporator coil terlihat bermasalah. Padahal akar masalahnya bisa berasal dari aliran udara yang tidak cukup.
Karena itu, pengecekan coil harus selalu dibaca bersama kondisi airflow.

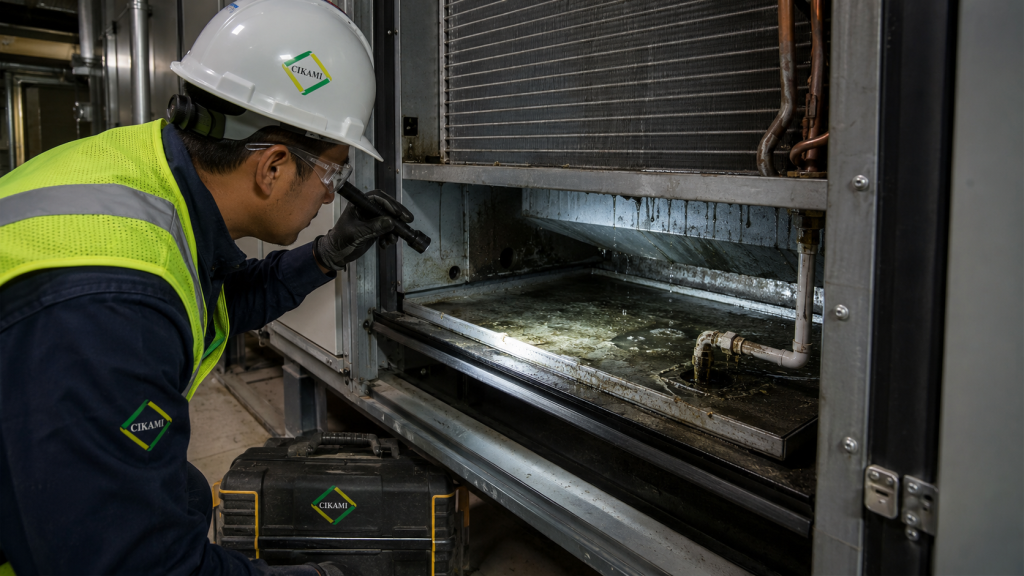

Drain Pan dan Saluran Kondensasi Bermasalah
Saat udara melewati evaporator coil atau cooling coil, uap air dapat mengembun dan menjadi air kondensat.
Air ini harus ditampung oleh drain pan dan dialirkan melalui saluran drain. Jika drain pan kotor, saluran mampet, atau kemiringan drain tidak baik, air bisa meluap dan menetes ke area ruangan.
Masalah drain sering muncul bersama masalah coil karena coil yang kotor dapat mempercepat penumpukan lendir dan kotoran pada drain pan.
Gejala yang sering muncul:
- air menetes dari unit,
- ceiling lembap,
- drain pan penuh,
- bau tidak nyaman,
- area sekitar unit basah,
- jamur atau lendir muncul,
- unit terlihat kotor dari sisi coil dan drain.
Masalah drain tidak boleh dianggap kecil. Pada gedung, kebocoran air dari unit HVAC bisa mengganggu ceiling, interior, area kerja, tenant, atau equipment di bawahnya.
Refrigerant Kurang pada Sistem DX
Pada sistem DX, evaporator coil bekerja langsung dengan refrigerant.
Jika refrigerant kurang, tekanan dan temperatur kerja sistem bisa berubah. Evaporator coil dapat menjadi terlalu dingin pada kondisi tertentu dan memicu bunga es. Selain itu, kapasitas pendinginan juga bisa turun.
Namun refrigerant tidak boleh langsung ditambah tanpa pemeriksaan.
Teknisi perlu memastikan apakah ada kebocoran, apakah charging sebelumnya benar, apakah jenis refrigerant sesuai, dan apakah sistem sudah melalui prosedur leak test serta vacuum dengan benar.
Beberapa hal yang perlu dicek pada sistem DX:
- jenis refrigerant,
- tekanan suction dan discharge,
- superheat,
- subcool,
- indikasi kebocoran,
- kondisi expansion valve,
- kondisi distributor,
- kondisi pipa,
- hasil leak test,
- hasil vacuum,
- jumlah refrigerant sesuai spesifikasi.
CIKAMI juga membahas risiko kesalahan refrigerant dalam artikel salah refrigerant bisa merusak sistem saat repair coil DX.
Chilled Water Flow Tidak Sesuai pada AHU atau FCU
Pada sistem AHU atau FCU berbasis chilled water, masalah coil tidak selalu berasal dari coil itu sendiri.
Jika chilled water flow tidak sesuai, cooling coil tidak akan mendapatkan suplai air dingin yang cukup. Akibatnya udara yang melewati coil tidak turun temperaturnya sesuai kebutuhan.
Penyebab chilled water flow bermasalah bisa berasal dari:
- valve tidak terbuka penuh,
- control valve macet,
- strainer buntu,
- balancing berubah,
- pump tidak optimal,
- air trap,
- pressure drop tinggi,
- actuator bermasalah,
- sensor tidak akurat,
- piping mengalami hambatan.
Dalam kondisi seperti ini, coil bisa terlihat tidak efektif, padahal sumber masalahnya ada pada distribusi chilled water.
Karena itu, pemeriksaan evaporator coil pada AHU atau FCU harus dibaca bersama chilled water flow, valve, pump, strainer, dan control system.
Untuk konteks sistem gedung, CIKAMI juga membahas pentingnya maintenance sistem menyeluruh dalam artikel maintenance AC gedung dari ruangan sampai chiller plant.
Coil Korosi, Bocor, atau Fin Mulai Rapuh
Tidak semua masalah evaporator coil bisa diselesaikan dengan cleaning.
Jika coil sudah mengalami kebocoran, korosi berat, fin rapuh, atau kerusakan fisik, performa coil dapat terus menurun walaupun sudah dibersihkan.
Beberapa tanda coil perlu dievaluasi lebih serius:
- coil bocor berulang,
- fin mudah hancur saat dibersihkan,
- korosi terlihat menyebar,
- pressure drop tetap tinggi,
- cleaning tidak mengembalikan performa,
- airflow tetap rendah,
- kapasitas pendinginan tidak tercapai,
- repair sebelumnya tidak bertahan lama,
- spare part original sulit ditemukan.
Pada kondisi seperti ini, replacement evaporator coil atau custom coil fabrication dapat dipertimbangkan.
Untuk unit existing, coil sering perlu dibuat mengikuti dimensi, row, FPI, tube size, circuiting, header, connection, dan kondisi housing unit di lapangan.
Artikel CIKAMI tentang kapan coil HVAC harus diganti dapat menjadi referensi tambahan untuk membaca kapan cleaning tidak lagi cukup.
Evaporator Coil Bermasalah Bisa Membebani Compressor
Evaporator coil yang kotor, airflow rendah, atau refrigerant tidak sesuai dapat membuat sistem bekerja dalam kondisi tidak ideal.
Pada sistem DX, kondisi evaporator sangat berpengaruh terhadap kerja compressor. Jika heat transfer tidak baik, refrigerant return tidak stabil, atau charging tidak sesuai, compressor bisa bekerja lebih berat.
Dampaknya bisa berupa:
- compressor lebih lama menyala,
- tekanan kerja tidak normal,
- unit lebih sering trip,
- konsumsi listrik meningkat,
- umur komponen lebih pendek,
- performa tidak stabil.
Karena itu, masalah evaporator coil tidak boleh hanya dilihat sebagai masalah “dingin atau tidak dingin”. Coil yang bermasalah dapat memengaruhi sistem secara keseluruhan.
Sensor dan Control Tidak Membaca Kondisi Aktual
Pada sistem HVAC modern, sensor dan control ikut menentukan cara unit bekerja.
Jika sensor temperature tidak akurat, thermostat salah membaca kondisi ruangan, atau control valve tidak merespons dengan baik, performa pendinginan bisa terganggu.
Beberapa hal yang perlu diperiksa:
- temperature sensor,
- thermostat,
- humidity sensor,
- actuator valve,
- control valve,
- panel lokal,
- BAS/BMS,
- schedule operation,
- alarm history,
- set point,
- interlock dengan chiller atau compressor.
Kadang coil terlihat bermasalah, tetapi penyebabnya berasal dari sistem kontrol yang tidak membaca kondisi aktual dengan benar.
Karena itu, troubleshooting evaporator coil perlu mencakup data operasi, bukan hanya inspeksi visual.
Cleaning Evaporator Coil: Kapan Masih Cukup?
Cleaning evaporator coil masih relevan jika masalah utama berasal dari kotoran, debu, lendir, atau penumpukan ringan hingga sedang pada permukaan coil.
Cleaning biasanya masih cukup jika:
- fin masih kuat,
- coil tidak bocor,
- korosi belum berat,
- airflow membaik setelah cleaning,
- suhu supply air membaik,
- pressure drop turun,
- drain kembali lancar,
- performa unit meningkat setelah perawatan.
Namun cleaning harus dilakukan dengan benar.
Metode cleaning yang terlalu kasar dapat merusak fin coil. Chemical yang tidak sesuai dapat mempercepat korosi. Tekanan air yang terlalu tinggi dapat membuat fin penyok atau kotoran masuk lebih dalam.
Karena itu, cleaning coil harus menyesuaikan kondisi fisik coil dan jenis unit.
Kapan Evaporator Coil Perlu Direpair atau Diganti?
Evaporator coil perlu dipertimbangkan untuk direpair atau diganti jika kerusakannya sudah tidak bisa diselesaikan dengan cleaning rutin.
Beberapa indikasi penggantian coil antara lain:
- kebocoran berulang,
- korosi berat,
- fin rapuh,
- coil sulit dibersihkan,
- airflow tetap turun,
- pressure drop tinggi,
- kapasitas pendinginan tidak tercapai,
- bunga es muncul berulang,
- drain sering bermasalah karena coil terlalu kotor,
- repair sebelumnya tidak bertahan lama,
- spare part original tidak tersedia,
- unit existing masih layak dipertahankan tetapi coil sudah tidak optimal.
Keputusan mengganti coil tetap harus berdasarkan evaluasi sistem.
Jangan sampai coil diganti, tetapi filter, blower, airflow, refrigerant, chilled water flow, atau control system tidak ikut diperiksa.
Evaporator Coil pada AHU, FCU, dan DX System
Evaporator coil dapat ditemukan pada berbagai aplikasi HVAC.
Pada AHU dan FCU, coil sering berhubungan dengan distribusi udara gedung. Jika coil kotor atau chilled water flow tidak sesuai, ruangan yang dilayani AHU atau FCU dapat mengalami penurunan performa.
Pada sistem DX, evaporator coil bekerja langsung dengan refrigerant. Masalah seperti refrigerant kurang, expansion valve bermasalah, atau charging tidak sesuai dapat memengaruhi performa coil.
Karena itu, jenis sistem perlu dipahami sebelum menentukan tindakan.
Untuk sistem DX, CIKAMI memiliki layanan penggantian coil DX system yang mencakup penyesuaian dimensi, circuiting, dan kebutuhan kapasitas.
Untuk sistem gedung yang lebih luas, pengecekan coil dapat masuk dalam program building AC maintenance agar kondisi filter, coil, blower, drain, airflow, dan sistem kontrol dapat dievaluasi secara rutin.
Evaporator Coil dalam Maintenance Sistem HVAC Gedung
Pada gedung besar, evaporator coil atau cooling coil tidak boleh dicek terpisah dari sistem.
Coil berhubungan langsung dengan filter, blower, drain, airflow, chilled water flow, refrigerant side, sensor, dan control system.
Jika salah satu bagian bermasalah, performa coil bisa ikut turun.
Karena itu, maintenance sistem HVAC gedung perlu membaca beberapa hal sekaligus:
- kondisi filter,
- kebersihan coil,
- pressure drop,
- airflow supply dan return,
- kondisi blower,
- kondisi drain,
- chilled water flow,
- refrigerant side pada sistem DX,
- valve dan actuator,
- sensor,
- panel control,
- histori keluhan ruangan.
Pendekatan ini membantu menentukan apakah tindakan yang dibutuhkan cukup cleaning, repair, replacement coil, balancing, adjustment control, atau retrofit sebagian.
Jika sumber masalah belum jelas, konsultasi masalah sistem HVAC dapat membantu membaca gejala secara lebih bertahap.
Pendekatan CIKAMI dalam Evaluasi Evaporator Coil
CIKAMI membantu evaluasi evaporator coil dengan melihat kondisi coil dan sistem pendukungnya.
Pemeriksaan tidak hanya melihat apakah coil kotor atau bocor, tetapi juga membaca kondisi filter, airflow, blower, drain, refrigerant side, chilled water flow, valve, sensor, control, dan kebutuhan operasional di lapangan.
Jika coil masih layak, cleaning atau repair dapat dipertimbangkan.
Jika coil sudah bocor, korosi berat, fin rapuh, atau performanya tidak kembali meskipun sudah dibersihkan, CIKAMI dapat membantu kebutuhan replacement evaporator coil dan custom coil fabrication sesuai dimensi unit existing.
Dengan dukungan fabrikasi coil, evaporator coil dapat dibuat menyesuaikan kebutuhan AHU, FCU, DX system, ceiling concealed, unit existing, maupun aplikasi pendingin khusus.
Sebagai perusahaan HVAC yang mendukung kebutuhan gedung, industri, transportasi, dan sistem pendingin khusus, CIKAMI membantu pelanggan menentukan solusi yang sesuai dengan kondisi lapangan.
Untuk melihat cakupan pekerjaan lainnya, pembaca dapat mengunjungi halaman produk dan layanan HVAC CIKAMI.
Kesimpulan
Evaporator coil bermasalah dapat menyebabkan AC kurang dingin, airflow turun, bunga es, drain mampet, air menetes, compressor bekerja lebih berat, dan konsumsi energi meningkat.
Namun penyebabnya tidak selalu berasal dari coil saja.
Masalah bisa berasal dari filter kotor, coil tertutup debu, blower melemah, refrigerant kurang, chilled water flow tidak sesuai, drain bermasalah, sensor tidak akurat, control valve tidak responsif, atau kondisi sistem yang sudah berubah dari desain awal.
Karena itu, pengecekan evaporator coil harus dilakukan sebagai bagian dari evaluasi sistem HVAC.
Jika masalah masih ringan, cleaning dapat membantu. Jika ada kebocoran atau kerusakan fisik, repair bisa dipertimbangkan. Namun jika coil sudah korosi berat, fin rapuh, bocor berulang, atau cleaning tidak lagi mengembalikan performa, replacement evaporator coil dapat menjadi solusi yang lebih tepat.
Dengan evaluasi yang benar, keputusan teknis tidak hanya berdasarkan gejala, tetapi berdasarkan sumber masalah yang sebenarnya.
FAQ
Evaporator coil bisa bermasalah karena filter kotor, coil tertutup debu atau lendir, airflow rendah, blower melemah, refrigerant kurang, chilled water flow tidak sesuai, drain mampet, sensor tidak akurat, atau coil mengalami korosi dan kebocoran.
Evaporator coil berfungsi menyerap panas dari udara. Jika coil kotor, airflow rendah, refrigerant kurang, atau chilled water flow tidak sesuai, proses heat transfer terganggu sehingga AC terasa kurang dingin.
Bunga es pada evaporator coil dapat terjadi karena airflow terlalu rendah, filter kotor, coil kotor, blower lemah, refrigerant kurang, expansion valve bermasalah, sensor tidak akurat, atau setting operasi tidak sesuai.
Evaporator coil perlu dipertimbangkan untuk diganti jika sudah bocor, korosi berat, fin rapuh, cleaning tidak lagi mengembalikan performa, airflow tetap rendah, kapasitas pendinginan tidak tercapai, atau repair sebelumnya tidak bertahan lama.
Tidak selalu. Jika kondisi fisik coil masih baik, cleaning evaporator coil biasanya masih dapat membantu. Penggantian coil baru dipertimbangkan jika kerusakan sudah terlalu berat atau performa tidak kembali setelah cleaning dan repair.
Butuh Evaluasi Evaporator Coil?
PT Cipta Karya Mandiri Insani (CIKAMI) dapat membantu evaluasi evaporator coil yang mengalami penurunan performa, kurang dingin, airflow turun, bunga es, drain bermasalah, atau indikasi kebocoran.
CIKAMI mendukung pekerjaan troubleshooting HVAC, cleaning coil, repair coil, penggantian evaporator coil, penggantian coil DX system, building AC maintenance, serta custom coil fabrication sesuai kebutuhan AHU, FCU, DX system, dan unit existing.
Hubungi CIKAMI untuk konsultasi kebutuhan evaporator coil dan solusi sistem HVAC gedung.
