Ruang AHU sering dianggap hanya sebagai area teknis tempat unit Air Handling Unit diletakkan.
Padahal dalam sistem HVAC gedung, ruang AHU punya peran yang sangat penting. Dari area inilah udara diproses, disaring, didinginkan, diatur alirannya, lalu didistribusikan ke ruangan melalui ducting dan diffuser.
Jika ruang AHU tidak terawat, dampaknya bisa terasa langsung ke area pengguna gedung. Ruangan menjadi lama dingin, airflow dari diffuser melemah, suhu tidak merata, muncul bau tidak nyaman, air menetes dari ceiling, atau sistem HVAC bekerja lebih berat dari biasanya.
Masalah seperti ini sering langsung dikaitkan dengan chiller atau unit pendingin utama. Padahal pada banyak kasus, sumber masalah bisa berasal dari sisi AHU: filter kotor, cooling coil bermasalah, blower melemah, belt aus, drain mampet, damper tidak sesuai, chilled water flow kurang, sensor tidak akurat, atau akses maintenance yang sulit.
Karena itu, ruang AHU tidak boleh dilihat sebagai ruang mesin biasa. Ruang AHU adalah bagian penting dari sistem distribusi udara pada gedung.

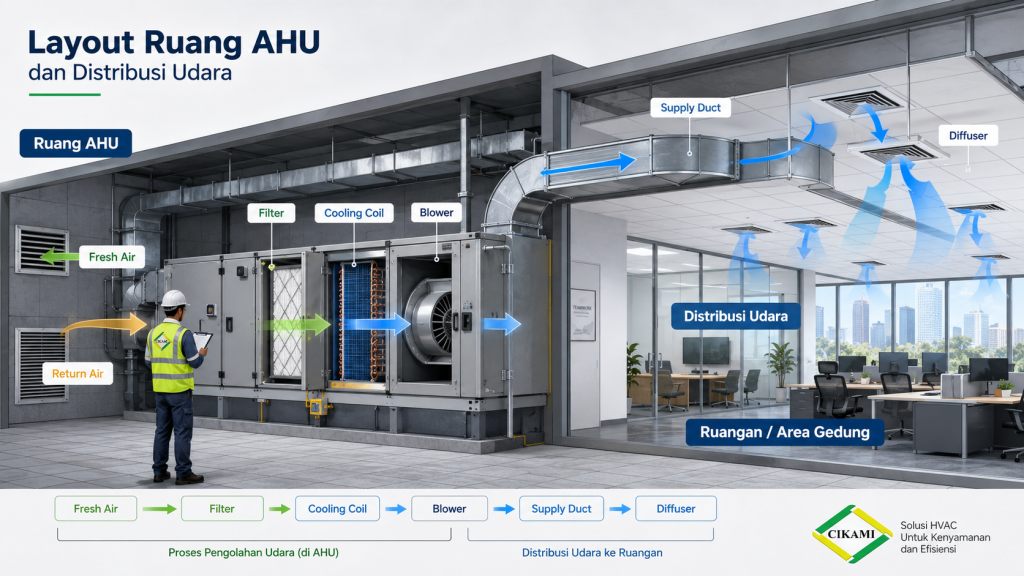

Apa Itu Ruang AHU?
Ruang AHU adalah area khusus di dalam gedung yang digunakan untuk menempatkan Air Handling Unit atau AHU.
AHU berfungsi mengolah udara sebelum udara tersebut dikirim ke ruangan. Udara dapat disaring, didinginkan, diatur kelembapannya, lalu didistribusikan melalui sistem ducting.
Pada gedung besar, AHU biasanya tidak hanya satu. Setiap AHU dapat melayani area, lantai, zona, atau fungsi ruangan tertentu.
Contohnya:
- area kantor,
- lobby,
- ballroom,
- ruang meeting,
- area komersial,
- koridor,
- ruang produksi,
- area tenant,
- fasilitas publik,
- area kritikal tertentu.
Karena setiap area memiliki beban pendinginan dan kebutuhan udara yang berbeda, kondisi ruang AHU perlu diperhatikan secara rutin.
Untuk pembahasan dasar mengenai unit AHU, CIKAMI juga memiliki artikel lama tentang apa itu Air Handling Unit atau AHU.
Fungsi Ruang AHU dalam Sistem HVAC Gedung
Ruang AHU bukan hanya tempat menyimpan unit.
Ruang ini menjadi area kerja penting untuk memastikan AHU dapat menjalankan fungsi utamanya dengan baik.
Beberapa fungsi utama ruang AHU antara lain:
- menyediakan area penempatan unit AHU,
- memberi akses teknisi untuk inspeksi dan maintenance,
- menjadi area pemeriksaan filter, coil, blower, motor, belt, dan drain,
- menjadi titik pengecekan chilled water piping dan valve,
- menjadi area pengecekan airflow dan ducting connection,
- membantu menjaga kebersihan udara sebelum masuk ke sistem distribusi,
- mendukung stabilitas suhu dan kenyamanan ruangan.
Jika ruang AHU terlalu sempit, kotor, panas, lembap, atau sulit diakses, pekerjaan maintenance akan menjadi lebih sulit. Akibatnya, masalah kecil bisa terlambat diketahui dan berkembang menjadi gangguan performa sistem.
Dalam konteks building AC maintenance, ruang AHU adalah salah satu area yang perlu masuk checklist utama, terutama pada gedung dengan jam operasional panjang dan beban pendinginan besar.
Komponen yang Biasanya Ada di Ruang AHU
Setiap ruang AHU bisa memiliki konfigurasi yang berbeda tergantung jenis gedung, kapasitas sistem, dan desain HVAC.
Namun secara umum, beberapa komponen yang sering ditemukan di ruang AHU antara lain:
- unit AHU,
- filter udara,
- cooling coil atau chilled water coil,
- blower,
- motor blower,
- belt dan pulley,
- bearing,
- damper,
- ducting connection,
- fresh air intake,
- return air connection,
- drain pan,
- drain line,
- chilled water piping,
- control valve,
- balancing valve,
- strainer,
- flexible connection,
- pressure gauge,
- sensor temperature,
- sensor humidity,
- panel lokal,
- access door untuk maintenance.
Semua komponen tersebut saling berhubungan. Jika salah satu bagian bermasalah, performa AHU bisa ikut turun.
Misalnya, filter yang terlalu kotor dapat menurunkan airflow. Cooling coil yang kotor dapat menghambat perpindahan panas. Belt yang aus dapat membuat putaran blower tidak optimal. Drain yang mampet dapat menyebabkan air menetes. Valve yang tidak bekerja baik dapat membuat chilled water flow tidak sesuai kebutuhan.
Karena itu, maintenance ruang AHU perlu dilakukan secara menyeluruh, bukan hanya membersihkan filter.
Kenapa Ruang AHU Bisa Mempengaruhi Suhu Ruangan?
Banyak orang mengira suhu ruangan hanya ditentukan oleh chiller atau unit pendingin utama.
Padahal, chiller hanya menghasilkan air dingin atau mendukung proses pendinginan utama. Agar ruangan benar-benar dingin, udara tetap harus diproses dan didistribusikan dengan baik oleh AHU.
Pada sistem chilled water, air dingin dari chiller mengalir ke cooling coil AHU. Blower AHU kemudian menarik udara melewati coil tersebut. Saat udara melewati permukaan coil, panas dari udara berpindah ke air dingin, lalu udara yang lebih dingin dikirim ke ruangan.
Jika airflow AHU lemah, coil kotor, chilled water flow kurang, atau ducting bermasalah, ruangan tetap bisa terasa panas walaupun chiller masih menyala.
Inilah alasan kenapa keluhan “ruangan tidak dingin” harus dicek dari sisi sistem, bukan hanya dari unit chiller.
CIKAMI juga membahas hubungan sistem pendinginan gedung secara lebih luas dalam artikel chiller tidak dingin pada air cooled dan water cooled chiller.

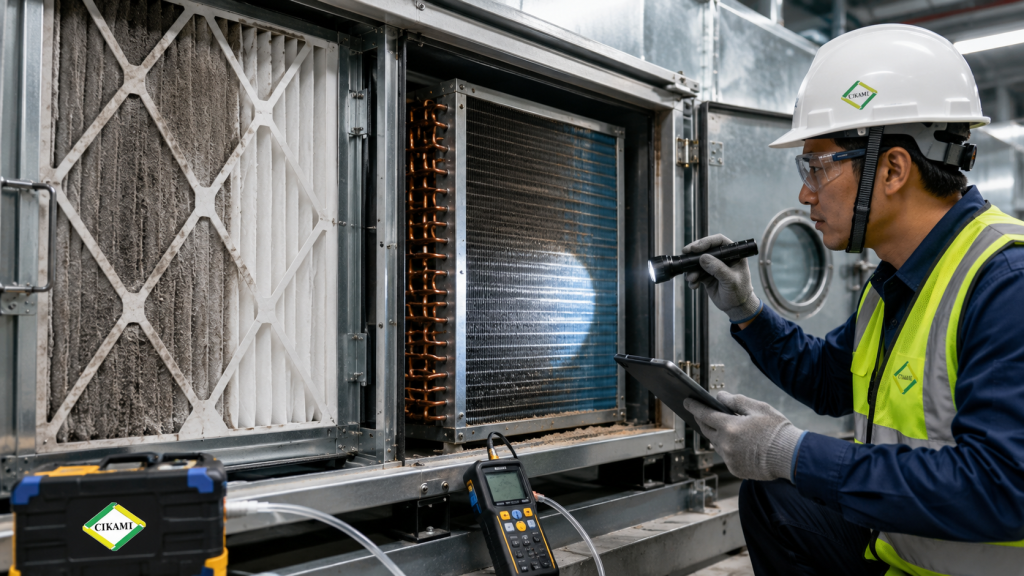

Filter AHU Kotor
Filter adalah komponen pertama yang sering menyebabkan masalah pada AHU.
Filter berfungsi menyaring debu dan kotoran sebelum udara masuk ke bagian coil dan blower. Jika filter terlalu kotor, aliran udara akan terhambat.
Dampaknya bisa terasa langsung:
- airflow dari diffuser melemah,
- ruangan lebih lama dingin,
- blower bekerja lebih berat,
- tekanan statis meningkat,
- coil lebih cepat kotor,
- konsumsi energi bisa naik,
- kenyamanan ruangan menurun.
Filter yang kotor juga dapat membuat teknisi salah membaca masalah. Ruangan terasa tidak dingin, tetapi sumber masalahnya bukan selalu chiller atau coil. Bisa jadi udara yang melewati AHU memang sudah terhambat sejak awal.
Masalah hubungan antara filter, coil, airflow, dan konsumsi energi juga dibahas dalam artikel CIKAMI tentang coil kotor dan filter buntu sebagai penyebab AC boros.
Cooling Coil AHU Kotor atau Menurun Performa
Cooling coil pada AHU berfungsi sebagai media perpindahan panas antara udara dan air dingin.
Jika coil kotor, tertutup debu, berlendir, atau mengalami korosi, proses perpindahan panas menjadi tidak maksimal. Udara yang melewati coil tidak dapat didinginkan dengan optimal.
Beberapa tanda cooling coil AHU mulai bermasalah:
- suhu supply air tidak sesuai,
- airflow menurun,
- ruangan lama dingin,
- pressure drop meningkat,
- coil sulit dibersihkan,
- muncul indikasi korosi,
- ada kebocoran pada coil,
- cleaning tidak lagi mengembalikan performa.
Pada tahap awal, cleaning coil masih bisa membantu. Namun jika coil sudah bocor, fin rapuh, korosi berat, atau performanya terus menurun, penggantian coil bisa mulai dipertimbangkan.
Untuk sistem AHU berbasis chilled water, CIKAMI mendukung kebutuhan penggantian cooling water coil sesuai dimensi dan spesifikasi unit existing.

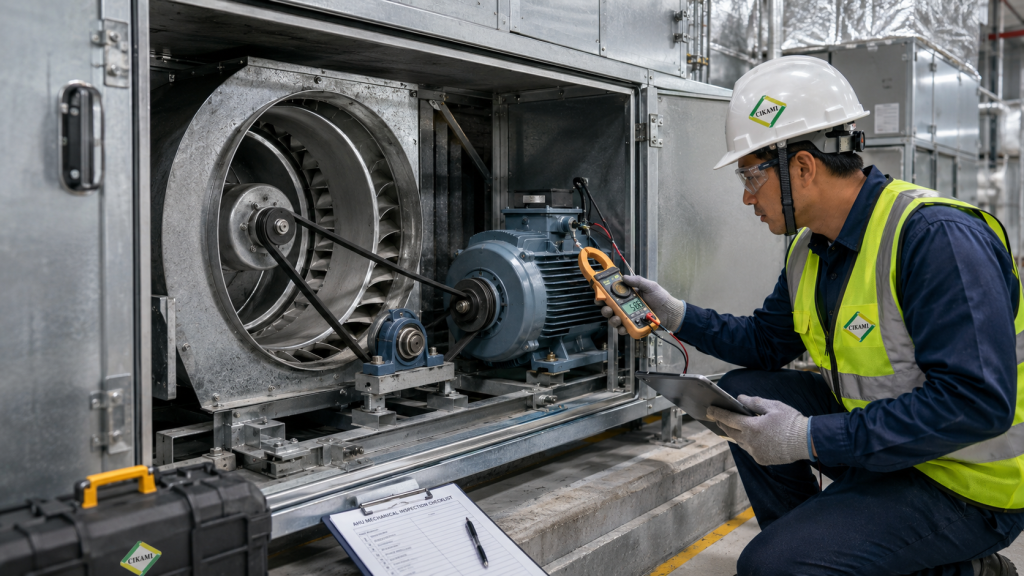

Blower, Motor, Belt, dan Bearing Bermasalah
AHU membutuhkan blower untuk mengalirkan udara ke ruangan.
Jika blower tidak bekerja optimal, udara dingin tidak akan terdistribusi dengan baik walaupun cooling coil masih berfungsi.
Beberapa masalah yang sering terjadi:
- belt aus atau kendor,
- pulley tidak alignment,
- bearing aus,
- motor blower panas,
- getaran tidak normal,
- suara kasar,
- putaran blower tidak sesuai,
- airflow turun,
- ampere motor tidak normal.
Masalah pada blower, motor, belt, atau bearing sering terlihat sebagai keluhan airflow lemah. Jika dibiarkan, komponen dapat mengalami kerusakan lebih besar dan mengganggu operasional gedung.
Karena itu, pengecekan mekanikal AHU perlu masuk dalam jadwal maintenance berkala.
Drain Pan dan Saluran Kondensasi Mampet
Saat udara melewati cooling coil, uap air dapat mengembun dan menghasilkan kondensat.
Air kondensat ini harus ditampung di drain pan dan dialirkan melalui saluran drain. Jika drain pan kotor atau saluran kondensasi mampet, air bisa meluap dan menetes ke ceiling atau area ruangan.
Masalah drain sering menyebabkan keluhan seperti:
- air menetes dari plafon,
- area ceiling lembap,
- bau tidak nyaman,
- noda air,
- risiko jamur,
- ruang AHU menjadi kotor dan lembap.
Drain AHU sering dianggap sederhana, tetapi jika tidak dirawat, dampaknya bisa mengganggu kenyamanan dan tampilan area gedung.
Pembersihan drain pan, pengecekan kemiringan drain, dan flushing saluran kondensasi perlu dilakukan secara rutin.

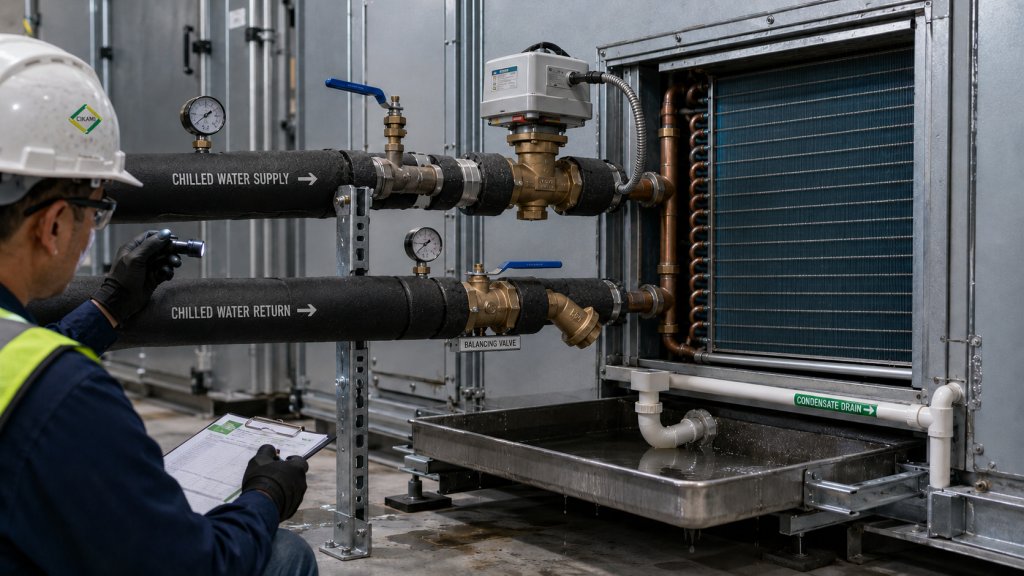

Chilled Water Flow Tidak Sesuai
Pada sistem AHU water, performa pendinginan sangat bergantung pada chilled water flow.
Jika air dingin yang masuk ke cooling coil tidak cukup, udara yang melewati coil tidak akan turun temperaturnya sesuai kebutuhan.
Penyebab chilled water flow bermasalah bisa berasal dari:
- valve tidak terbuka penuh,
- control valve macet,
- strainer buntu,
- balancing berubah,
- pump tidak optimal,
- air trap,
- pressure drop tinggi,
- sensor atau actuator bermasalah,
- piping mengalami hambatan.
Masalah chilled water flow sering membuat AHU terlihat bermasalah, padahal sumbernya bisa berada di pump, valve, strainer, atau sistem distribusi air.
Untuk sistem water cooled chiller, hubungan antara cooling tower, pump, valve, dan water flow juga dibahas dalam artikel water cooled chiller tidak dingin.
Damper dan Ducting Tidak Sesuai
AHU tidak bekerja sendiri. Udara yang sudah diproses harus masuk ke ducting dan didistribusikan ke ruangan.
Jika damper tidak sesuai, ducting bocor, flexible connection rusak, atau balancing udara berubah, distribusi udara bisa terganggu.
Beberapa gejala yang sering muncul:
- sebagian area dingin, sebagian area panas,
- airflow antar diffuser tidak merata,
- tekanan udara tidak stabil,
- suara angin terlalu besar,
- udara tidak sampai ke area tertentu,
- return air tidak seimbang.
Pada gedung existing, masalah ducting dan damper bisa muncul setelah perubahan layout ruangan, renovasi tenant, penambahan partisi, atau perubahan fungsi area.
Karena itu, evaluasi ruang AHU perlu melihat hubungan antara unit AHU, ducting, diffuser, return air, dan kondisi aktual ruangan.

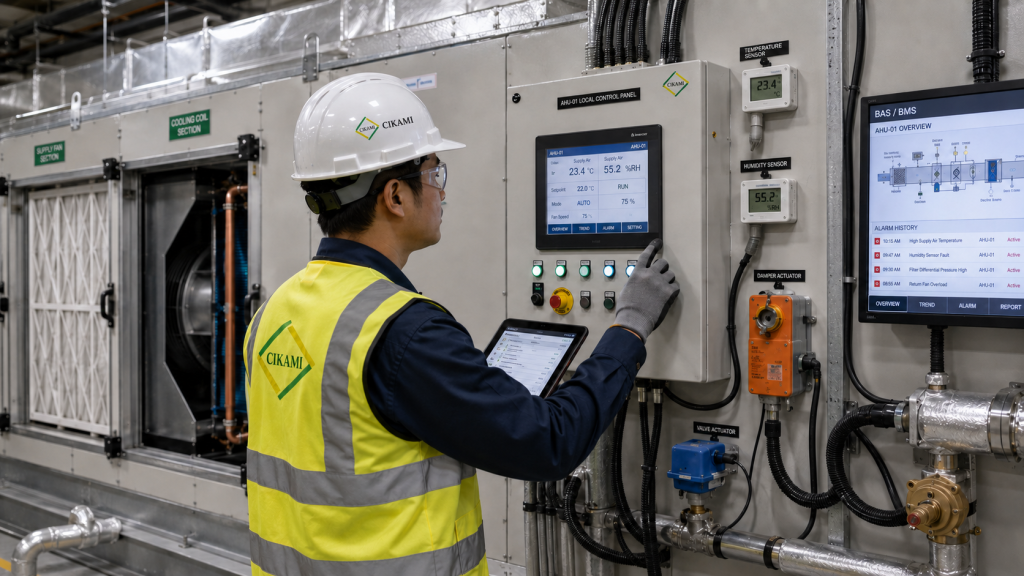

Sensor dan Control Tidak Akurat
Sistem AHU modern biasanya terhubung dengan sensor dan sistem kontrol.
Jika sensor tidak akurat atau control tidak bekerja sesuai kondisi lapangan, AHU bisa beroperasi tidak optimal.
Bagian yang perlu dicek:
- temperature sensor,
- humidity sensor,
- actuator valve,
- control valve,
- damper actuator,
- panel lokal,
- thermostat,
- BAS/BMS,
- alarm history,
- set point,
- schedule operation,
- interlock dengan chiller atau pump.
Kadang masalah ruangan tidak dingin bukan berasal dari komponen mekanikal, tetapi dari data yang dibaca sistem kontrol. Sensor yang tidak akurat dapat membuat sistem salah merespons kondisi aktual ruangan.
Karena itu, troubleshooting ruang AHU perlu mencakup pemeriksaan data dan kontrol, bukan hanya inspeksi fisik.
Ruang AHU Kotor, Sempit, atau Sulit Diakses
Kondisi ruang AHU sendiri juga mempengaruhi kualitas maintenance.
Ruang AHU yang penuh barang, kotor, gelap, sempit, atau sulit diakses akan menyulitkan teknisi melakukan pemeriksaan.
Akibatnya, beberapa pekerjaan bisa terlewat:
- filter tidak dibersihkan tepat waktu,
- coil sulit diperiksa,
- drain tidak dicek,
- motor dan belt tidak terlihat jelas,
- valve sulit diakses,
- panel tidak mudah dibuka,
- kebocoran kecil terlambat diketahui.
Ruang AHU sebaiknya dijaga tetap bersih, aman, dan mudah diakses. Area sekitar unit perlu memiliki ruang kerja yang cukup agar maintenance dapat dilakukan dengan benar.
Hal ini sejalan dengan prinsip maintenance HVAC gedung: akses teknis yang baik membantu mencegah masalah kecil berkembang menjadi gangguan operasional besar.
Ruang AHU dan Chiller Plant Saling Terhubung
Ruang AHU adalah sisi distribusi udara, sedangkan chiller plant adalah sisi produksi air dingin.
Keduanya harus dibaca sebagai satu sistem.
Chiller yang bekerja baik tetap tidak akan menghasilkan kenyamanan ruangan jika AHU bermasalah. Sebaliknya, AHU yang bersih dan airflow-nya baik tetap tidak akan optimal jika chilled water supply dari chiller plant tidak sesuai.
Karena itu, saat terjadi keluhan ruangan tidak dingin, pengecekan sebaiknya dilakukan bertahap:
- kondisi ruangan,
- airflow diffuser,
- return air,
- filter AHU,
- cooling coil AHU,
- blower dan motor,
- drain,
- chilled water valve,
- chilled water flow,
- pump,
- chiller,
- cooling tower jika menggunakan water cooled chiller,
- control system.
CIKAMI membahas pendekatan sistem ini lebih luas dalam artikel maintenance AC gedung dari ruangan sampai chiller plant.
Checklist Maintenance Ruang AHU
Maintenance ruang AHU perlu dilakukan secara rutin dan sistematis.
Beberapa checklist yang dapat digunakan antara lain:
- cek kebersihan ruang AHU,
- cek akses kerja teknisi,
- cek kondisi filter,
- cek pressure drop filter jika tersedia,
- cek cooling coil,
- cek kebersihan fin coil,
- cek indikasi korosi atau kebocoran coil,
- cek drain pan,
- cek saluran drain,
- cek blower,
- cek motor blower,
- cek belt dan pulley,
- cek bearing,
- cek getaran dan suara abnormal,
- cek flexible connection,
- cek damper,
- cek ducting connection,
- cek chilled water piping,
- cek valve dan actuator,
- cek strainer,
- cek sensor temperature dan humidity,
- cek panel lokal,
- cek alarm atau histori gangguan,
- cek airflow supply dan return,
- cek keluhan area yang dilayani AHU tersebut.
Checklist ini membantu teknisi membaca masalah dari sisi udara, air, mekanikal, kontrol, dan kondisi ruangan.
Jika pemeriksaan hanya fokus pada satu komponen, sumber masalah bisa tidak terbaca dengan tepat.
Kapan Ruang AHU Perlu Dievaluasi Lebih Serius?
Ruang AHU perlu dievaluasi lebih serius jika masalah mulai berulang atau tidak selesai dengan cleaning rutin.
Beberapa indikasinya:
- ruangan tetap lama dingin,
- airflow dari diffuser tetap lemah,
- filter cepat kotor,
- coil cepat kotor,
- drain sering mampet,
- blower sering bermasalah,
- belt sering aus,
- muncul getaran atau suara abnormal,
- ada kebocoran air,
- suhu antar area tidak merata,
- keluhan tenant atau pengguna sering berulang,
- konsumsi energi meningkat,
- cleaning tidak lagi mengembalikan performa.
Dalam kondisi seperti ini, tindakan yang dibutuhkan mungkin bukan sekadar cleaning.
Sistem perlu dicek apakah membutuhkan balancing, repair, replacement komponen, penggantian coil, perbaikan drain, perbaikan ducting, adjustment control, atau retrofit sebagian.
Jika sistem existing sudah banyak berubah dari desain awal, pendekatan retrofit dan replacement HVAC dapat membantu menentukan tindakan yang lebih tepat tanpa langsung mengganti seluruh sistem.
AHU Water dan AHU DX: Kenapa Perlu Dibedakan?
Tidak semua AHU menggunakan sumber pendinginan yang sama.
Secara umum, AHU bisa menggunakan sistem chilled water atau sistem DX.
Pada AHU water, pendinginan udara terjadi melalui cooling coil yang dialiri air dingin dari chiller. Sistem ini banyak digunakan pada gedung besar dengan chiller plant.
Pada AHU DX, pendinginan menggunakan refrigerant secara langsung pada coil. Sistem ini sering ditemukan pada packaged unit, rooftop unit, split duct besar, atau aplikasi tertentu.
Perbedaan sistem ini penting karena cara troubleshooting dan maintenance-nya tidak selalu sama.
Pada AHU water, teknisi perlu memperhatikan chilled water flow, valve, pump, strainer, dan cooling water coil. Pada AHU DX, teknisi perlu memperhatikan refrigerant side, evaporator coil, condenser, expansion device, dan compressor.
CIKAMI pernah membahas perbandingan sistem ini dalam artikel AHU Water vs AHU DX.
Ruang AHU dalam Program Building AC Maintenance
Dalam program maintenance AC gedung, ruang AHU perlu menjadi area prioritas.
Hal ini karena AHU langsung berhubungan dengan kenyamanan ruangan. Jika AHU bermasalah, pengguna gedung dapat langsung merasakan dampaknya.
Maintenance ruang AHU sebaiknya tidak hanya berupa cleaning filter, tetapi juga pemeriksaan menyeluruh terhadap coil, blower, motor, belt, bearing, drain, valve, sensor, control, ducting, dan airflow.
Pada gedung dengan banyak AHU, setiap unit sebaiknya memiliki histori maintenance. Data seperti keluhan area, kondisi filter, hasil cleaning coil, kondisi belt, kondisi drain, data airflow, dan temuan teknis perlu dicatat agar masalah berulang dapat dianalisis.
Dengan data tersebut, pengelola gedung dapat menentukan apakah sistem masih cukup dirawat rutin, perlu repair, perlu replacement komponen, atau membutuhkan retrofit.
Pendekatan CIKAMI dalam Evaluasi Ruang AHU
CIKAMI membantu evaluasi ruang AHU sebagai bagian dari sistem HVAC gedung.
Pemeriksaan tidak hanya berfokus pada unit AHU, tetapi juga kondisi ruang AHU, filter, cooling coil, blower, motor, belt, bearing, drain, ducting, damper, chilled water piping, valve, sensor, panel, airflow, dan hubungan AHU dengan chiller plant.
Jika ditemukan masalah pada cooling coil, CIKAMI dapat membantu evaluasi apakah coil masih cukup dibersihkan, perlu direpair, atau perlu diganti. Dengan dukungan fabrikasi coil, CIKAMI dapat membantu kebutuhan custom cooling water coil sesuai dimensi dan kondisi unit existing.
Untuk masalah sistem yang lebih luas, CIKAMI juga mendukung konsultasi masalah sistem HVAC agar sumber masalah dapat dibaca secara bertahap, tidak hanya berdasarkan asumsi awal.
Sebagai perusahaan HVAC yang mendukung kebutuhan gedung, industri, transportasi, dan sistem pendingin khusus, CIKAMI membantu pelanggan menentukan solusi yang sesuai dengan kondisi lapangan.
Untuk melihat cakupan produk dan layanan lainnya, pembaca dapat mengunjungi halaman produk dan layanan HVAC CIKAMI.
Kesimpulan
Ruang AHU adalah bagian penting dari sistem HVAC gedung.
Ruang ini bukan hanya tempat menaruh unit AHU, tetapi area penting untuk memastikan udara dapat disaring, didinginkan, dialirkan, dan didistribusikan ke ruangan dengan baik.
Jika ruang AHU tidak terawat, dampaknya bisa terasa ke seluruh area yang dilayani: ruangan lama dingin, airflow lemah, suhu tidak merata, drain bocor, bau tidak nyaman, atau sistem bekerja lebih berat.
Masalah pada ruang AHU bisa berasal dari filter, cooling coil, blower, motor, belt, bearing, drain, damper, ducting, chilled water flow, sensor, control, atau kondisi ruang yang sulit diakses.
Karena itu, maintenance ruang AHU perlu dilakukan secara menyeluruh dan terhubung dengan evaluasi sistem HVAC gedung.
Dengan pendekatan yang tepat, masalah dapat dibaca lebih awal, tindakan perbaikan lebih terarah, dan sistem existing masih dapat dipertahankan tanpa langsung melakukan penggantian besar.
FAQ
Ruang AHU adalah area khusus di gedung yang digunakan untuk menempatkan Air Handling Unit. Di ruang ini, udara disaring, didinginkan, dialirkan, dan didistribusikan ke ruangan melalui sistem ducting.
Ruang AHU penting karena kondisi filter, cooling coil, blower, ducting, drain, chilled water flow, sensor, dan control system dapat memengaruhi airflow, suhu ruangan, kenyamanan pengguna, dan efisiensi sistem HVAC gedung.
Komponen yang perlu dicek meliputi filter, cooling coil, blower, motor, belt, bearing, drain pan, drain line, damper, ducting, chilled water piping, valve, sensor, panel, dan airflow supply-return.
Ruangan tetap bisa panas walaupun chiller menyala jika AHU bermasalah. Penyebabnya bisa berasal dari filter buntu, cooling coil kotor, blower lemah, chilled water flow kurang, valve macet, ducting bocor, damper tidak seimbang, atau sensor tidak akurat.
Cooling coil AHU perlu dipertimbangkan untuk diganti jika sudah bocor, korosi berat, fin rapuh, pressure drop tinggi, cleaning tidak lagi mengembalikan performa, atau kapasitas pendinginan tidak tercapai meskipun sistem lain sudah dicek.
Butuh Maintenance Ruang AHU?
PT Cipta Karya Mandiri Insani (CIKAMI) dapat membantu evaluasi ruang AHU, maintenance AHU, pengecekan filter, cooling coil, blower, motor, belt, drain, ducting, airflow, chilled water flow, panel, sensor, dan control system.
CIKAMI juga mendukung pekerjaan cleaning, troubleshooting HVAC, penggantian cooling water coil, replacement komponen, retrofit sistem existing, serta custom coil fabrication sesuai kebutuhan lapangan.
Hubungi CIKAMI untuk konsultasi kebutuhan maintenance ruang AHU dan sistem HVAC gedung.
