Pada pekerjaan replacement coil HVAC, kesalahan beberapa sentimeter pada ukuran casing atau posisi connection dapat membuat coil baru sulit dipasang.
Namun masalah pengukuran tidak berhenti pada panjang dan tinggi.
Sebuah replacement coil juga perlu mempertimbangkan:
- face area;
- coil depth;
- jumlah row;
- FPI;
- diameter tube;
- circuiting;
- header;
- inlet-outlet connection;
- casing;
- orientation;
- arah airflow;
- dan ruang pemasangan.

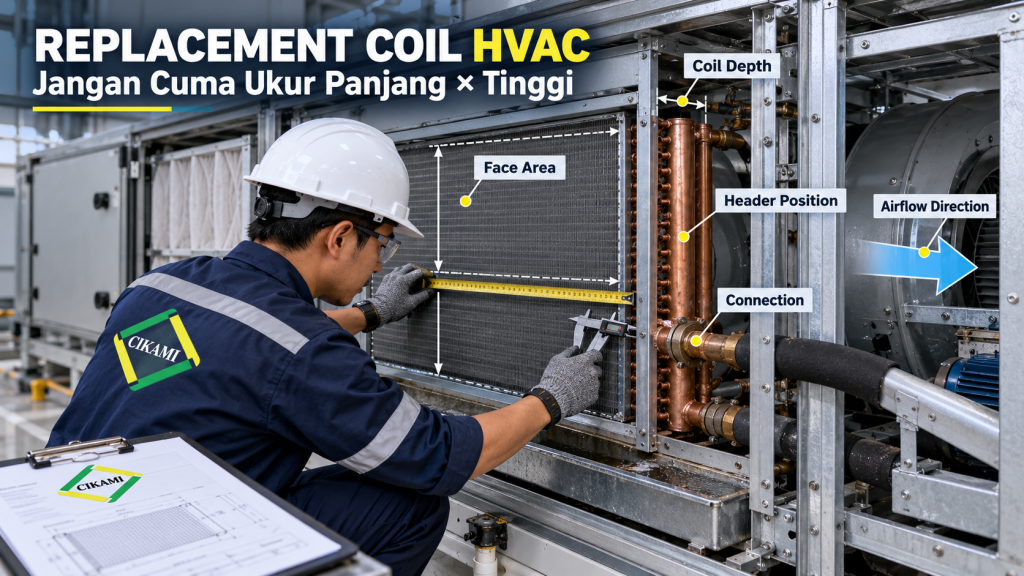

Karena itu, mengukur existing coil bukan sekadar mencari ukuran fisik agar coil baru “masuk” ke dalam AHU, FCU, condensing unit, atau equipment lainnya.
Pengukuran bertujuan mengumpulkan sebanyak mungkin informasi agar custom replacement coil dapat dibuat sesuai kondisi existing dan kebutuhan sistem.
Semakin baik data awal, semakin kecil risiko coil baru membutuhkan modifikasi besar saat tiba di lapangan.
Kenapa Pengukuran Existing Coil Sangat Penting?
Replacement coil biasanya dilakukan ketika equipment utama masih layak digunakan, tetapi coil sudah mengalami masalah.
Misalnya:
- kebocoran berulang;
- korosi;
- fin rusak;
- spare part OEM discontinue;
- coil original sulit didapat;
- atau kapasitas existing perlu dievaluasi.
Dalam kondisi seperti ini, custom fabrication dapat menjadi pilihan.
Namun custom coil mempunyai tantangan tersendiri.
Fabrikator harus memahami equipment yang sudah ada tanpa selalu memiliki drawing original.
Itulah sebabnya existing coil menjadi referensi utama.
Pengukuran yang baik membantu memastikan tiga hal:
pertama, coil baru dapat masuk ke housing existing;
kedua, header dan connection dapat bertemu dengan piping existing;
ketiga, konstruksi coil tidak menyimpang jauh dari kebutuhan teknis unit.
Jangan Mulai dari Panjang × Tinggi Saja
Kesalahan paling umum saat meminta replacement coil adalah hanya mengirim dua ukuran.
Contohnya:
Coil AHU ukuran 1.500 × 800 mm.
Informasi tersebut belum menjelaskan:
- apakah 1.500 × 800 merupakan casing atau finned area;
- berapa ketebalan coil;
- berapa row;
- berapa FPI;
- tube diameter;
- posisi header;
- connection;
- arah airflow;
- dan sisi service coil.
Dua coil dengan ukuran depan sama dapat memiliki spesifikasi yang sangat berbeda.
Karena itu, pengukuran sebaiknya dilakukan secara sistematis.
1. Dokumentasikan Coil Sebelum Mulai Mengukur
Sebelum meteran digunakan, ambil foto existing coil terlebih dahulu.
Jangan langsung membongkar coil tanpa dokumentasi posisi awal.
Foto yang sebaiknya diambil meliputi:
- tampak depan;
- tampak belakang;
- sisi header;
- sisi U-bend;
- bagian atas;
- bagian bawah;
- connection;
- casing;
- support;
- posisi coil di dalam equipment;
- serta kondisi piping di sekitarnya.
Ambil juga foto dengan jarak lebih lebar.
Foto tersebut membantu menunjukkan orientation coil terhadap AHU atau unit.
Ini penting karena setelah coil dilepas, informasi sederhana seperti:
header berada di kiri atau kanan
dapat lebih mudah tertukar.
Untuk kebutuhan custom coil secara umum, lihat juga artikel Custom Coil HVAC: Data Apa yang Harus Disiapkan Sebelum Fabrikasi?.

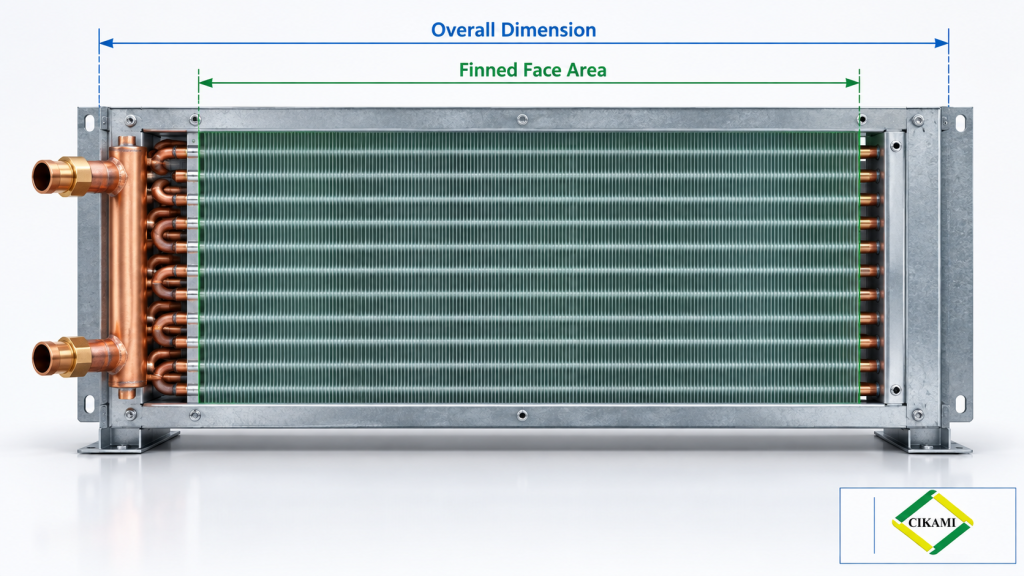

2. Bedakan Overall Dimension dan Face Area
Dalam satu coil terdapat beberapa ukuran berbeda.
Dua yang paling penting adalah:
overall dimension dan finned face area.
Overall dimension merupakan ukuran keseluruhan coil termasuk casing atau frame.
Sementara face area merupakan area aktif fin yang dilewati udara.
Misalnya casing coil mempunyai ukuran:
1.600 × 900 mm.
Belum tentu area fin juga sebesar itu.
Bisa saja finned area hanya:
1.500 × 800 mm,
karena sebagian ruang digunakan oleh frame, header, flange, atau support.
Keduanya perlu dicatat.
Jangan menuliskan “coil 1.600 × 900” tanpa menjelaskan apakah itu casing atau fin area.
3. Ukur Panjang atau Face Length
Ukur panjang finned area dari ujung fin aktif sampai ujung lainnya.
Setelah itu ukur juga overall casing length.
Catat keduanya secara terpisah.
Jika coil mempunyai flange atau mounting frame yang menonjol, ukur bagian tersebut juga.
Pada coil yang akan masuk ke slot atau rail AHU, sedikit perbedaan panjang casing dapat menyebabkan coil tidak dapat masuk ke jalur mounting.
Karena itu, jangan hanya mengukur bagian yang terlihat dari luar access door.
4. Ukur Tinggi Coil
Seperti panjang, tinggi juga perlu dibedakan antara:
- finned height;
- dan overall casing height.
Perhatikan apakah terdapat:
- drain extension;
- bottom frame;
- top flange;
- mounting bracket;
- atau casing tambahan.
Jika coil masih terpasang, gunakan titik referensi yang jelas.
Hindari mengukur secara miring karena dapat menambah beberapa milimeter hingga sentimeter.
Jika ruang sempit, lakukan pengukuran lebih dari sekali untuk memastikan hasilnya konsisten.
5. Ukur Ketebalan atau Coil Depth
Ketebalan coil sering terlupakan.
Padahal parameter ini berkaitan langsung dengan jumlah row dan ruang pemasangan.
Ukur:
- kedalaman fin pack;
- overall casing depth;
- dan clearance yang tersedia di housing.
Jangan mengasumsikan bahwa coil baru dengan face area sama otomatis akan muat.
Misalnya existing coil 4 row mempunyai depth tertentu.
Jika replacement coil menjadi 6 row, kedalamannya bisa bertambah dan berpotensi berbenturan dengan filter section, drain pan, blower, access door, atau komponen lainnya.

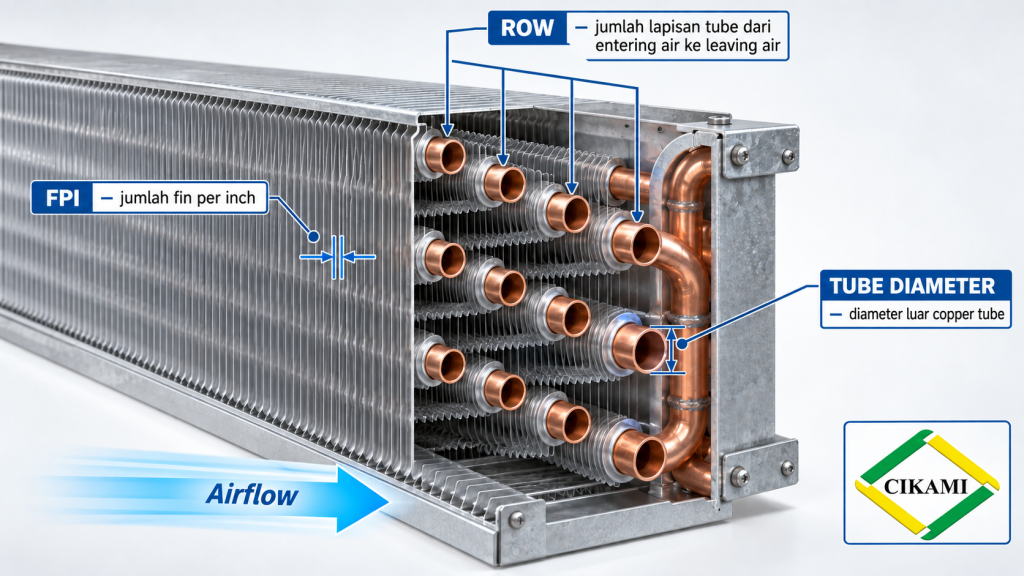

6. Identifikasi Jumlah Row
Row adalah jumlah lapisan tube dari entering air side menuju leaving air side.
Untuk menghitung row, lihat coil dari sisi samping atau area U-bend.
Contohnya:
2 row,
4 row,
6 row,
atau konfigurasi lainnya.
Jumlah row perlu dicatat karena sangat berpengaruh pada:
- coil depth;
- jumlah tube;
- heat transfer;
- air pressure drop;
- serta kebutuhan material.
Jangan mengubah jumlah row hanya karena coil baru secara fisik masih dapat masuk.
Perubahan row dapat mengubah karakter performa coil.
7. Hitung FPI dengan Hati-Hati
FPI atau Fin Per Inch menunjukkan jumlah fin dalam satu inch.
Tidak perlu menghitung seluruh fin sepanjang coil.
Pilih area yang fin-nya masih cukup rapi.
Kemudian hitung jumlah fin dalam jarak tertentu.
Jika fin existing sudah banyak tertekuk atau rusak, pilih beberapa area lalu bandingkan hasilnya.
FPI yang salah dapat membuat replacement coil mempunyai:
- luas heat transfer berbeda;
- airflow resistance berbeda;
- serta karakter pressure drop berbeda.
Karena itu, data FPI sebaiknya tetap dikumpulkan meskipun coil terlihat sederhana.
8. Ukur Diameter Tube
Diameter tube dapat diukur pada area tube atau U-bend yang dapat diakses.
Gunakan vernier caliper jika memungkinkan.
Jangan hanya menebak berdasarkan visual.
Tube dengan diameter yang terlihat hampir sama bisa mempunyai ukuran berbeda.
Catat juga tube pattern jika dapat diidentifikasi.
Misalnya susunan tube staggered atau pola lain yang digunakan existing coil.
Jika tube thickness diketahui dari drawing atau specification sheet, data tersebut juga sebaiknya disimpan.
9. Dokumentasikan Circuiting dan U-Bend
Circuiting adalah salah satu bagian yang paling sulit dibaca hanya dari foto depan.
Periksa sisi U-bend.
Dokumentasikan jalur tube sebanyak mungkin.
Ambil foto tegak lurus dari sisi U-bend dan header.
Jika perlu, buat sketsa sederhana.
Catat:
- jumlah circuit;
- jalur U-bend;
- hubungan circuit menuju header;
- posisi inlet;
- posisi outlet;
- serta tube arrangement.
Pada DX coil, circuiting sangat penting karena berhubungan dengan distribusi refrigerant.
Pada chilled water coil, circuiting juga memengaruhi water velocity dan pressure drop.
Perbedaan chilled water dan DX coil dibahas lebih lengkap pada artikel Cooling Coil AHU: Chilled Water Coil vs DX Coil, Apa Bedanya?.

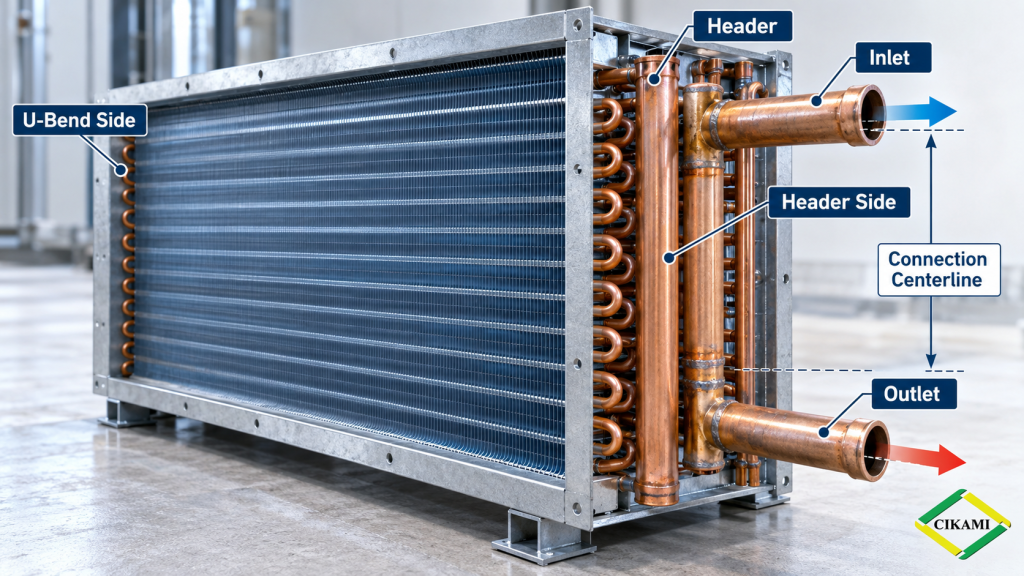

10. Ukur Header
Header perlu diukur secara terpisah dari casing.
Data yang perlu dicatat antara lain:
- diameter header;
- panjang header;
- posisi header;
- jarak header terhadap casing;
- tinggi connection;
- dan orientation.
Jika terdapat dua header, dokumentasikan keduanya.
Jangan hanya mencatat ukuran diameter.
Posisi header sangat menentukan apakah replacement coil dapat bertemu dengan piping existing tanpa modifikasi besar.
11. Ukur Inlet dan Outlet Connection
Connection adalah salah satu area yang paling sering menimbulkan masalah saat pemasangan.
Catat:
- diameter connection;
- panjang stub;
- jarak dari casing;
- posisi vertikal;
- posisi horizontal;
- arah connection;
- dan jenis sambungan.
Jika menggunakan flange, ukur flange juga.
Jika connection menggunakan threaded, brazed, atau welded connection, dokumentasikan dengan jelas.
Gunakan satu titik referensi yang konsisten.
Contohnya:
jarak center connection terhadap bottom casing.
Dengan cara tersebut, fabrikator dapat memahami posisi connection dengan lebih akurat dibanding hanya melihat foto.
12. Tandai Inlet dan Outlet dengan Jelas
Jangan mengandalkan ingatan.
Tandai mana:
inlet
dan mana
outlet.
Untuk chilled water coil, identifikasi CHWS dan CHWR jika tersedia.
Untuk DX coil, identifikasi suction dan liquid connection berdasarkan sistem existing.
Foto sebelum piping dilepas sangat membantu.
Kesalahan orientation dapat membuat coil baru secara dimensi benar, tetapi piping harus dirombak karena connection berada pada posisi yang salah.
13. Tentukan Sisi Header dan Sisi U-Bend
Gunakan referensi arah yang jelas.
Misalnya:
dilihat dari entering air side, header berada di kanan.
Atau:
dilihat dari service access, header berada di kiri.
Jangan hanya menulis:
“header kanan.”
Istilah kanan dan kiri dapat berubah tergantung dari sisi mana seseorang melihat coil.
Karena itu, orientation harus selalu mempunyai reference point.
Foto dengan tanda airflow menjadi sangat membantu.

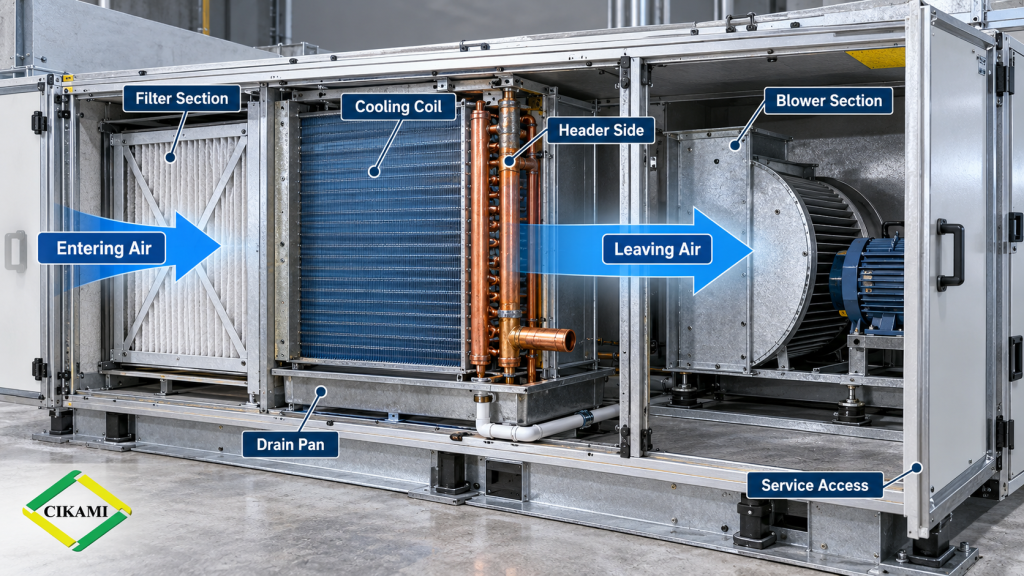

14. Catat Arah Airflow
Arah airflow perlu ditentukan:
entering air → coil → leaving air.
Jangan dianggap sepele.
Arah airflow membantu fabrikator memahami orientation coil terhadap header, drain pan, casing, dan unit.
Pada equipment tertentu, posisi connection dapat dirancang berdasarkan arah airflow.
Buat foto wide-angle dengan arah airflow dicatat pada drawing atau catatan proyek.
15. Periksa Casing, Flange, dan Mounting
Coil baru tidak dipasang dalam ruang kosong.
Ada casing dan mounting existing yang harus diikuti.
Periksa:
- material casing;
- ketebalan frame;
- flange;
- mounting hole;
- rail;
- bracket;
- support;
- screw location;
- dan stiffener.
Jika casing lama sudah rusak atau pernah dimodifikasi, dokumentasikan kondisinya.
Jangan otomatis menyalin kerusakan existing ke coil baru.
Namun perubahan casing juga tidak boleh dilakukan tanpa mempertimbangkan ruang instalasi.

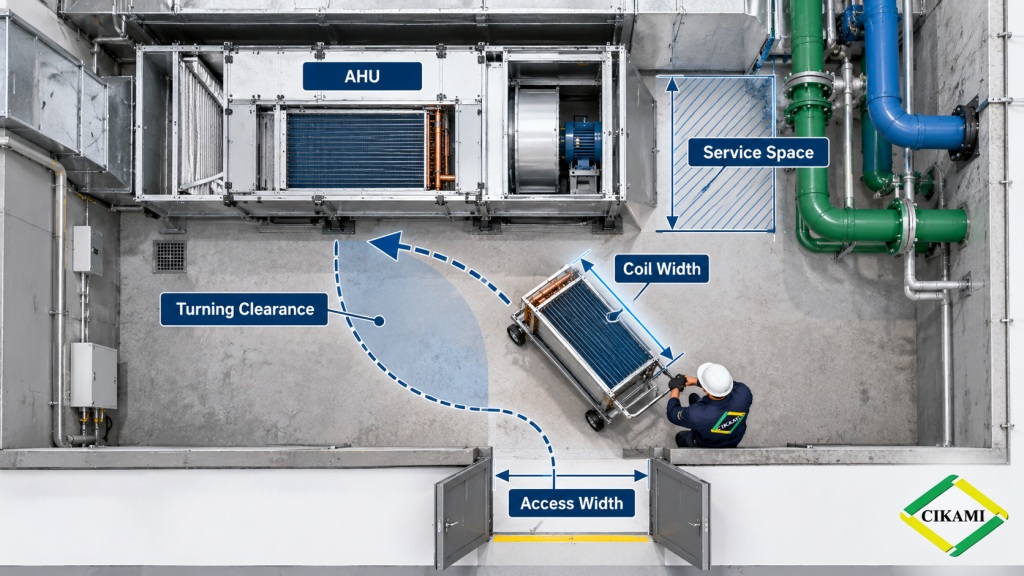

16. Ukur Clearance di Sekitar Coil
Ini sering tidak masuk drawing coil tetapi sangat penting di lapangan.
Periksa ruang di sekitar coil.
Apakah ada cukup ruang untuk:
- mengangkat coil;
- memutar coil;
- menarik coil keluar;
- memasukkan coil baru;
- memasang bolt;
- melakukan brazing atau welding connection;
- memasang insulation kembali?
Replacement coil yang ukurannya tepat tetap dapat gagal dipasang jika installation path tidak diperhitungkan.
Karena itu, ukur juga access opening.
Jangan hanya coil-nya.
17. Ukur Access Door atau Jalur Masuk Coil
Pada equipment yang berada di basement, ceiling, rooftop, atau mechanical room sempit, jalur delivery menjadi bagian penting.
Catat:
- ukuran access door;
- lebar koridor;
- tinggi opening;
- ruang di depan AHU;
- posisi piping;
- struktur;
- dan obstacle lainnya.
Coil besar terkadang perlu dibuat dalam konfigurasi tertentu agar dapat masuk ke lokasi pemasangan.
Pada proyek tertentu, replacement bahkan perlu dibuat multi-section.
Karena itu, ukuran terbesar yang bisa melewati access path sebaiknya diketahui sebelum coil difabrikasi.
18. Jangan Abaikan Drain Pan
Pada cooling coil AHU atau FCU, drain pan berhubungan dengan condensate management.
Saat mengukur replacement coil, perhatikan:
- posisi coil terhadap drain pan;
- clearance bawah;
- kemiringan;
- drain outlet;
- serta kondisi drain pan existing.
Coil baru yang terlalu rendah atau memiliki casing berbeda dapat mengganggu aliran kondensat.
Jika drain pan sudah korosi atau rusak, kondisi tersebut juga sebaiknya dicatat karena mungkin perlu diperbaiki bersamaan dengan replacement coil.
19. Foto Nameplate Equipment
Nameplate tidak menggantikan pengukuran coil.
Namun data tersebut dapat membantu mengidentifikasi:
- manufacturer;
- model;
- kapasitas;
- refrigerant;
- serial reference;
- dan informasi equipment lainnya.
Ambil foto nameplate dengan jelas.
Jika unit sudah tua dan label sulit dibaca, dokumentasikan bagian yang masih terlihat.
Kadang informasi model dapat membantu mencari drawing lama atau referensi desain.
20. Catat Jenis Media Pendingin
Replacement coil harus jelas menggunakan media apa.
Contohnya:
- chilled water;
- refrigerant;
- hot water;
- atau media lain.
Untuk DX coil, catat juga jenis refrigerant.
Untuk chilled water coil, jika tersedia catat:
- entering water temperature;
- leaving water temperature;
- water flow;
- dan operating pressure.
Data ini membantu memastikan replacement tidak hanya mengikuti bentuk fisik.
21. Jika Ada, Kumpulkan Operating Data
Semakin lengkap operating data, semakin baik.
Beberapa data yang berguna antara lain:
- airflow;
- entering air temperature;
- leaving air temperature;
- entering water temperature;
- leaving water temperature;
- water flow;
- refrigerant;
- capacity;
- pressure drop;
- design condition.
Pada unit lama, semua data tersebut mungkin tidak tersedia.
Tidak masalah.
Namun jangan mengabaikan data yang sebenarnya masih bisa diperoleh dari BAS, manual, drawing, atau historical record.
22. Jangan Mengukur Coil Saat Fin Sudah Sangat Rusak Tanpa Cross-Check
Fin yang sudah korosi atau tertekuk dapat membuat pengukuran tertentu kurang akurat.
Misalnya FPI.
Jika satu bagian fin sudah rusak berat, gunakan bagian lain sebagai reference.
Begitu juga dengan casing.
Jika casing sudah bengkok, ukuran existing mungkin tidak lagi merepresentasikan bentuk original.
Lakukan cross-check pada beberapa titik.
Untuk ukuran penting, jangan hanya mengukur sekali.
23. Gunakan Satuan yang Konsisten
Gunakan satu sistem satuan selama pengukuran.
Untuk pekerjaan fabrikasi lokal, mm biasanya lebih praktis untuk dimensioning.
Hindari mencampur:
inch,
cm,
dan mm
tanpa konversi yang jelas.
Contoh:
lebih baik tulis:
tube OD 12,7 mm
daripada sebagian drawing menggunakan 1/2 inch dan sebagian catatan menggunakan angka berbeda tanpa penjelasan.
Konsistensi mengurangi risiko salah interpretasi.
24. Buat Measurement Sheet
Untuk replacement coil yang cukup kompleks, jangan menyimpan seluruh data hanya di WhatsApp atau galeri foto.
Gunakan measurement sheet sederhana.
Minimal terdapat:
- project;
- equipment;
- jenis coil;
- dimension;
- face area;
- row;
- FPI;
- tube;
- header;
- connection;
- circuit;
- airflow direction;
- orientation;
- casing;
- quantity;
- dan notes.
Foto dapat diberi nomor lalu direferensikan ke measurement sheet.
Metode sederhana ini membantu mencegah informasi tercecer.
25. Cross-Check Sebelum Coil Lama Dilepas
Ini tahap yang sangat penting.
Sebelum coil existing dibongkar permanen, lakukan review ulang:
- dimensi sudah lengkap?
- header sudah diukur?
- connection sudah dicatat?
- orientation jelas?
- airflow sudah dicatat?
- U-bend sudah difoto?
- circuiting cukup terdokumentasi?
- access path sudah dicek?
- nameplate sudah difoto?
Setelah coil dibongkar dan piping dipotong, beberapa reference position akan lebih sulit direkonstruksi.
Karena itu, dokumentasi sebaiknya selesai sebelum dismantling.
Chilled Water Coil: Apa yang Perlu Dicek Tambahan?
Pada replacement chilled water coil, beberapa data tambahan perlu diperhatikan.
Selain ukuran fisik, periksa:
- supply-return orientation;
- control valve position;
- header size;
- piping clearance;
- water flow jika tersedia;
- entering-leaving water temperature;
- vent;
- drain;
- dan balancing arrangement.
Jangan sampai coil baru memiliki connection yang benar secara diameter tetapi sulit dihubungkan ke piping karena posisi center line berubah.
Untuk aplikasi tersebut, lihat juga Penggantian Cooling Water Coil.
DX Coil: Apa yang Perlu Dicek Tambahan?
Pada DX coil, circuiting dan refrigerant connection menjadi lebih kritis.
Data tambahan dapat mencakup:
- refrigerant type;
- suction connection;
- liquid connection;
- distributor;
- distributor tube;
- jumlah circuit;
- expansion device;
- dan suction orientation.
Jika existing coil mempunyai distributor, dokumentasikan detailnya sebelum dibongkar.
Custom DX coil yang ukuran fisiknya benar tetapi distribusi refrigerant tidak sesuai dapat menghasilkan performa yang buruk.
Untuk replacement DX application, lihat Penggantian Coil DX System.
Condenser Coil: Perhatikan Bentuk dan Airflow
Pada condenser coil, bentuk sering lebih kompleks.
Selain flat coil, terdapat kemungkinan:
- L-shape;
- V-shape;
- U-shape;
- atau konfigurasi lainnya.
Ukuran angle, bend, casing, header, fan position, dan airflow perlu didokumentasikan.
Pada outdoor unit yang sempit, beberapa centimeter perubahan geometry dapat memengaruhi pemasangan.
Untuk kebutuhan custom replacement, lihat Condenser Coil HVAC.
Apakah Replacement Coil Harus Persis Sama dengan Existing?
Secara fisik, replacement coil idealnya dapat terintegrasi dengan equipment existing.
Namun tidak semua detail harus disalin tanpa evaluasi.
Misalnya casing lama mungkin sudah terlalu tipis.
Material coating bisa diperbarui.
Connection dapat disesuaikan jika kondisi piping berubah.
Tetapi setiap perubahan perlu dinilai dampaknya.
Prinsipnya bukan membuat salinan visual.
Tujuannya adalah membuat replacement coil yang:
- dapat dipasang;
- sesuai dengan sistem;
- mempunyai connection yang benar;
serta memenuhi kebutuhan performa yang dituju.
Kesalahan Pengukuran yang Paling Sering Menimbulkan Masalah
Beberapa kesalahan sederhana dapat menghasilkan pekerjaan tambahan di site.
Contohnya:
Hanya mengukur casing
Fin area dan row tidak dicatat.
Header side tertukar
Coil datang dengan connection menghadap sisi yang salah.
Center connection tidak diukur
Diameter benar tetapi piping tidak align.
Coil depth salah
Coil bertabrakan dengan komponen internal AHU.
Access path tidak diukur
Coil selesai dibuat tetapi sulit dibawa masuk ke mechanical room.
Circuiting tidak didokumentasikan
Replacement menggunakan konfigurasi berbeda dari existing.
FPI hanya ditebak
Karakter airflow dan heat transfer dapat berubah.
Data menggunakan referensi kanan-kiri yang tidak jelas
Fabricator dan site team membaca orientation dari sisi berbeda.
Semua masalah tersebut sebenarnya dapat dikurangi dengan measurement sheet dan dokumentasi yang rapi.
Replacement Coil Bukan Hanya Pekerjaan Workshop
Custom fabrication memang dilakukan di workshop.
Namun keberhasilan replacement sangat bergantung pada data lapangan.
Workshop membutuhkan informasi dari site.
Site membutuhkan coil yang dibuat sesuai drawing.
Installation team membutuhkan connection dan casing yang sesuai.
Karena itu, pekerjaan replacement coil adalah kombinasi:
site measurement → engineering → fabrication → quality control → installation.
Jika satu tahap tidak mempunyai informasi yang cukup, masalah dapat muncul di tahap berikutnya.
Hubungan Pengukuran dengan Harga Coil
Data pengukuran juga memengaruhi quotation.
Row, FPI, tube, header, casing, dan complexity menentukan kebutuhan material serta proses fabrikasi.
Karena itu, quotation yang dibuat setelah measurement lengkap biasanya dapat lebih spesifik dibanding budget estimate berdasarkan foto.
Pembahasan faktor teknis pembentuk harga dapat dibaca pada artikel Harga Evaporator Coil dan Condenser Coil: Apa yang Menentukan Penawaran?.
CIKAMI sebagai Fabrikator Replacement Coil HVAC Lokal
PT Cipta Karya Mandiri Insani (CIKAMI) mendukung kebutuhan custom replacement coil HVAC untuk equipment komersial maupun industri.
Kebutuhan replacement dapat mencakup:
- cooling water coil;
- chilled water coil;
- evaporator coil;
- DX coil;
- condenser coil;
- coil AHU;
- coil FCU;
- serta berbagai custom finned-tube coil existing.
Data dapat dikembangkan dari:
- measurement existing;
- foto;
- drawing;
- nameplate;
- specification sheet;
- atau operating data yang tersedia.
Setelah data dikumpulkan, spesifikasi coil dapat dievaluasi sebelum masuk ke tahap fabrikasi.
Tujuannya bukan hanya menghasilkan coil baru dengan ukuran yang mirip.
Tujuannya adalah membuat replacement coil yang dapat terintegrasi dengan equipment existing dan kondisi aktual lapangan.
Jika pekerjaan membutuhkan modifikasi lebih luas seperti piping, support, casing, atau komponen HVAC lainnya, evaluasi dapat dikembangkan melalui Retrofit & Replacement HVAC.
CHECKLIST PENGUKURAN REPLACEMENT COIL HVAC
Sebelum meninggalkan lokasi survey, pastikan data berikut sudah diperiksa:
Identitas Equipment
- jenis equipment;
- model;
- nameplate;
- jenis coil;
- media pendingin.
Dimensi
- overall length;
- overall height;
- overall depth;
- finned face length;
- finned face height.
Coil Construction
- row;
- FPI;
- tube diameter;
- tube pattern;
- circuiting;
- U-bend.
Header & Connection
- header diameter;
- header length;
- inlet;
- outlet;
- connection diameter;
- connection position;
- connection orientation.
Orientation
- airflow direction;
- header side;
- U-bend side;
- top-bottom orientation.
Casing & Installation
- casing;
- flange;
- mounting;
- support;
- drain pan;
- access opening;
- installation clearance.
Supporting Data
- foto;
- drawing;
- airflow;
- water flow;
- refrigerant;
- operating temperature;
- capacity.
Semakin lengkap checklist tersebut, semakin kecil kemungkinan detail penting tertinggal sebelum custom fabrication dimulai.
FAQ Replacement Coil HVAC
Replacement coil HVAC adalah coil baru yang dibuat atau disediakan untuk menggantikan coil existing pada AHU, FCU, condenser, DX system, atau equipment HVAC lainnya.
Panjang, tinggi, dan depth penting, tetapi tidak cukup. Face area, row, FPI, tube diameter, header, connection, casing, orientation, dan circuiting juga perlu diperhatikan.
Tidak.
Dua coil dengan panjang dan tinggi sama dapat memiliki jumlah row, FPI, tube, circuiting, header, dan performa yang berbeda.
Selalu gunakan reference point yang jelas, misalnya dilihat dari entering air side atau service access. Hindari menulis “header kanan” tanpa menjelaskan dari sisi mana coil dilihat.
Arah airflow membantu menentukan orientation coil, header, entering-leaving air side, posisi drain pan, serta hubungan coil dengan komponen AHU lainnya.
Tidak selalu.
Banyak data dapat dikumpulkan saat coil masih terpasang. Bahkan posisi header, piping, orientation, dan installation clearance justru sebaiknya didokumentasikan sebelum dismantling.
Bisa dievaluasi melalui reverse measurement, dokumentasi existing, nameplate equipment, operating data, dan informasi sistem yang masih tersedia.
Ya.
CIKAMI mendukung evaluasi custom replacement coil berdasarkan data existing, dimensi, row, FPI, tube, circuiting, header, connection, casing, serta kebutuhan sistem.
Mau Membuat Replacement Coil HVAC?
Sebelum meminta coil baru dibuat, jangan hanya kirim:
panjang × tinggi.
Dokumentasikan juga:
row,
FPI,
tube,
header,
connection,
orientation,
airflow,
casing,
dan installation clearance.
Jika data existing belum lengkap, pengukuran dapat dilakukan untuk menentukan informasi apa yang masih dibutuhkan sebelum fabrikasi.
CIKAMI mendukung kebutuhan replacement coil AHU, FCU, chilled water coil, evaporator coil, DX coil, condenser coil, dan custom finned-tube coil HVAC lokal untuk aplikasi komersial maupun industri.
