Ketika coil HVAC existing bocor, korosi, atau spare part original sudah sulit diperoleh, custom coil HVAC sering menjadi salah satu opsi untuk mempertahankan equipment yang masih layak digunakan.
Namun, proses membuat coil baru tidak cukup hanya dengan mengirim ukuran:
panjang × tinggi × tebal.
Dua coil yang terlihat sama secara fisik belum tentu mempunyai performa yang sama.
Jumlah row, FPI, diameter tube, circuiting, ukuran header, posisi connection, media pendingin, airflow, hingga kapasitas desain dapat memengaruhi karakter coil.
Karena itu, semakin lengkap data existing yang tersedia, semakin baik pula proses identifikasi, quotation, drawing, dan fabrikasi replacement coil.
Bagi customer yang belum memiliki drawing lengkap, proses tetap bisa dimulai dari data dasar.
Foto existing, ukuran awal, nameplate unit, dan informasi jenis sistem sudah dapat membantu fabrikator memahami kebutuhan coil.
Kenapa Data Existing Sangat Penting untuk Custom Coil HVAC?
Custom coil dibuat untuk menyesuaikan equipment tertentu.
Artinya, coil baru tidak hanya harus muat secara fisik, tetapi juga harus dapat bekerja sesuai kebutuhan sistem.
Misalnya terdapat dua cooling coil dengan ukuran face area sama.
Coil pertama menggunakan 4 row.
Coil kedua menggunakan 6 row.
Keduanya terlihat hampir serupa dari depan, tetapi mempunyai ketebalan, surface area, pressure drop, dan kemampuan heat transfer yang berbeda.
Hal yang sama berlaku pada FPI, tube diameter, circuiting, dan header.
Karena itu, proses fabrikasi sebaiknya dimulai dari sebanyak mungkin data existing.
Data tersebut membantu menjawab tiga pertanyaan dasar:
- apakah coil baru dapat dipasang di housing existing;
- apakah connection dan header sesuai dengan sistem;
- dan apakah konfigurasi coil mendekati kebutuhan performa unit.
Pertama, Tentukan Jenis Coil yang Akan Dibuat
Sebelum melakukan pengukuran detail, tentukan terlebih dahulu jenis coil dan aplikasinya.
Custom coil HVAC dapat berupa:
- evaporator coil;
- condenser coil;
- chilled water coil;
- cooling water coil;
- DX coil;
- heating coil;
- atau finned-tube coil untuk aplikasi khusus.
Informasi ini penting karena masing-masing coil bekerja dengan media dan kondisi operasi yang berbeda.
Pada chilled water coil, media yang mengalir di dalam tube adalah air dingin.
Pada DX coil atau evaporator coil, media yang digunakan adalah refrigerant.
Pada condenser coil, refrigerant melepaskan panas menuju udara luar.
Karena itu, satu data yang sangat sederhana tetapi penting untuk diberikan di awal adalah:
coil ini digunakan untuk apa dan berada di equipment apa?
Contohnya:
“Cooling coil AHU chilled water.”
“Evaporator coil FCU DX.”
“Condenser coil air cooled chiller.”
“Coil replacement untuk condensing unit.”
Untuk kebutuhan custom evaporator coil, CIKAMI juga menyediakan halaman khusus Evaporator Coil HVAC.
Sedangkan untuk condenser application, lihat Condenser Coil HVAC.
Data Minimum untuk Memulai Identifikasi Custom Coil
Customer tidak selalu harus memiliki drawing engineering yang lengkap.
Untuk tahap awal, beberapa data sederhana sudah dapat digunakan untuk membuka proses diskusi.
Data minimum yang sebaiknya dikirim meliputi:
- foto existing coil dari beberapa sisi;
- panjang, tinggi, dan ketebalan coil;
- posisi serta ukuran connection;
- informasi equipment tempat coil digunakan;
- nameplate unit jika tersedia;
- dan jenis sistem, misalnya chilled water atau DX.
Dari data tersebut, fabrikator dapat mulai melihat bentuk coil, konfigurasi header, jenis casing, posisi inlet-outlet, dan kemungkinan konstruksi existing.
Namun, untuk proses fabrikasi final, biasanya diperlukan data yang lebih detail.

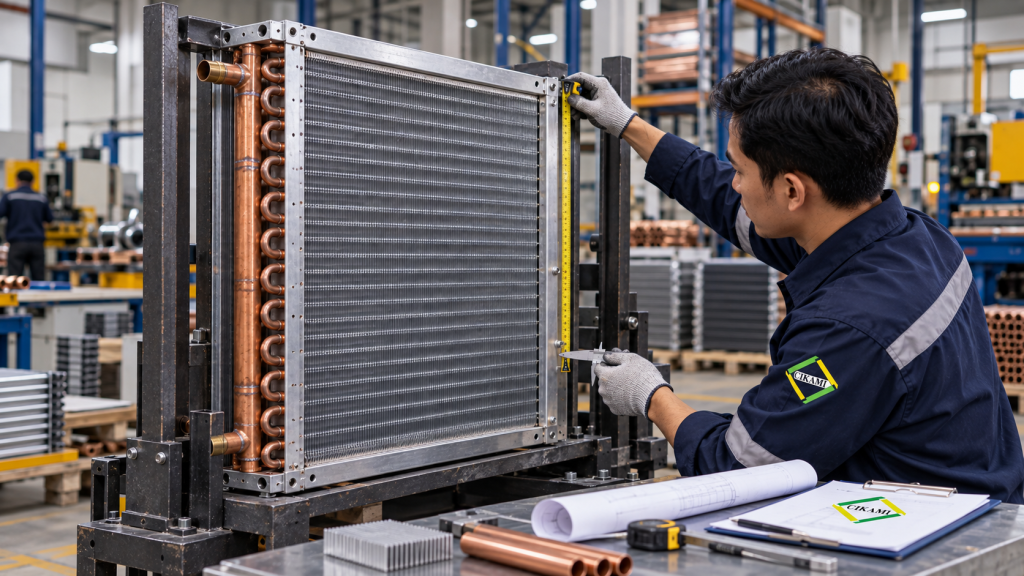

Ukuran Panjang, Tinggi, dan Ketebalan Coil
Dimensi dasar tetap menjadi data pertama yang dibutuhkan.
Ukuran yang perlu diperhatikan adalah:
panjang atau face length,
tinggi atau face height,
serta ketebalan coil.
Pengukuran sebaiknya tidak hanya mengikuti ukuran casing luar.
Bedakan antara:
- overall casing dimension;
- actual finned face area;
- dan space yang tersedia di dalam equipment.
Hal ini penting karena casing bisa memiliki flange, support, mounting hole, atau frame yang membuat ukuran total lebih besar dibanding face area coil.
Untuk replacement AHU atau FCU, ruang untuk menarik coil keluar dan memasukkan coil baru juga perlu diperhatikan.
Jumlah Row
Row menunjukkan jumlah lapisan tube dari sisi entering air menuju leaving air.
Contohnya:
2 row,
4 row,
6 row,
atau konfigurasi lainnya.
Jumlah row sangat memengaruhi ketebalan coil dan luas permukaan perpindahan panas.
Semakin banyak row bukan berarti selalu semakin baik.
Penambahan row juga dapat meningkatkan air pressure drop dan mengubah karakter airflow.
Karena itu, jumlah row existing sebaiknya diidentifikasi dan tidak diubah tanpa pertimbangan desain.
FPI atau Fin Per Inch
FPI menunjukkan jumlah fin dalam satu inch panjang coil.
Kerapatan fin berpengaruh terhadap:
- luas permukaan heat transfer;
- airflow resistance;
- pressure drop;
- kecenderungan coil menangkap kotoran;
- dan karakter maintenance.
FPI dapat berbeda antara satu aplikasi dengan aplikasi lainnya.
Karena itu, ketika membuat custom replacement coil, menyalin dimensi luar tetapi menggunakan FPI yang berbeda dapat menghasilkan karakter coil yang berbeda pula.
Untuk pengukuran lapangan, FPI dapat dihitung dari jarak atau jumlah fin pada area tertentu.

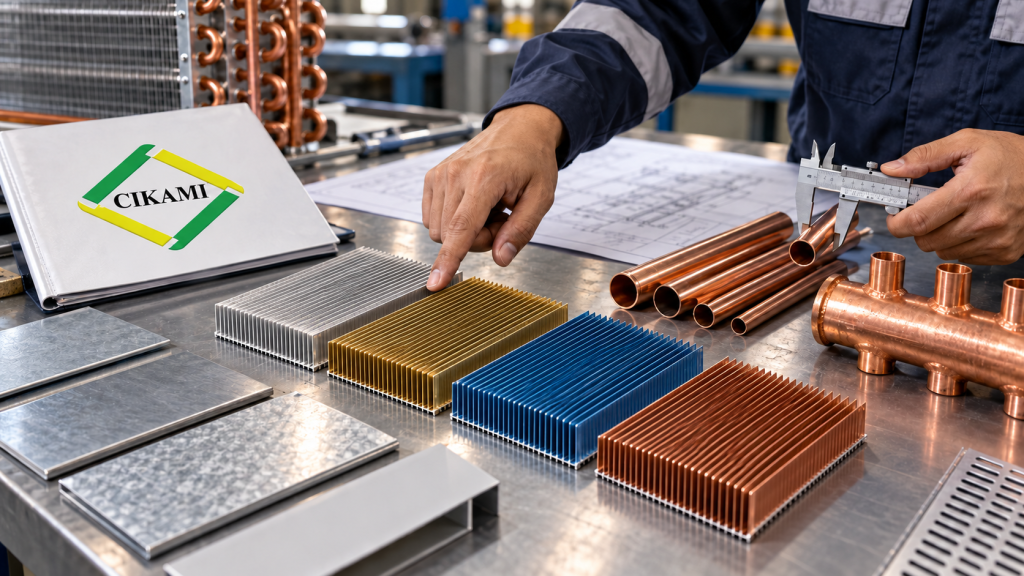

Diameter dan Ketebalan Tube
Tube merupakan jalur media pendingin di dalam coil.
Beberapa hal yang perlu diidentifikasi antara lain:
- outside diameter tube;
- tube thickness jika datanya tersedia;
- tube pattern;
- material tube;
- dan konfigurasi tube di dalam coil.
Diameter tube dapat memengaruhi flow, velocity, pressure drop, serta circuiting.
Jadi, mengganti tube size tanpa perhitungan tidak disarankan hanya karena material tertentu lebih mudah tersedia.
Jika coil existing menggunakan copper tube, data diameter existing menjadi salah satu informasi penting untuk fabrikasi.

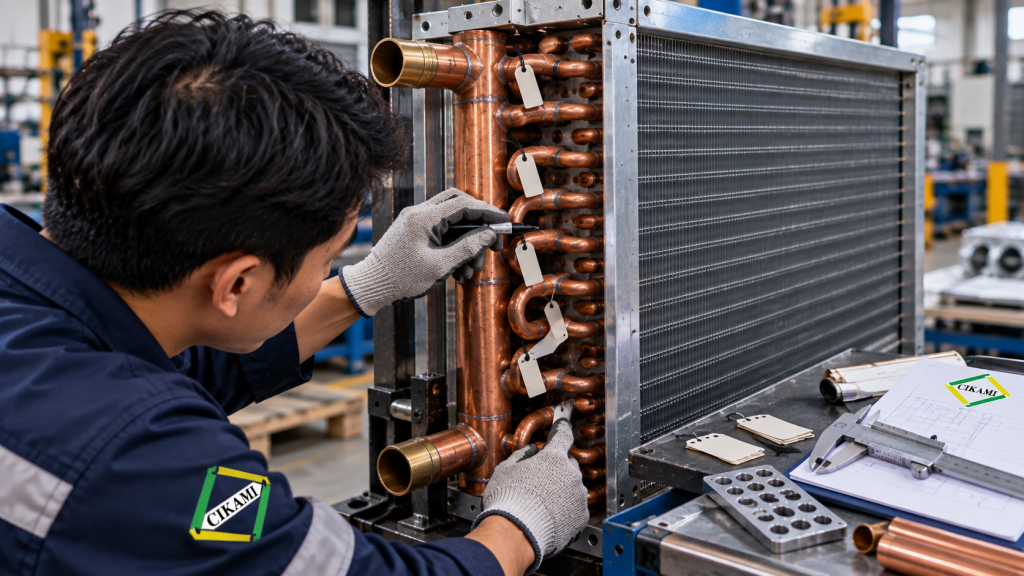

Circuiting
Circuiting merupakan salah satu data terpenting sekaligus salah satu yang paling sering terlewat.
Dari luar, dua coil dapat terlihat sama.
Namun jalur aliran di dalam tube bisa berbeda.
Circuiting menentukan bagaimana chilled water atau refrigerant bergerak melalui coil.
Pada chilled water coil, circuiting akan berhubungan dengan water velocity, flow distribution, dan pressure drop.
Pada DX coil, circuiting menjadi lebih sensitif karena distribusi refrigerant dan proses evaporasi juga harus diperhatikan.
Karena itu, jika existing coil masih dapat dibongkar atau diamati, pola U-bend dan connection sebaiknya didokumentasikan.
Jika drawing tersedia, circuiting diagram sangat membantu proses fabrikasi.
Header dan Connection
Header menghubungkan beberapa circuit di dalam coil menuju supply dan return system.
Untuk custom coil, beberapa data yang perlu diperhatikan antara lain:
- diameter header;
- panjang header;
- material;
- posisi header;
- arah connection;
- ukuran inlet dan outlet;
- jenis connection;
- serta jarak connection terhadap casing.
Kesalahan beberapa sentimeter pada posisi connection bisa menghasilkan masalah saat pemasangan.
Terutama ketika existing piping tidak mempunyai cukup ruang untuk dimodifikasi.
Karena itu, foto connection dari depan, samping, dan atas sangat membantu.
Arah Airflow
Arah airflow juga perlu diketahui.
Terutama jika posisi header, drain pan, casing, atau konfigurasi coil berbeda antara entering air side dan leaving air side.
Informasi sederhana berupa:
udara masuk dari sisi mana dan keluar ke sisi mana
sudah sangat membantu.
Pada beberapa unit, coil dipasang secara vertikal.
Pada unit lain, coil dapat memiliki kemiringan, bentuk khusus, atau konfigurasi tertentu untuk menyesuaikan casing.
Semua kondisi ini perlu didokumentasikan sebelum custom fabrication.

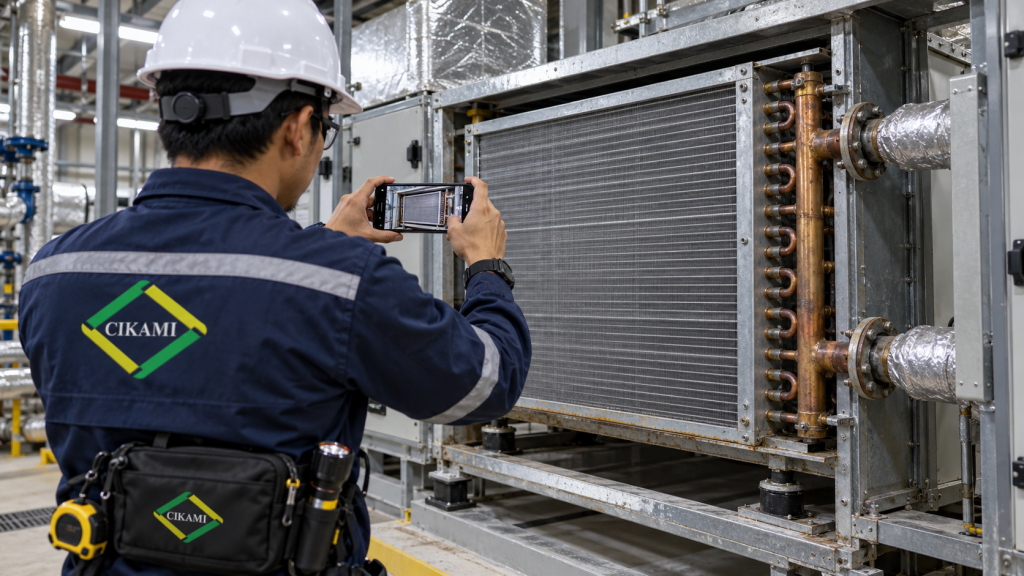

Foto Existing Coil
Foto merupakan salah satu data paling mudah dikirim tetapi sangat bernilai.
Jangan hanya kirim satu foto dari depan.
Idealnya, dokumentasikan:
- tampak depan coil;
- sisi belakang;
- sisi header;
- sisi U-bend;
- bagian atas;
- bagian bawah;
- connection;
- casing;
- serta posisi coil di dalam unit.
Tambahkan objek pembanding atau meteran pada beberapa foto jika diperlukan.
Foto yang jelas dapat membantu melihat:
fin arrangement,
header configuration,
tube pattern,
casing,
mounting,
dan kemungkinan area yang membutuhkan modifikasi.
Nameplate Unit
Jika coil masih terpasang pada AHU, FCU, chiller, condensing unit, atau equipment lainnya, foto nameplate unit sebaiknya ikut dikirim.
Nameplate dapat memberikan informasi seperti:
- manufacturer;
- model;
- capacity;
- electrical data;
- refrigerant;
- dan informasi lain tergantung equipment.
Data tersebut tidak otomatis memberikan seluruh spesifikasi coil.
Namun, nameplate dapat menjadi referensi tambahan untuk memahami aplikasi existing.
Terutama jika customer tidak memiliki drawing.
Drawing Existing Jika Masih Tersedia
Drawing lama merupakan data yang sangat membantu.
Terutama apabila drawing mencantumkan:
- coil dimension;
- row;
- FPI;
- tube;
- circuiting;
- header;
- connection;
- capacity;
- airflow;
- water flow;
- temperature;
- dan pressure drop.
Namun, drawing sebaiknya tetap dibandingkan dengan kondisi aktual.
Equipment yang sudah beroperasi bertahun-tahun mungkin pernah mengalami modifikasi.
Karena itu, jangan langsung menganggap drawing lama selalu sama dengan kondisi terakhir di lapangan.
Data Tambahan untuk Chilled Water Coil
Jika coil yang akan dibuat adalah chilled water coil atau cooling water coil, beberapa operating data akan sangat membantu.
Contohnya:
- chilled water entering temperature;
- chilled water leaving temperature;
- water flow;
- air entering temperature;
- air leaving temperature;
- airflow;
- capacity;
- dan pressure drop jika tersedia.
Data tersebut membantu mengevaluasi apakah coil replacement hanya perlu mengikuti existing atau perlu dikaji kembali berdasarkan kondisi operasi.
Untuk kebutuhan replacement chilled water coil, lihat juga halaman Penggantian Cooling Water Coil.
Data Tambahan untuk DX Coil
Pada DX coil, informasi refrigerant menjadi sangat penting.
Data yang sebaiknya diberikan meliputi:
- jenis refrigerant;
- kapasitas;
- liquid connection;
- suction connection;
- circuiting;
- jumlah circuit;
- distributor jika digunakan;
- airflow;
- entering air condition;
- leaving air condition;
- serta informasi expansion device jika tersedia.
Mengganti refrigerant atau membuat coil berdasarkan refrigerant yang salah dapat menghasilkan desain yang tidak sesuai dengan sistem existing.
Karena itu, jangan hanya mengandalkan ukuran fisik.
Pada pekerjaan DX replacement, CIKAMI juga mendukung Penggantian Coil DX System.
Data Tambahan untuk Condenser Coil
Pada condenser coil, beberapa parameter lain juga perlu diperhatikan.
Misalnya:
- jenis refrigerant;
- kapasitas;
- jumlah fan;
- airflow;
- posisi fan;
- bentuk coil;
- temperatur outdoor desain;
- circuiting;
- connection;
- serta konfigurasi heat rejection equipment.
Condenser coil dapat berbentuk flat, V-shape, L-shape, U-shape, atau bentuk khusus lainnya tergantung equipment.
Karena itu, foto dan pengukuran bentuk existing sangat penting.
Untuk application yang menggunakan condenser terpisah, lihat juga Remote Condenser HVAC.
Jangan Lupa Kondisi Casing dan Mounting
Custom coil bukan hanya fin dan tube.
Coil juga perlu dipasang kembali ke dalam equipment.
Karena itu, data casing dan mounting perlu diperhatikan.
Periksa:
- casing thickness;
- flange;
- mounting hole;
- support;
- rail;
- frame;
- arah pemasangan;
- serta clearance.
Ini terutama penting pada AHU lama.
Kadang coil existing sudah mengalami modifikasi casing atau support selama masa operasi.
Jika coil baru hanya mengikuti drawing original tanpa melihat kondisi aktual, masalah instalasi dapat muncul.
Kesalahan yang Sering Terjadi Saat Mengirim Data Custom Coil
Salah satu kesalahan paling umum adalah hanya mengirim foto depan dan dua ukuran.
Contohnya:
“Pak, coil ukuran 1.200 × 800. Bisa dibuat?”
Ukuran tersebut belum menjawab:
berapa row?
berapa FPI?
tube size?
berapa tebal?
header di mana?
connection berapa?
media pendinginnya apa?
circuiting bagaimana?
coil dipasang di equipment apa?
Karena itu, quotation awal mungkin masih bisa diberikan berdasarkan asumsi.
Namun untuk fabrikasi final, asumsi perlu dikurangi sebanyak mungkin.
Semakin sedikit data yang tersedia, semakin besar kebutuhan untuk melakukan klarifikasi atau survey.
Bagaimana Jika Coil Sudah Rusak dan Datanya Tidak Lengkap?
Ini cukup umum.
Existing coil bisa sudah:
- korosi;
- bocor;
- pernah direpair;
- casing berubah;
- label hilang;
- atau bahkan sebagian tube sudah dimodifikasi.
Dalam kondisi seperti ini, reverse measurement dapat dilakukan untuk mengumpulkan data sebanyak mungkin dari coil existing.
Data fisik kemudian dibandingkan dengan informasi unit, operating condition, nameplate, atau drawing yang masih tersedia.
Jika coil lama masih dapat dibawa ke workshop, proses identifikasi bisa dilakukan lebih detail.
Jika tidak memungkinkan, site measurement dapat menjadi pilihan.
Apakah Custom Coil Harus Sama Persis dengan Existing?
Tidak selalu dalam arti semua bagian harus identik secara visual.
Namun coil baru harus sesuai dengan kebutuhan sistem.
Pada beberapa proyek, material atau konstruksi tertentu dapat diperbarui karena material lama sudah tidak tersedia.
Coating juga dapat ditambahkan jika kondisi lingkungan membutuhkan perlindungan tambahan.
CIKAMI menyediakan opsi Anti-Corrosion Coil HVAC untuk aplikasi yang membutuhkan perlindungan permukaan lebih lanjut.
Perubahan tetap perlu mempertimbangkan heat transfer, airflow, pressure drop, compatibility, dan kondisi equipment.
Prinsipnya bukan:
“dibikin mirip.”
Melainkan:
“dibuat agar dapat menggantikan fungsi existing dengan spesifikasi yang sesuai.”
Data yang Lengkap Membantu Proses Quotation Lebih Akurat
Data custom coil juga memengaruhi proses quotation.
Tanpa mengetahui row, FPI, tube, casing, header, atau connection, kebutuhan material belum dapat dihitung secara akurat.
Semakin lengkap data yang tersedia, semakin jelas pula:
- kebutuhan aluminium fin;
- copper tube;
- casing;
- header;
- fitting;
- coating;
- fabrication complexity;
- dan kebutuhan pekerjaan tambahan.
Karena itu, mengirim data yang lengkap sejak awal dapat mengurangi revisi quotation.
Pembahasan detail mengenai faktor pembentuk harga akan dibahas terpisah dalam artikel mengenai harga evaporator coil dan condenser coil, sehingga halaman ini tetap fokus pada persiapan data untuk fabrikasi.
Apakah Perlu Survey ke Lapangan?
Tidak selalu.
Jika customer mempunyai drawing lengkap dan dokumentasi existing yang baik, proses awal dapat dilakukan tanpa survey.
Namun survey menjadi lebih penting jika:
- coil sulit diukur;
- equipment sudah dimodifikasi;
- drawing tidak tersedia;
- connection rumit;
- casing sangat sempit;
- replacement membutuhkan modifikasi piping;
- atau risiko salah ukuran cukup tinggi.
Pada pekerjaan tertentu, beberapa milimeter hingga beberapa sentimeter dapat menentukan apakah coil baru dapat dipasang dengan mudah atau justru membutuhkan modifikasi besar.
Karena itu, keputusan survey sebaiknya mempertimbangkan tingkat risiko.
Custom Coil dan Replacement HVAC
Kadang kebutuhan custom coil ternyata hanya satu bagian dari pekerjaan yang lebih besar.
Misalnya:
coil harus diganti,
tetapi casing AHU juga keropos.
Drain pan rusak.
Piping perlu dimodifikasi.
Valve sudah bermasalah.
Support tidak layak.
Atau kapasitas sistem sudah berubah.
Dalam kondisi seperti ini, replacement coil dapat digabungkan dengan pekerjaan Retrofit & Replacement HVAC.
Pendekatan tersebut memungkinkan equipment existing tetap dipertahankan tetapi komponen yang sudah tidak layak dapat diperbarui.
CIKAMI sebagai Produsen dan Fabrikator Custom Coil HVAC Lokal
PT Cipta Karya Mandiri Insani (CIKAMI) mendukung fabrikasi custom coil HVAC lokal untuk kebutuhan commercial dan industrial HVAC.
Jenis coil yang dapat dievaluasi mencakup:
- evaporator coil;
- condenser coil;
- cooling water coil;
- chilled water coil;
- DX coil;
- coil AHU;
- coil FCU;
- serta berbagai finned-tube coil custom untuk equipment existing.
Proses dapat dimulai dari foto dan dimensi awal.
Jika data lengkap tersedia, spesifikasi dapat dikembangkan lebih detail.
Jika data terbatas, existing coil dapat diukur atau dievaluasi untuk mendapatkan parameter penting sebelum fabrikasi.

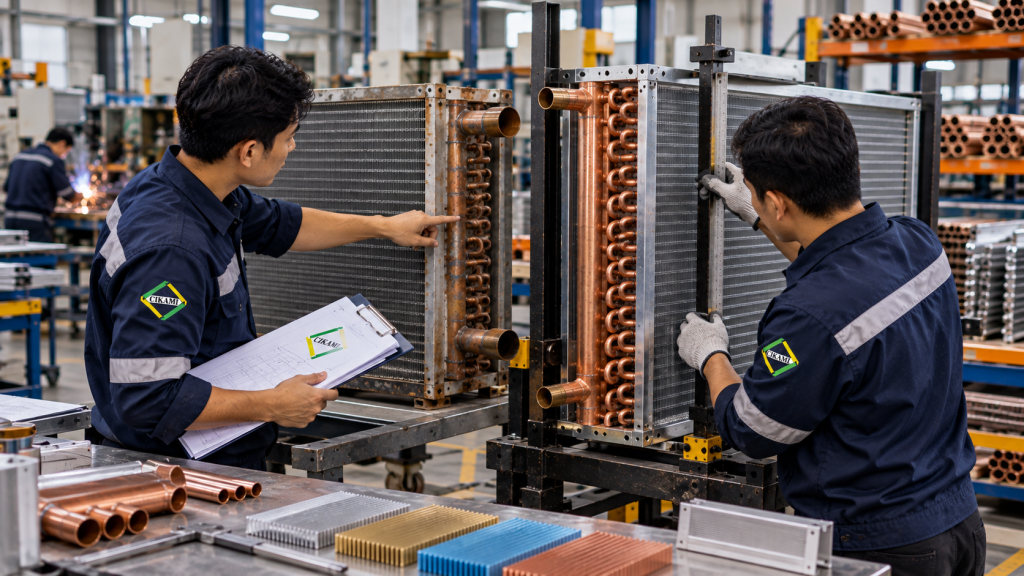

Dalam proses produksi, coil dapat melibatkan tahapan seperti:
fin preparation,
tube preparation,
tube insertion,
expansion,
circuiting,
header fabrication,
brazing,
casing,
inspection,
dan leak testing.
Dengan pendekatan tersebut, custom coil tidak hanya dibuat sebagai spare part fisik.
Coil dibuat untuk terintegrasi dengan unit existing dan kebutuhan sistem HVAC yang dilayaninya.
Untuk melihat produk dan layanan HVAC CIKAMI secara lebih luas, kunjungi Product & Services.
Checklist Cepat Sebelum Minta Quotation Custom Coil HVAC
Sebelum menghubungi fabrikator, siapkan sebanyak mungkin data berikut:
- foto existing coil dari berbagai sisi;
- panjang × tinggi × tebal;
- ukuran face area;
- jumlah row;
- FPI;
- diameter tube;
- header size;
- inlet-outlet connection;
- posisi connection;
- circuiting jika tersedia;
- jenis media pendingin;
- refrigerant untuk DX atau condenser coil;
- airflow jika tersedia;
- water flow untuk chilled water coil;
- kapasitas;
- nameplate equipment;
- drawing lama;
- informasi kerusakan existing;
- serta lokasi pemasangan.
Tidak semua data tersebut wajib tersedia pada kontak pertama.
Namun semakin banyak informasi yang diberikan, semakin cepat proses identifikasi kebutuhan custom coil.
FAQ Custom Coil HVAC
Custom coil HVAC adalah coil yang dibuat berdasarkan kebutuhan equipment tertentu, baik untuk unit baru maupun replacement coil existing. Dimensi, row, FPI, tube, circuiting, header, connection, casing, dan operating condition dapat disesuaikan dengan aplikasinya.
Belum.
Panjang dan tinggi hanya merupakan sebagian data. Untuk fabrikasi yang lebih akurat, perlu diperhatikan juga ketebalan, row, FPI, tube, circuiting, header, connection, dan jenis media pendingin.
Bisa dievaluasi.
Foto existing, pengukuran fisik, nameplate unit, dan data operasi dapat digunakan sebagai dasar identifikasi apabila drawing asli sudah tidak tersedia.
Untuk tahap awal, kirim foto coil, ukuran panjang × tinggi × tebal, posisi dan ukuran connection, informasi equipment, serta jenis coil atau media pendingin.
Bisa dievaluasi.
Coil AHU existing dapat diukur untuk mendapatkan data face area, row, FPI, tube, header, connection, casing, dan parameter lain sebelum membuat replacement coil.
Ya.
CIKAMI mendukung fabrikasi custom evaporator coil, condenser coil, chilled water coil, cooling water coil, DX coil, dan berbagai finned-tube coil untuk kebutuhan HVAC komersial maupun industri.
Kebutuhan survey atau pengukuran dapat dievaluasi berdasarkan kondisi proyek, kelengkapan data, lokasi equipment, dan risiko pemasangan replacement coil.
Mau Minta Quotation Custom Coil HVAC?
Tidak perlu menunggu sampai seluruh data engineering lengkap.
Untuk tahap awal, siapkan:
foto existing coil,
dimensi dasar,
nameplate,
posisi connection,
dan informasi jenis sistem.
Dari sana, data yang masih kurang dapat diidentifikasi sebelum masuk ke proses fabrikasi.
CIKAMI mendukung kebutuhan custom evaporator coil, custom condenser coil, cooling water coil, DX coil, replacement coil AHU/FCU, dan fabrikasi coil HVAC lokal untuk berbagai aplikasi komersial dan industri.
