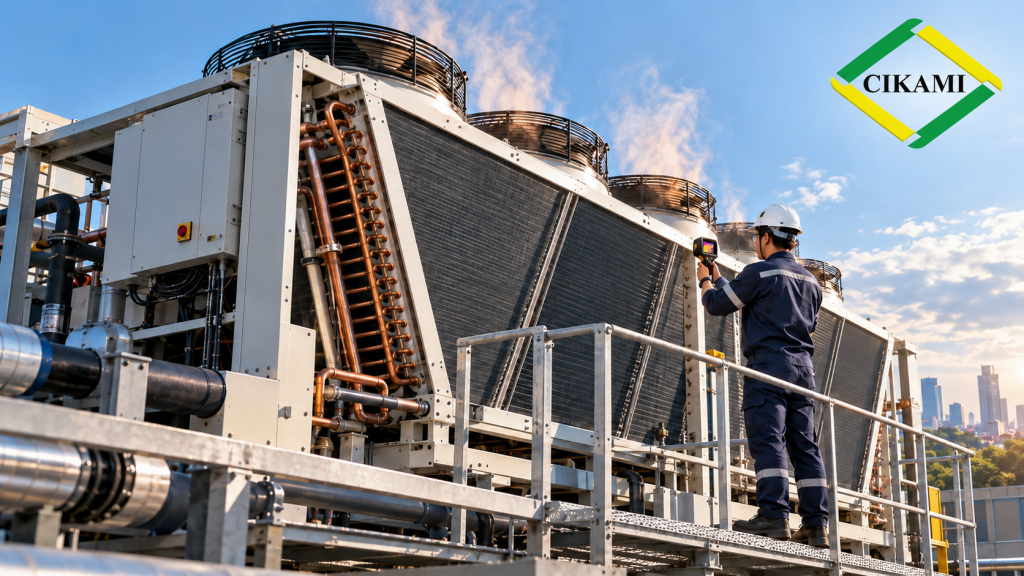

Saat AC atau air cooled chiller mulai bekerja lebih berat, perhatian sering langsung tertuju pada compressor, refrigerant, atau control system.
Padahal, pada sistem air cooled, salah satu proses yang sangat menentukan performa adalah heat rejection atau pembuangan panas melalui condenser coil dan airflow outdoor.
Di sinilah condenser coil outdoor bekerja.
Coil harus memindahkan panas dari refrigerant ke udara luar secara stabil. Jika proses tersebut terganggu, tekanan kerja dapat meningkat, compressor bekerja lebih berat, kapasitas pendinginan turun, dan unit lebih mudah mengalami alarm atau trip.
Karena itu, condenser coil sebaiknya tidak hanya dinilai dari apakah permukaannya terlihat bersih.
Kondisi fin, tube, fan, airflow, temperatur outdoor, jarak antar unit, hingga kemungkinan udara panas kembali tersedot menuju coil perlu dibaca sebagai satu sistem.
Untuk kebutuhan produk, custom, maupun replacement, CIKAMI juga menyediakan halaman khusus Condenser Coil HVAC yang membahas spesifikasi, fabrikasi, dan data existing yang dibutuhkan untuk membuat coil pengganti.
Apa Itu Heat Rejection pada Sistem HVAC?
Sistem pendingin tidak hanya bekerja dengan menyerap panas dari ruangan.
Panas yang sudah diserap tersebut juga harus dibuang kembali ke lingkungan.
Pada sistem Direct Expansion atau DX, refrigerant menyerap panas pada sisi evaporator. Setelah melewati compressor, refrigerant bergerak menuju condenser dalam kondisi tekanan dan temperatur yang lebih tinggi.
Di condenser coil, panas kemudian dilepaskan melalui tube dan fin sebelum dibawa keluar oleh aliran udara.
Proses pembuangan panas tersebut disebut heat rejection.
Jika panas dapat dilepaskan dengan baik, sistem dapat bekerja dalam kondisi yang lebih stabil.
Sebaliknya, jika panas sulit dibuang, sisi condenser dapat memberikan beban tambahan terhadap compressor.
Pada air cooled chiller, prinsipnya sama.
Panas dari sistem chilled water pada akhirnya harus dibuang ke udara luar melalui condenser coil dan fan.
CIKAMI membahas troubleshooting sistem tersebut lebih lengkap dalam artikel Air Cooled Chiller Tidak Dingin: Cek Condenser Coil, Fan, dan Airflow Outdoor.
Kenapa Condenser Coil Outdoor Sangat Menentukan Performa?
Condenser coil outdoor menjadi titik perpindahan panas antara refrigerant dan udara luar.
Karena itu, kemampuan sistem membuang panas sangat dipengaruhi oleh kondisi coil dan udara yang melewatinya.
Beberapa faktor yang menentukan performa heat rejection antara lain:
- kebersihan dan kondisi fin condenser coil;
- luas face area;
- jumlah row;
- FPI atau kerapatan fin;
- diameter tube;
- circuiting;
- airflow dari condenser fan;
- temperatur udara outdoor;
- service clearance di sekitar unit;
- jarak antar outdoor unit;
- potensi hot-air recirculation;
- serta kondisi korosi atau kerusakan fisik pada coil.
Dua condenser coil dengan ukuran luar yang hampir sama belum tentu mempunyai kemampuan heat rejection yang sama.
Perbedaan jumlah row, FPI, diameter tube, circuiting, dan airflow dapat menghasilkan karakter kerja yang berbeda.
Karena itu, pada pekerjaan replacement, coil baru tidak cukup dibuat hanya berdasarkan panjang, tinggi, dan tebal.
Spesifikasi teknis existing tetap perlu diperiksa.
Condenser Coil, Coil Condenser, atau Coil Kondensor?
Dalam praktik lapangan, istilah untuk komponen ini dapat berbeda.
Ada yang menyebut condenser coil.
Ada juga yang menggunakan istilah coil condenser atau coil kondensor.
Ketiganya biasanya merujuk pada heat exchanger pada sisi pembuangan panas sistem refrigerasi.
Untuk proses fabrikasi atau replacement, istilah yang digunakan bukan bagian terpenting.
Yang jauh lebih penting adalah memastikan data teknis coil dapat diidentifikasi dengan benar.
Dimensi, row, FPI, tube, circuiting, header, refrigerant, airflow, serta bentuk coil perlu diperiksa sebelum coil baru dibuat.
Condenser Coil Kotor: Masalahnya Bukan Hanya Tampilan
Condenser coil bekerja di area outdoor.
Akibatnya, fin mudah terpapar debu, serat, minyak, daun, polutan, dan berbagai kontaminan lingkungan.
Deposit yang menumpuk pada permukaan fin dapat menghambat udara melewati coil dan menurunkan efektivitas perpindahan panas.
Masalahnya bukan sekadar coil terlihat kotor.
Jika airflow melalui fin berkurang, sistem tetap harus membuang panas dalam jumlah yang sama.
Akibatnya, kondisi kerja condenser menjadi lebih berat.
Beberapa gejala yang dapat muncul antara lain:
- unit lebih lama mencapai temperatur target;
- tekanan discharge atau condensing pressure cenderung meningkat;
- compressor bekerja lebih lama;
- air cooled chiller lebih mudah alarm saat beban tinggi;
- condenser fan terus bekerja tetapi panas sulit dibuang;
- konsumsi energi meningkat;
- performa menurun terutama pada siang hari.
Cleaning masih relevan jika struktur coil secara keseluruhan masih dalam kondisi baik dan masalah utamanya berasal dari kotoran.
Namun, metode cleaning perlu dilakukan dengan tepat.
Tekanan air yang terlalu tinggi dapat menekuk fin. Bahan pembersih yang terlalu agresif juga dapat mempercepat kerusakan material atau protective coating.
Tujuan cleaning bukan sekadar membuat coil terlihat bersih.
Tujuannya adalah mengembalikan airflow dan perpindahan panas tanpa merusak konstruksi coil.

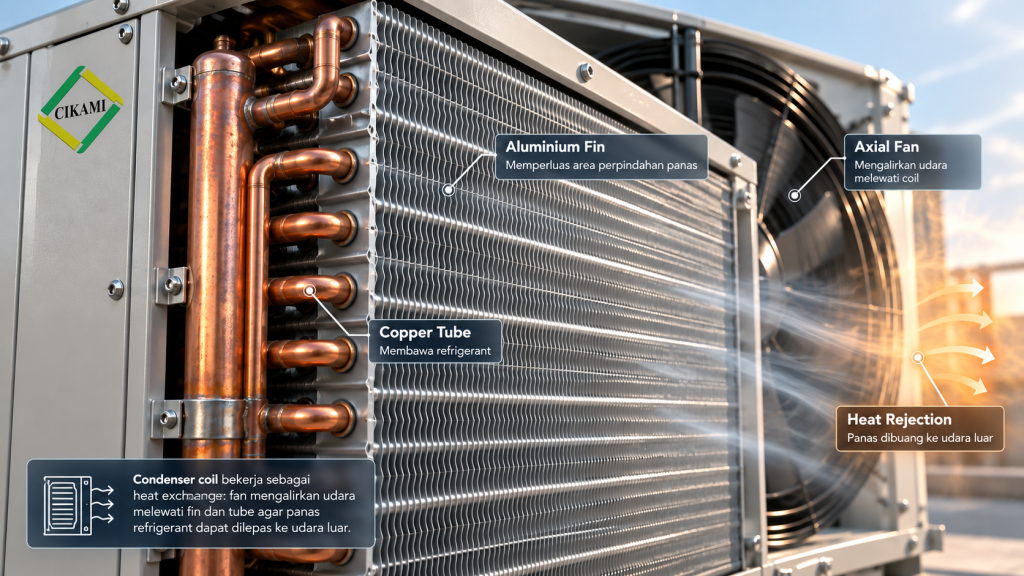

Airflow dan Condenser Fan Sama Pentingnya dengan Coil
Condenser coil yang bersih tetap tidak dapat membuang panas secara optimal jika airflow-nya tidak mencukupi.
Fan membantu menarik atau mendorong udara melewati permukaan coil.
Jika fan motor mulai melemah, blade rusak, putaran fan tidak sesuai, fan staging bermasalah, atau arah airflow salah, performa heat rejection ikut menurun.
Karena itu, saat condenser side bermasalah, teknisi perlu mengevaluasi coil dan fan secara bersamaan.
Beberapa bagian yang dapat diperiksa meliputi:
- kondisi fan blade;
- condenser fan motor;
- bearing;
- arah putaran;
- kecepatan fan;
- ampere motor;
- getaran;
- suara abnormal;
- contactor dan wiring;
- fan control;
- serta hambatan pada sisi inlet maupun discharge.
Masalah airflow condenser terkadang terlihat seperti masalah compressor atau refrigerant.
Padahal, sumber awalnya dapat berada pada jalur pembuangan panas.
Inilah alasan diagnosis condenser tidak sebaiknya dilakukan hanya dengan melihat satu parameter.
Hot-Air Recirculation: Saat Udara Panas Masuk Kembali ke Coil

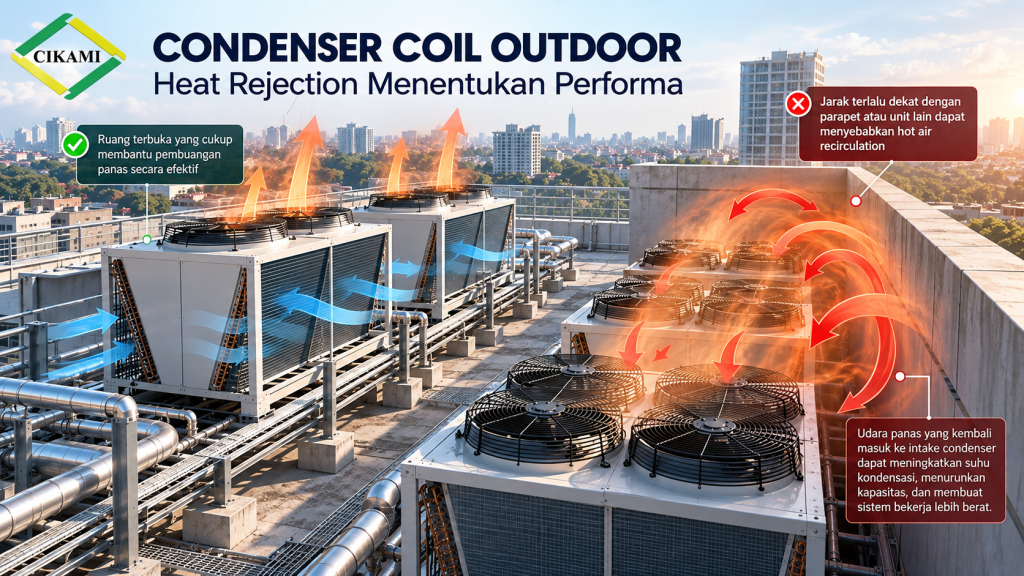

Salah satu masalah yang sering luput adalah hot-air recirculation.
Kondisi ini terjadi ketika udara panas yang sudah dibuang oleh condenser fan kembali tersedot menuju sisi intake atau permukaan condenser coil.
Masalah tersebut dapat muncul ketika:
- outdoor unit terlalu dekat dengan dinding;
- beberapa unit dipasang terlalu rapat;
- sisi discharge terhalang;
- unit berada di area semi tertutup;
- canopy atau struktur bangunan menghambat aliran udara;
- atau area outdoor tidak memiliki sirkulasi yang memadai.
Akibatnya, condenser tidak menerima udara luar dengan kondisi temperatur yang seharusnya.
Coil justru menerima kembali udara yang sudah lebih panas.
Heat rejection menjadi lebih sulit meskipun condenser coil dan fan secara mekanis masih bekerja.
Karena itu, layout outdoor unit serta service clearance perlu ikut dievaluasi ketika performa pendinginan turun.
Pembahasan mengenai pengaruh lingkungan outdoor dapat dibaca dalam artikel Kenapa Outdoor Condenser Lebih Rentan Bermasalah Saat Cuaca Panas?.
Apa Bedanya pada AC dan Air Cooled Chiller?
Prinsip dasar heat rejection pada keduanya sama.
Panas harus dibuang ke udara luar.
Perbedaannya berada pada kapasitas, konfigurasi equipment, jumlah fan, ukuran condenser coil, sistem kontrol, dan beban operasional.
Pada condensing unit atau outdoor AC, gangguan condenser coil dapat membuat sistem lebih lama mencapai temperatur, tekanan kerja meningkat, atau compressor bekerja lebih lama.
Pada air cooled chiller, efeknya bisa terasa lebih luas.
Chiller melayani chilled water yang kemudian digunakan oleh AHU atau FCU untuk mendinginkan berbagai area gedung.
Jika heat rejection pada air cooled chiller terganggu, leaving chilled water temperature dapat menjadi lebih sulit tercapai.
Akibatnya:
- AHU atau FCU menerima air dingin dengan kondisi yang tidak sesuai;
- ruangan menjadi lebih lama dingin;
- compressor bekerja lebih berat;
- alarm atau trip lebih sering muncul;
- sistem lebih sulit stabil saat beban tinggi.
Jika chiller terlihat boros atau tidak stabil, condenser side perlu diperiksa bersama kondisi water flow, sensor, pump, dan control system.
Hubungan tersebut dibahas lebih lanjut dalam artikel Chiller Boros atau Tidak Stabil? Cek Heat Rejection, Condenser Coil, dan Water Flow.
Temperatur Outdoor Mempengaruhi Heat Rejection
Condenser coil air cooled menggunakan udara luar sebagai media pembuangan panas.
Artinya, temperatur outdoor ikut memengaruhi kondisi kerja sistem.
Ketika temperatur udara luar meningkat, condenser harus membuang panas ke lingkungan yang juga sudah lebih panas.
Pada sistem yang masih sehat, kondisi tersebut dapat tetap ditangani sesuai desain.
Namun, masalah akan lebih mudah muncul jika pada saat yang sama condenser coil sudah kotor, airflow rendah, fan melemah, atau area outdoor mengalami recirculation.
Karena itu, performa sistem perlu dibandingkan pada kondisi beban yang berbeda.
Jika unit bekerja baik pada pagi hari tetapi mulai bermasalah setiap siang ketika beban meningkat, condenser side menjadi salah satu area yang perlu diperiksa.
Namun temperatur outdoor tidak boleh langsung dijadikan satu-satunya penyebab.
Data operasi, airflow, kondisi coil, fan, refrigerant side, serta kapasitas aktual sistem tetap perlu dianalisis.
Kapan Condenser Coil Masih Cukup Cleaning?
Cleaning masih dapat menjadi pilihan jika masalah utama berasal dari kotoran dan kondisi fisik coil masih baik.
Beberapa indikatornya antara lain:
- fin masih kuat;
- tidak terdapat korosi berat;
- tidak ada indikasi kebocoran;
- tube masih dalam kondisi layak;
- struktur coil masih baik;
- airflow membaik setelah cleaning;
- dan performa sistem kembali membaik setelah perawatan.
Setelah cleaning, sistem sebaiknya tidak langsung dianggap selesai.
Performa perlu diperiksa kembali.
Jika tekanan tetap tinggi, heat rejection masih buruk, atau unit tetap mengalami masalah pada beban tinggi, penyebab lain perlu dicari.
Bisa berasal dari fan.
Bisa dari airflow layout.
Bisa dari refrigerant side.
Bisa juga dari kondisi condenser coil yang memang sudah menurun secara fisik.
Kapan Condenser Coil Masih Bisa Direpair?
Repair dapat dipertimbangkan jika kerusakan masih bersifat lokal.
Misalnya, kebocoran berada pada:
- area brazing;
- sambungan header;
- U-bend;
- connection;
- atau titik tertentu yang masih dapat diakses.
Namun keputusan repair sebaiknya tidak hanya melihat titik kebocoran.
Kondisi tube di seluruh bagian coil juga perlu diperiksa.
Jika satu titik selesai diperbaiki tetapi kebocoran kemudian muncul di area lain, kondisi tersebut dapat menunjukkan bahwa coil secara keseluruhan sudah mengalami degradasi.
Repair berulang pada kondisi seperti ini dapat meningkatkan downtime tanpa menyelesaikan masalah utama.
Batas antara cleaning, repair, dan penggantian dibahas lebih lengkap dalam artikel Kapan Coil HVAC Harus Diganti dan Tidak Cukup Cleaning?.
Kapan Replacement Condenser Coil Mulai Masuk Akal?
Replacement condenser coil mulai layak dievaluasi ketika kerusakan tidak lagi bersifat lokal atau performa tidak kembali setelah perawatan.
Beberapa kondisi yang perlu diperhatikan antara lain:
- kebocoran berulang di beberapa titik;
- korosi luas pada tube atau fin;
- fin rapuh dan banyak mengalami kerusakan;
- cleaning tidak lagi mengembalikan performa;
- tekanan kerja tetap tinggi setelah airflow dan fan diperiksa;
- repair sebelumnya tidak bertahan;
- spare part original sudah sulit diperoleh;
- atau unit existing masih layak digunakan tetapi coil sudah tidak ekonomis direpair.
Pada kondisi seperti ini, custom replacement condenser coil dapat menjadi alternatif dibanding mengganti keseluruhan equipment.
Namun, keputusan replacement tetap perlu berdasarkan kondisi sistem.
Jangan sampai condenser coil diganti tetapi masalah fan, hot-air recirculation, layout, control, atau refrigerant side tidak ikut diperbaiki.

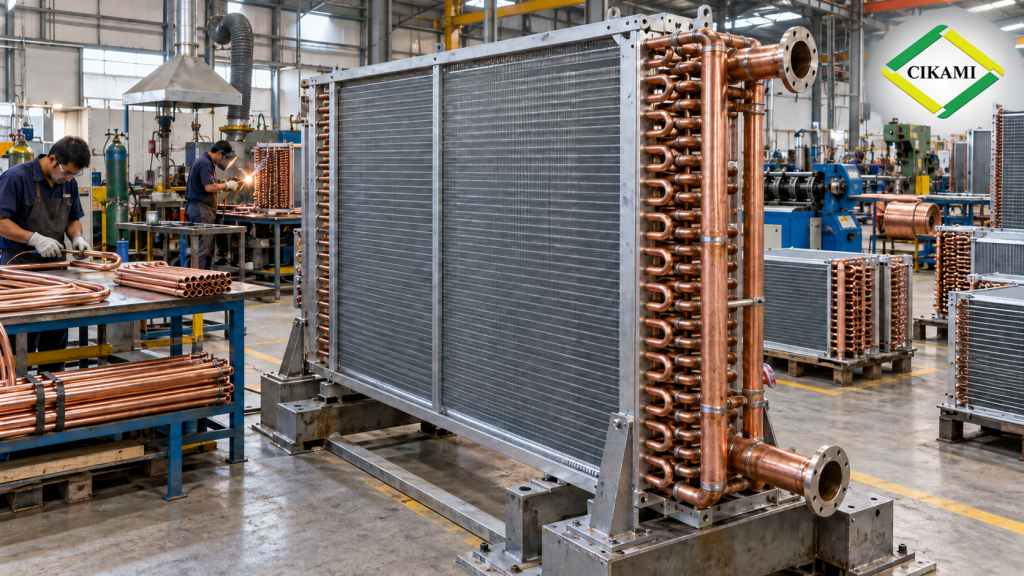

Custom Condenser Coil Tidak Bisa Hanya Meniru Ukuran
Pada pekerjaan fabrikasi condenser coil, panjang dan tinggi existing memang menjadi data penting.
Tetapi itu belum cukup.
Data yang biasanya perlu diperhatikan antara lain:
- panjang, tinggi, dan ketebalan coil;
- face area;
- jumlah row;
- FPI;
- diameter tube;
- ketebalan tube;
- jumlah circuit;
- circuiting;
- header;
- posisi inlet dan outlet;
- jenis refrigerant;
- konfigurasi casing atau frame;
- bentuk coil;
- arah airflow;
- posisi condenser fan;
- serta connection existing.
Foto coil dari beberapa sisi juga sangat membantu.
Jika tersedia, drawing existing, model equipment, nameplate unit, dan data kapasitas akan memberikan informasi tambahan untuk proses evaluasi.
Dengan pendekatan tersebut, replacement coil tidak hanya dibuat agar secara fisik dapat dipasang.
Coil baru juga perlu sesuai dengan kebutuhan operasional equipment.
Untuk sistem yang menggunakan condenser terpisah dari unit utama, CIKAMI juga mendukung kebutuhan Remote Condenser HVAC.
Korosi Outdoor Juga Perlu Masuk Pertimbangan
Condenser coil outdoor terus berhadapan dengan lingkungan.
Kelembapan tinggi, udara pesisir, polutan industri, kontaminan, dan kondisi tertentu dapat mempercepat degradasi fin maupun tube.
Korosi ringan tidak selalu berarti coil langsung harus diganti.
Namun, jika korosi terus berkembang, fin dapat menjadi rapuh dan tube dapat mulai melemah.
Pada aplikasi dengan risiko korosi lebih tinggi, opsi perlindungan seperti Blue Fin, Gold Fin, atau coating lainnya dapat dipertimbangkan sesuai kebutuhan lingkungan dan sistem.
Pilihan coating sebaiknya tidak dilihat sebagai aksesori.
Tujuannya adalah membantu melindungi permukaan coil dari kondisi lingkungan yang agresif sambil tetap mempertimbangkan heat transfer serta kebutuhan maintenance.
Informasi mengenai pilihan tersebut dapat dilihat pada halaman Anti-Corrosion Coil HVAC.
Replacement Sebaiknya Direncanakan Sebelum Failure
Custom condenser coil membutuhkan proses.
Mulai dari identifikasi existing coil.
Pengukuran.
Penentuan spesifikasi.
Material procurement.
Fabrikasi.
Inspection.
Leak test.
Delivery.
Hingga installation planning.
Karena itu, replacement sebaiknya tidak baru dipikirkan ketika unit sudah mengalami shutdown total.
Jika maintenance mulai menemukan indikasi kebocoran berulang, korosi luas, fin rapuh, atau penurunan kondisi coil, replacement dapat mulai dimasukkan ke dalam perencanaan.
Pendekatan tersebut membantu building management atau pengguna industri mempunyai waktu untuk menyiapkan budget, jadwal shutdown, dan material tanpa harus bekerja dalam kondisi emergency.
CIKAMI sebagai Fabrikator Condenser Coil HVAC Lokal
PT Cipta Karya Mandiri Insani (CIKAMI) mendukung fabrikasi finned-tube coil lokal untuk kebutuhan HVAC komersial dan industri, termasuk custom condenser coil dan replacement coil untuk unit existing.
Kebutuhan dapat dimulai dari:
- foto coil existing;
- dimensi awal;
- nameplate unit;
- drawing;
- spesifikasi teknis;
- atau hasil pengukuran lapangan.
Dari data tersebut, parameter seperti row, FPI, tube, circuiting, header, connection, casing, bentuk coil, dan coating dapat dievaluasi sesuai kebutuhan aplikasi.
Pendekatan custom dapat membantu mempertahankan equipment existing yang masih layak digunakan ketika condenser coil sudah perlu diganti atau spare part original sudah sulit diperoleh.
Namun, fokus utama tetap pada kondisi sistem.
Jika masalah sudah melibatkan fan, piping, control, airflow layout, kapasitas, atau komponen lain, evaluasi dapat dilanjutkan melalui pekerjaan Retrofit & Replacement HVAC.
FAQ Condenser Coil Outdoor dan Heat Rejection
Condenser coil outdoor berfungsi memindahkan panas dari refrigerant ke udara luar. Pada sistem air cooled, proses ini dibantu condenser fan yang mengalirkan udara melewati fin dan tube.
Kotoran dapat menghambat airflow dan menurunkan efektivitas perpindahan panas. Akibatnya, heat rejection menjadi lebih sulit dan kondisi kerja compressor dapat meningkat.
Heat rejection adalah proses membuang panas yang sudah diserap sistem pendingin ke lingkungan. Pada sistem air cooled, proses tersebut dilakukan melalui condenser coil dan airflow dari condenser fan.
Hot-air recirculation terjadi ketika udara panas yang sudah dibuang condenser kembali masuk ke sisi intake atau permukaan coil. Akibatnya, udara yang digunakan untuk membuang panas sudah memiliki temperatur lebih tinggi.
Tidak selalu. Kebocoran lokal masih dapat dievaluasi untuk repair. Replacement lebih relevan ketika kebocoran berulang, korosi sudah luas, atau kondisi tube dan fin secara keseluruhan mulai menurun.
Ya. CIKAMI mendukung fabrikasi custom condenser coil dan replacement coil berdasarkan dimensi, row, FPI, tube, circuiting, header, casing, connection, serta kebutuhan aplikasi dan kondisi unit existing.
Condenser Coil Outdoor Mulai Bermasalah?
Jangan langsung menyimpulkan compressor atau unit utama harus diganti.
Periksa terlebih dahulu jalur heat rejection:
- kondisi condenser coil;
- condenser fan;
- airflow;
- temperatur outdoor;
- layout unit;
- kemungkinan hot-air recirculation;
- histori kebocoran;
- serta data operasi sistem.
CIKAMI mendukung kebutuhan condenser coil HVAC, custom condenser coil, replacement coil, remote condenser, dan fabrikasi coil lokal untuk berbagai aplikasi HVAC komersial dan industri.
