Saat sebuah coil AHU, FCU, condenser, atau equipment HVAC lain perlu diganti, prosesnya tidak berhenti pada satu pertanyaan:
“Ukuran coil-nya berapa?”
Dalam pekerjaan fabrikasi coil HVAC, ukuran memang penting.
Namun coil baru juga perlu mengikuti kebutuhan sistem, konstruksi existing, media pendingin, airflow, header, connection, circuiting, casing, dan ruang pemasangan.
Karena itu, custom coil bukan produk yang sekadar dibuat “mirip secara bentuk”.
Prosesnya dimulai dari data existing dan engineering, lalu diterjemahkan menjadi material, konfigurasi tube-fin, circuiting, header, casing, hingga akhirnya menjadi finned-tube coil yang siap diuji dan dipasang.
Untuk kebutuhan custom, CIKAMI mendukung fabrikasi berbagai jenis coil HVAC, termasuk evaporator coil, condenser coil, chilled water coil, cooling water coil, dan DX coil untuk aplikasi komersial maupun industri.

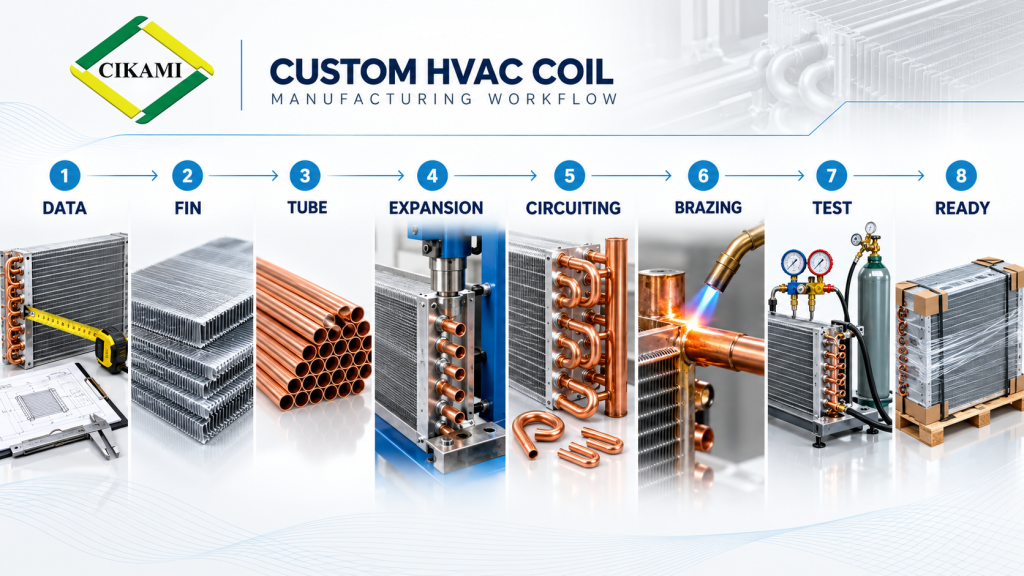

Fabrikasi Coil HVAC Dimulai Sebelum Masuk Workshop
Banyak orang membayangkan proses pembuatan coil dimulai ketika aluminium fin dan copper tube masuk ke mesin.
Padahal, tahapan penting justru sudah dimulai sebelumnya.
Sebelum fabrikasi, data coil perlu dipahami terlebih dahulu.
Informasi awal dapat berasal dari:
- drawing;
- datasheet;
- foto existing;
- pengukuran lapangan;
- nameplate equipment;
- existing coil;
- atau operating data.
Pada replacement coil, existing equipment sering menjadi reference utama.
Jika drawing original sudah tidak tersedia, coil lama dapat diukur untuk mendapatkan data seperti face area, row, FPI, tube, header, connection, casing, dan orientation.
Panduan pengukurannya dibahas lebih detail pada artikel Replacement Coil HVAC: Cara Ukur Existing Coil agar Coil Baru Tidak Salah Spesifikasi.
1. Review Data Existing dan Kebutuhan Sistem
Tahap pertama adalah memahami aplikasi coil.
Apakah coil digunakan sebagai:
evaporator coil,
condenser coil,
chilled water coil,
cooling water coil,
atau DX coil?
Jenis coil menentukan banyak keputusan berikutnya.
Pada chilled water coil, perhatian dapat diarahkan pada water flow, header, circuiting, pressure drop, dan connection.
Pada DX coil, refrigerant, distributor, suction header, liquid connection, dan refrigerant circuit menjadi lebih penting.
Pada condenser coil, airflow, fan configuration, heat rejection, bentuk coil, dan refrigerant side juga perlu diperhatikan.
Karena itu, satu coil tidak dapat begitu saja dikonversi menjadi jenis lain hanya karena dimensinya serupa.
2. Menentukan Dimensi dan Face Area
Setelah jenis coil diketahui, dimensi dasar perlu ditetapkan.
Data tersebut biasanya mencakup:
- overall width;
- overall height;
- overall depth;
- finned face width;
- finned face height;
- casing;
- flange;
- dan mounting.
Face area sangat penting karena udara akan melewati area tersebut.
Namun ukuran casing juga sama pentingnya karena menentukan apakah coil dapat masuk ke equipment existing.
Pada replacement AHU atau FCU, fabrikasi harus mempertimbangkan dua hal sekaligus:
performance envelope dan installation envelope.
Artinya, coil harus memiliki area aktif yang sesuai sekaligus dapat dipasang kembali ke housing unit.
3. Menentukan Row, FPI, dan Tube
Setelah ukuran dasar, konstruksi internal coil mulai ditentukan.
Tiga parameter penting adalah:
row,
FPI,
dan tube.
Row menunjukkan jumlah lapisan tube dari entering air menuju leaving air.
FPI menunjukkan jumlah fin per inch.
Sedangkan tube mencakup diameter, ketebalan, material, dan arrangement.
Ketiga parameter tersebut memengaruhi:
- luas heat transfer;
- kebutuhan material;
- airflow resistance;
- air pressure drop;
- water atau refrigerant distribution;
- serta kapasitas coil.
Karena itu, dua coil dengan ukuran luar sama dapat memiliki konstruksi dan performa yang berbeda.
4. Material Preparation: Aluminium Fin
Fin berfungsi memperbesar luas permukaan perpindahan panas.
Pada proses fabrikasi, aluminium fin disiapkan sesuai kebutuhan coil.
Parameter yang diperhatikan dapat mencakup:
- fin thickness;
- FPI;
- fin pattern;
- tube pattern;
- dan face dimension.
Fin perlu dibuat konsisten agar lubang tube sejajar dan fin pack dapat dirakit dengan baik.
Kualitas fin juga penting karena fin akan berhubungan langsung dengan airflow.
Fin yang terlalu mudah rusak, tidak rata, atau tidak konsisten dapat memengaruhi proses assembly maupun performa coil.
5. Copper Tube Preparation
Copper tube kemudian dipersiapkan sesuai desain.
Proses ini dapat mencakup:
- cutting;
- straightening jika diperlukan;
- deburring;
- cleaning;
- bending;
- serta preparation untuk circuiting dan connection.
Tube length perlu mengikuti dimensi coil dan kebutuhan header atau U-bend.
Ketelitian sangat penting.
Kesalahan panjang tube dapat memengaruhi assembly berikutnya.
Begitu juga dengan kualitas potongan.
Burr atau deformasi pada ujung tube dapat menyulitkan proses connection dan brazing.
6. Tube Insertion ke Fin Pack
Setelah fin dan tube siap, copper tube dimasukkan melewati lubang pada aluminium fin.
Pada tahap ini, alignment harus dijaga.
Tube harus dapat melewati fin pack tanpa merusak lubang fin secara berlebihan.
Susunan tube juga perlu sesuai dengan pattern yang ditentukan.
Tahapan ini menghasilkan bentuk dasar coil core:
fin pack + straight copper tube.
Namun tube dan fin belum memiliki thermal contact yang optimal.
Karena itu, masih diperlukan proses expansion.
7. Tube Expansion: Membuat Kontak Tube dan Fin
Expansion merupakan salah satu proses penting dalam pembuatan finned-tube coil.
Copper tube diekspansi sehingga diameter luarnya sedikit membesar dan menekan lubang pada aluminium fin.
Tujuannya adalah menciptakan kontak mekanis yang baik antara tube dan fin.
Kontak tersebut penting untuk perpindahan panas.
Jika kontak tube-fin tidak baik, heat transfer dapat menurun.
Proses expansion juga perlu dilakukan secara konsisten.
Expansion yang tidak merata dapat menyebabkan:
- kontak fin-tube tidak seragam;
- deformasi;
- kerusakan tube;
- atau perubahan geometri coil.
Karena itu, kualitas proses expansion menjadi bagian penting dari fabrikasi coil HVAC.
8. Membentuk Circuiting
Setelah coil core terbentuk, jalur aliran media perlu dibuat.
Inilah bagian circuiting.
Circuiting menentukan bagaimana chilled water atau refrigerant mengalir melalui tube.
Pada sisi U-bend, tube dihubungkan untuk membuat jalur tertentu.
Satu coil dapat memiliki beberapa circuit.
Jumlah dan konfigurasi circuit tergantung pada kebutuhan sistem.
Pada chilled water coil, circuiting berkaitan dengan:
- water flow;
- velocity;
- pressure drop;
- dan distribution.
Pada DX coil, circuiting juga berkaitan dengan distribusi refrigerant dan proses evaporasi.
Karena itu, circuiting bukan sekadar menyambungkan tube satu dengan lainnya.
Ia merupakan bagian dari desain coil.
9. Header Fabrication
Circuit kemudian dihubungkan menuju header.
Header menjadi jalur pengumpul atau distributor utama menuju external piping.
Dalam fabrikasi header, beberapa parameter perlu diperhatikan:
- diameter;
- panjang;
- material;
- position;
- connection;
- inlet-outlet orientation;
- serta hubungan header dengan circuit.
Pada replacement coil, posisi header perlu mengikuti kondisi equipment dan piping existing.
Kesalahan posisi header dapat memaksa modification piping saat installation.
Karena itu, header fabrication harus mengikuti drawing dan measurement secara tepat.
10. Brazing
Brazing digunakan untuk menyambungkan bagian-bagian copper seperti:
- U-bend;
- header;
- connection;
- distributor tube;
- atau fitting lainnya.
Kualitas sambungan menjadi penting karena coil akan bekerja pada tekanan tertentu dan harus bebas kebocoran.
Brazing yang baik membutuhkan:
- preparation permukaan;
- fit-up;
- heat control;
- filler material yang sesuai;
- dan workmanship yang konsisten.
Pada sistem refrigerant, kebersihan internal tube juga perlu dijaga.
Tujuannya adalah menghasilkan sambungan yang kuat sekaligus tetap menjaga internal circuit tetap bersih.
11. Casing dan Frame Fabrication
Setelah coil core selesai, casing atau frame dipasang untuk memberikan struktur dan mounting.
Casing berfungsi untuk:
- menjaga bentuk coil;
- memberikan support;
- memudahkan handling;
- memungkinkan mounting;
- dan mengintegrasikan coil dengan equipment.
Pada custom replacement, casing harus mengikuti ruang existing.
Perhatikan:
- overall dimension;
- flange;
- mounting hole;
- support;
- rail;
- direction;
- serta service clearance.
Coil dengan core yang benar tetapi casing salah tetap dapat menimbulkan masalah saat installation.
12. Fin Protection dan Anti-Corrosion Coating
Pada aplikasi tertentu, coil membutuhkan perlindungan tambahan terhadap lingkungan.
Misalnya pada:
- area pesisir;
- lingkungan industri;
- kelembapan tinggi;
- area dengan polutan atau kontaminan tertentu.
Beberapa opsi dapat berupa Blue Fin, Gold Fin, atau sistem coating lain sesuai kebutuhan.
Coating perlu dipilih dengan mempertimbangkan:
- lingkungan;
- jenis coil;
- heat transfer;
- maintenance;
- dan kondisi operasi.
CIKAMI menyediakan opsi perlindungan melalui halaman Anti-Corrosion Coil HVAC.
Coating bukan berarti coil menjadi tidak perlu maintenance.
Tujuannya adalah membantu meningkatkan perlindungan permukaan terhadap kondisi yang lebih agresif.
13. Dimensional Inspection
Sebelum coil dinyatakan selesai, dimensi perlu diperiksa kembali.
Beberapa hal yang dapat diverifikasi antara lain:
- overall width;
- overall height;
- overall depth;
- face area;
- header position;
- connection size;
- connection centerline;
- casing;
- flange;
- mounting;
- serta orientation.
Tahap ini penting terutama untuk replacement coil.
Perbedaan kecil pada connection atau casing dapat menghasilkan masalah besar di site.
Karena itu, QC tidak hanya mengecek apakah coil terlihat rapi.
Coil juga harus sesuai dengan drawing atau reference yang digunakan untuk produksi.
14. Pressure Test dan Leak Test
Salah satu tahap kritis adalah pemeriksaan kebocoran.
Setelah seluruh tube, U-bend, header, dan connection selesai, coil perlu diuji untuk memastikan circuit berada dalam kondisi baik.
Prosedur test perlu disesuaikan dengan jenis coil dan design condition.
Tujuannya adalah memeriksa area seperti:
- brazing joint;
- U-bend;
- header;
- connection;
- dan tube.
Jika ditemukan kebocoran, area tersebut perlu diperbaiki lalu diuji kembali.
Coil sebaiknya tidak hanya mengandalkan visual inspection.
Leak testing membantu memastikan integrity circuit sebelum delivery.
15. Final Finishing dan Cleaning
Setelah test selesai, coil perlu dirapikan sebelum delivery.
Tahap finishing dapat mencakup:
- cleaning;
- merapikan fin;
- checking casing;
- finishing connection;
- inspection brazing;
- dan removal residue.
Fin yang tertekuk selama handling juga dapat dirapikan sesuai kebutuhan.
Tujuannya agar coil tiba di site dalam kondisi siap dipasang dan tidak membutuhkan banyak pekerjaan koreksi sebelum installation.
16. Packing dan Handling
Coil merupakan produk yang cukup sensitif terhadap benturan.
Aluminium fin mudah tertekuk.
Header dan connection juga dapat rusak jika menerima impact saat handling.
Karena itu, packing perlu melindungi bagian-bagian kritis.
Beberapa area yang perlu diperhatikan meliputi:
- fin surface;
- casing corner;
- header;
- connection;
- dan mounting edge.
Untuk coil berukuran besar, handling point juga perlu dipikirkan.
Jangan sampai coil selesai difabrikasi dengan baik tetapi rusak selama loading, transport, atau unloading.
17. Delivery Bukan Tahap Terakhir
Coil yang sudah sampai di site belum otomatis berarti pekerjaan selesai.
Pada proyek replacement, ada tahap installation.
Sebelum pemasangan, tim perlu mengecek kembali:
- orientation;
- header side;
- connection;
- airflow;
- mounting;
- access;
- dan piping.
Jika coil menggantikan existing unit, posisi coil baru sebaiknya dibandingkan dengan dokumentasi sebelum dismantling.
Piping kemudian disambungkan kembali.
Drain pan, casing, sealing, insulation, atau support juga diperiksa sesuai scope.
18. Installation Clearance Harus Dipikirkan Sejak Awal
Ini salah satu alasan kenapa site measurement penting.
Coil dapat dibuat sempurna di workshop tetapi gagal dipasang jika:
- access door terlalu kecil;
- ceiling opening sempit;
- piping menghalangi;
- ruang tarik coil terbatas;
- atau mechanical room tidak memiliki turning clearance.
Karena itu, fabrikasi dan instalasi seharusnya tidak dipisahkan sepenuhnya.
Ukuran coil baru perlu mempertimbangkan jalur pemasangan sejak tahap engineering.
19. Apa yang Membuat Custom Coil Berbeda dengan Produk Mass Production?
Produk mass production dibuat dalam spesifikasi yang sudah tetap.
Custom coil berbeda.
Setiap pekerjaan bisa mempunyai:
- dimension berbeda;
- row berbeda;
- FPI berbeda;
- circuit berbeda;
- header berbeda;
- casing berbeda;
- connection berbeda;
- dan application berbeda.
Karena itu, custom coil membutuhkan lebih banyak engineering review dan setup dibanding produksi model yang sama secara berulang.
Inilah sebabnya fabrikasi coil HVAC merupakan kombinasi antara manufacturing dan engineering.
20. Evaporator Coil dan Condenser Coil Memiliki Proses Dasar Serupa, tetapi Desain Berbeda
Baik evaporator maupun condenser coil sama-sama dapat menggunakan konstruksi finned-tube.
Namun operating condition keduanya berbeda.
Evaporator coil bekerja pada sisi penyerapan panas.
Condenser coil bekerja pada sisi pembuangan panas.
Perbedaan tersebut dapat menghasilkan:
- circuiting berbeda;
- row berbeda;
- FPI berbeda;
- header berbeda;
- connection berbeda;
- dan requirement berbeda.
Karena itu, proses manufacturing boleh menggunakan tahapan dasar serupa, tetapi engineering setiap coil tetap mengikuti aplikasinya.
Untuk custom evaporator coil, lihat Evaporator Coil HVAC.
Untuk condenser application, lihat Condenser Coil HVAC.
21. Chilled Water Coil dan DX Coil Juga Tidak Bisa Disamakan
Pada chilled water coil, media yang mengalir adalah air.
Sementara pada DX coil, media yang mengalir adalah refrigerant.
Perbedaan ini memengaruhi:
- circuiting;
- header;
- connection;
- pressure;
- distributor;
- dan refrigeration system.
Karena itu, saat membuat replacement coil, jenis sistem harus dikonfirmasi sebelum engineering dimulai.
Perbedaan teknisnya dibahas lebih lengkap dalam artikel Cooling Coil AHU: Chilled Water Coil vs DX Coil, Apa Bedanya?.
22. Data yang Kurang Dapat Membuat Proses Fabrikasi Lebih Lama
Semakin banyak data yang belum jelas, semakin banyak clarification yang dibutuhkan.
Contohnya:
header side tidak jelas,
connection belum diukur,
FPI hanya diperkirakan,
refrigerant belum diketahui,
atau coil lama sudah dibongkar sebelum didokumentasikan.
Semua kondisi tersebut dapat memperlambat engineering.
Karena itu, sebelum quotation dan fabrication, data existing sebaiknya dikumpulkan sebanyak mungkin.
Panduan detailnya dapat dibaca pada artikel Custom Coil HVAC: Data Apa yang Harus Disiapkan Sebelum Fabrikasi?.
23. Fabrikasi Coil dan Quotation Saling Berhubungan
Harga custom coil tidak hanya berasal dari material.
Setiap parameter teknis dapat memengaruhi kebutuhan fabrikasi.
Contohnya:
- semakin banyak row → semakin banyak tube dan fin;
- circuiting kompleks → lebih banyak U-bend dan brazing;
- header besar → material bertambah;
- casing khusus → proses fabrication bertambah;
- coating → ada additional process;
- bentuk L, U, atau V → jig dan handling lebih kompleks.
Karena itu, quotation baru bisa lebih akurat jika spesifikasi sudah jelas.
Faktor pembentuk harga dibahas lebih lengkap pada artikel Harga Evaporator Coil dan Condenser Coil: Apa yang Menentukan Penawaran?.
24. Quality Control Adalah Bagian dari Fabrikasi
Fabrikasi coil tidak selesai ketika brazing terakhir selesai.
Quality control tetap diperlukan.
Secara umum, QC dapat mencakup:
- dimensional checking;
- visual inspection;
- circuit checking;
- connection checking;
- pressure test;
- leak test;
- casing inspection;
- dan final finishing.
Untuk replacement coil, dimensional inspection sangat penting.
Coil harus mengikuti referensi equipment existing.
Sementara leak testing membantu memastikan circuit siap sebelum coil dikirim.
25. Replacement Coil yang Baik Harus Memudahkan Pekerjaan Site
Coil baru seharusnya tidak membuat site team “memaksa” installation.
Idealnya:
- casing sesuai;
- connection berada pada posisi yang benar;
- orientation jelas;
- support dapat digunakan;
- dan piping modification dapat diminimalkan.
Tentu, kondisi existing di lapangan tidak selalu sempurna.
Kadang AHU sudah mengalami perubahan.
Piping sudah dimodifikasi.
Casing sudah keropos.
Atau layout sudah berbeda dari original.
Dalam kasus tersebut, custom fabrication perlu disesuaikan dengan kondisi aktual, bukan hanya drawing lama.
Fabrikasi Coil HVAC untuk Equipment Existing
Custom fabrication sangat relevan untuk equipment yang:
- masih layak digunakan;
- tetapi coil-nya sudah rusak;
- OEM spare part sudah sulit diperoleh;
- model lama sudah discontinue;
- atau lead time original spare part terlalu panjang.
Daripada mengganti seluruh unit, replacement coil dapat menjadi salah satu opsi apabila komponen utama equipment masih layak.
Namun keputusan tersebut tetap perlu melihat kondisi keseluruhan sistem.
Jika masalah sudah melibatkan casing, blower, motor, piping, support, control, atau kapasitas, pekerjaan dapat berkembang menjadi Retrofit & Replacement HVAC.
CIKAMI sebagai Produsen dan Fabrikator Coil HVAC Lokal
PT Cipta Karya Mandiri Insani (CIKAMI) mendukung fabrikasi custom finned-tube coil HVAC lokal untuk kebutuhan equipment baru maupun replacement.
Jenis coil yang dapat dievaluasi mencakup:
- evaporator coil;
- condenser coil;
- chilled water coil;
- cooling water coil;
- DX coil;
- coil AHU;
- coil FCU;
- serta custom coil untuk berbagai equipment HVAC komersial dan industri.
Workflow dapat dimulai dari existing coil, drawing, measurement, foto, datasheet, maupun operating data.
Setelah spesifikasi disepakati, proses dilanjutkan ke preparation material, assembly fin dan tube, expansion, circuiting, header, brazing, casing, inspection, leak testing, dan finishing.
Dengan proses tersebut, CIKAMI tidak hanya menyediakan replacement part.
CIKAMI membantu menerjemahkan kondisi equipment existing menjadi custom coil HVAC yang siap diintegrasikan kembali ke sistem.
Untuk melihat cakupan produk dan layanan lainnya, kunjungi Product & Services CIKAMI.
ALUR SINGKAT FABRIKASI COIL HVAC
Secara ringkas, workflow custom coil dapat dibaca sebagai:
Data Existing
↓
Measurement & Engineering Review
↓
Material Preparation
↓
Fin Preparation
↓
Tube Cutting & Preparation
↓
Tube Insertion
↓
Expansion
↓
Circuiting & U-Bend
↓
Header Fabrication
↓
Brazing
↓
Casing / Frame
↓
Dimensional Inspection
↓
Pressure & Leak Test
↓
Finishing
↓
Packing & Delivery
↓
Installation
Setiap tahap berhubungan dengan tahap berikutnya.
Kesalahan di tahap awal dapat terbawa sampai installation.
Itulah sebabnya data existing dan quality control sama pentingnya dengan proses produksi.
FAQ Fabrikasi Coil HVAC
Fabrikasi coil HVAC adalah proses pembuatan finned-tube coil berdasarkan spesifikasi tertentu, mulai dari engineering, preparation fin dan tube, expansion, circuiting, brazing, casing, hingga testing dan finishing.
Custom fabrication dapat diterapkan pada evaporator coil, condenser coil, chilled water coil, cooling water coil, DX coil, coil AHU, coil FCU, dan berbagai finned-tube coil lainnya.
Bisa dievaluasi.
Existing coil dapat diukur untuk memperoleh dimensi, row, FPI, tube, circuiting, header, connection, casing, dan data lainnya sebagai reference fabrikasi.
Expansion membantu menciptakan kontak mekanis yang baik antara copper tube dan aluminium fin sehingga perpindahan panas dapat berlangsung lebih efektif.
Ya.
Pressure dan leak testing merupakan bagian penting dari quality control untuk memastikan tidak terdapat kebocoran pada tube, U-bend, header, connection, atau brazing joint.
Ya.
CIKAMI mendukung fabrikasi custom evaporator coil, condenser coil, chilled water coil, cooling water coil, DX coil, serta replacement coil HVAC lainnya.
Coil baru perlu terintegrasi dengan equipment dan memenuhi kebutuhan sistem. Existing coil menjadi reference penting, tetapi perubahan material atau konstruksi tertentu masih dapat dievaluasi jika diperlukan.
Kebutuhan pekerjaan dapat dievaluasi berdasarkan scope proyek. Replacement dapat melibatkan fabrikasi coil saja atau dikembangkan bersama pekerjaan retrofit, piping, casing, support, dan instalasi HVAC lainnya.
Butuh Fabrikasi Coil HVAC?
Proses custom coil idealnya dimulai dari data yang benar.
Siapkan:
foto existing,
dimensi,
row,
FPI,
tube,
header,
connection,
jenis media,
drawing,
atau operating data yang tersedia.
Jika data belum lengkap, existing coil dapat dievaluasi untuk menentukan informasi tambahan yang dibutuhkan.
CIKAMI mendukung fabrikasi evaporator coil, condenser coil, cooling water coil, DX coil, replacement coil AHU/FCU, serta berbagai custom finned-tube coil HVAC lokal untuk aplikasi komersial dan industri.
