Air cooled chiller tidak dingin bukan selalu berarti unit harus langsung diganti.
Pada banyak gedung, pabrik, hotel, fasilitas industri, area komersial, maupun sistem pendingin skala besar, air cooled chiller sering menjadi pilihan karena tidak membutuhkan cooling tower seperti water cooled chiller. Sistem ini membuang panas langsung ke udara luar melalui condenser coil dan fan.
Namun justru karena proses pembuangan panasnya bergantung pada udara luar, air cooled chiller sangat dipengaruhi oleh kondisi outdoor unit, airflow, fan condenser, kebersihan condenser coil, posisi unit, serta suhu lingkungan sekitar.
Ketika salah satu bagian tersebut bermasalah, performa chiller bisa turun. Ruangan menjadi lebih lama dingin, leaving chilled water temperature sulit tercapai, compressor bekerja lebih berat, tekanan kerja meningkat, dan konsumsi energi bisa ikut naik.
Karena itu, sebelum menyimpulkan bahwa air cooled chiller harus diganti, sistem perlu dicek terlebih dahulu dari sisi heat rejection, airflow outdoor, condenser coil, fan, panel, refrigerant side, control, dan kondisi operasional.

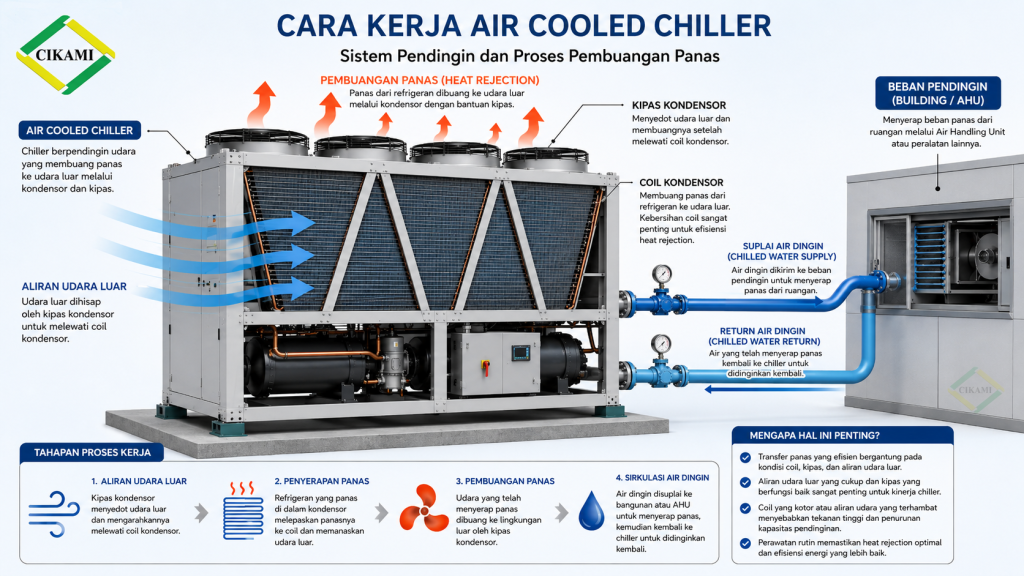

Air Cooled Chiller Bekerja dengan Membuang Panas ke Udara Luar
Secara sederhana, air cooled chiller bekerja dengan mengambil panas dari sistem chilled water, lalu membuang panas tersebut ke udara luar melalui condenser coil dan fan.
Pada sistem ini, condenser coil berperan sebagai media pelepasan panas. Fan membantu menarik atau mendorong udara melewati coil agar panas dari refrigerant dapat dilepas ke lingkungan.
Jika proses pembuangan panas berjalan baik, chiller dapat bekerja lebih stabil.
Namun jika condenser coil kotor, airflow outdoor terhalang, fan melemah, atau area sekitar unit tidak memiliki sirkulasi udara yang cukup, proses heat rejection akan terganggu. Akibatnya compressor harus bekerja lebih berat untuk menjaga performa pendinginan.
Inilah alasan kenapa pengecekan air cooled chiller tidak boleh hanya fokus pada compressor atau panel control. Bagian outdoor, condenser coil, fan, dan airflow juga harus menjadi perhatian utama.
Untuk pembahasan umum mengenai dua jenis sistem chiller, CIKAMI juga membahas perbedaan air cooled dan water cooled chiller dalam artikel chiller tidak dingin pada air cooled dan water cooled chiller.
Gejala Air Cooled Chiller Mulai Bermasalah
Air cooled chiller yang performanya mulai turun biasanya menunjukkan beberapa gejala di lapangan.
Beberapa tanda yang perlu diperhatikan antara lain:
- Leaving chilled water temperature sulit tercapai,
- Ruangan lebih lama dingin,
- AHU atau FCU tidak mendapatkan temperatur air dingin yang cukup,
- Compressor bekerja lebih lama,
- Tekanan discharge cenderung tinggi,
- Unit lebih sering alarm atau trip,
- Fan condenser bekerja tidak normal,
- Area outdoor terasa sangat panas,
- Suara atau getaran tidak biasa,
- Konsumsi energi meningkat,
- Performa turun saat cuaca panas atau beban tinggi.
Gejala tersebut tidak selalu berarti chiller rusak total. Pada banyak kasus, sumber masalah bisa berada pada proses pembuangan panas yang tidak optimal.
Karena itu, troubleshooting air cooled chiller sebaiknya dimulai dari pengecekan heat rejection.

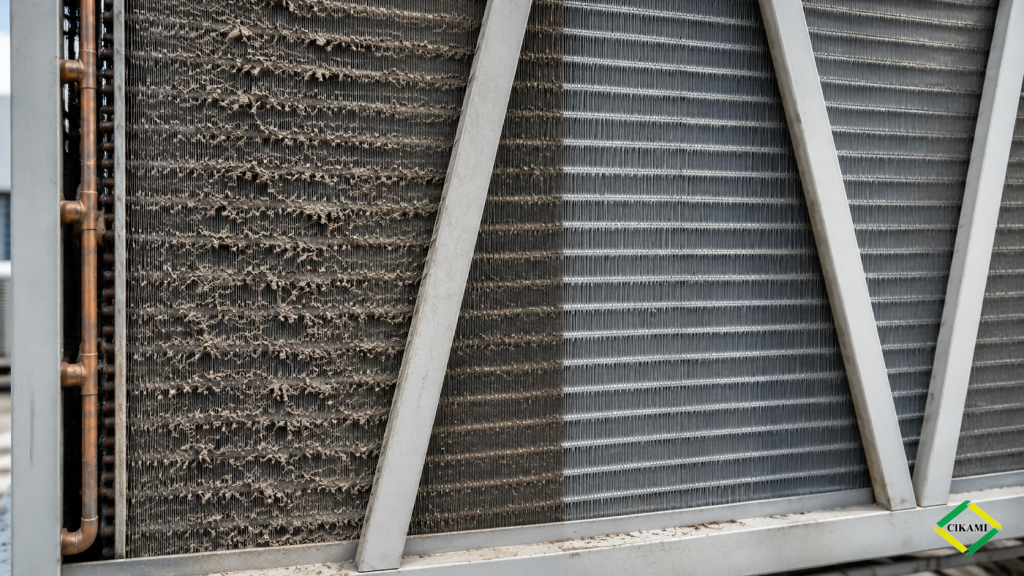

Condenser Coil Kotor atau Tertutup Debu
Condenser coil adalah salah satu komponen paling penting pada air cooled chiller.
Jika coil kotor, tertutup debu, minyak, kerak, atau kotoran dari lingkungan outdoor, udara akan lebih sulit melewati fin coil. Proses pelepasan panas menjadi tidak maksimal, sehingga refrigerant tidak dapat melepas panas dengan baik.
Dampaknya bisa cukup besar:
- Tekanan kerja meningkat,
- Compressor bekerja lebih berat,
- Kapasitas pendinginan turun,
- Konsumsi energi naik,
- Risiko trip meningkat,
- Umur komponen bisa lebih pendek.
Pada tahap awal, cleaning condenser coil bisa membantu mengembalikan performa. Namun cleaning harus dilakukan dengan metode yang tepat agar fin tidak rusak dan permukaan coil tidak semakin bermasalah.
Masalah seperti ini juga sering terjadi pada outdoor condenser secara umum, terutama saat cuaca panas atau area outdoor banyak debu. CIKAMI membahasnya lebih lanjut dalam artikel outdoor condenser bermasalah saat cuaca panas.
Fin Condenser Rusak, Rapuh, atau Korosi
Tidak semua masalah condenser coil dapat diselesaikan dengan cleaning.
Jika fin sudah banyak penyok, rapuh, korosi, atau mulai rusak secara fisik, aliran udara melewati coil bisa terganggu. Selain itu, luas area perpindahan panas juga dapat menurun.
Pada air cooled chiller yang beroperasi di area outdoor, risiko korosi bisa meningkat karena paparan cuaca, polusi, udara lembap, lingkungan industri, atau area dekat sumber kontaminan.
Beberapa tanda condenser coil mulai tidak layak antara lain:
- Fin banyak yang hancur atau rapuh,
- Area coil mulai korosi,
- Coil sulit dibersihkan,
- Cleaning tidak lagi mengembalikan performa,
- Terdapat indikasi kebocoran,
- Tekanan kerja tetap tinggi meskipun coil sudah dibersihkan,
- Performa chiller turun saat beban tinggi.
Dalam kondisi seperti ini, replacement condenser coil perlu mulai dipertimbangkan.
Untuk sistem air cooled chiller existing, penggantian coil sering membutuhkan penyesuaian dimensi, row, fin, tube, circuiting, header, dan connection sesuai kondisi unit di lapangan. CIKAMI mendukung kebutuhan condenser coil dan custom coil fabrication untuk sistem HVAC yang membutuhkan penggantian coil sesuai spesifikasi existing.

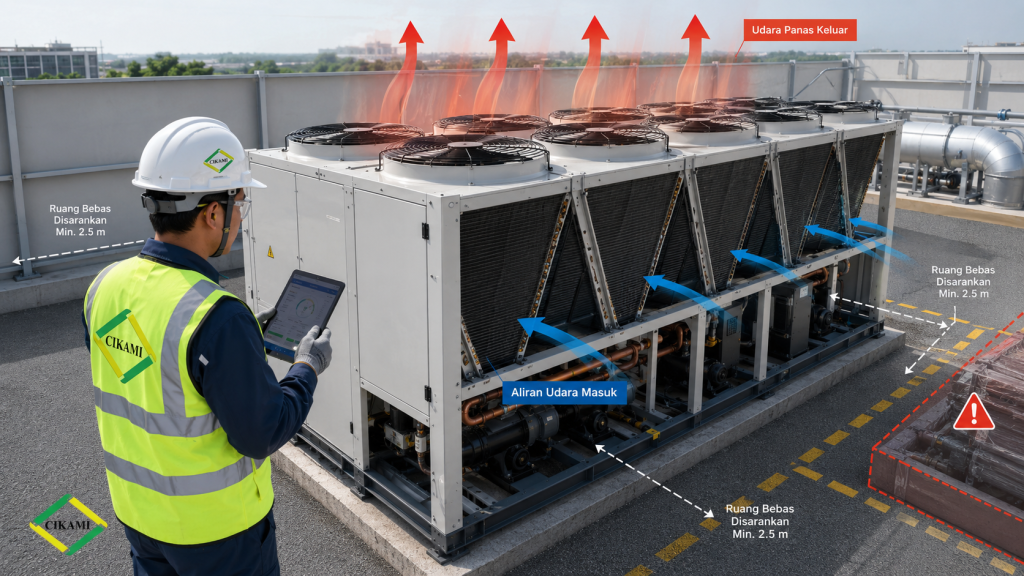

Airflow Outdoor Terhambat
Air cooled chiller membutuhkan airflow outdoor yang baik untuk membuang panas.
Jika airflow terhambat, panas dapat terjebak di sekitar unit. Hal ini membuat chiller bekerja dalam kondisi lebih berat, terutama saat cuaca panas atau beban pendinginan tinggi.
Beberapa penyebab airflow outdoor terhambat:
- Jarak unit terlalu dekat dengan dinding,
- Area sekitar unit tertutup barang,
- Unit ditempatkan di area dengan ventilasi buruk,
- Udara panas dari discharge kembali masuk ke coil,
- Posisi beberapa unit terlalu berdekatan,
- Area outdoor terlalu sempit,
- Ada hambatan pada sisi intake atau discharge fan,
- Debris atau kotoran menutup area coil.
Pada kondisi seperti ini, condenser coil dan fan mungkin masih bekerja, tetapi udara panas tidak terbuang dengan baik. Akibatnya heat rejection tetap tidak optimal.
Karena itu, evaluasi posisi unit dan sirkulasi udara sekitar chiller perlu masuk dalam checklist maintenance.
Fan Condenser Tidak Bekerja Optimal
Fan condenser berfungsi membantu aliran udara melewati condenser coil.
Jika fan melemah, motor bermasalah, blade rusak, bearing aus, atau putaran fan tidak sesuai, proses pembuangan panas akan terganggu.
Beberapa hal yang perlu dicek:
- Kondisi fan blade,
- Arah putaran fan,
- Motor fan,
- Bearing,
- Getaran,
- Suara abnormal,
- Ampere motor,
- Kontaktor atau relay,
- Wiring,
- Control fan staging,
- Kebersihan area fan.
Pada beberapa air cooled chiller, fan bekerja bertahap mengikuti kebutuhan beban dan kondisi tekanan. Jika sequence fan bermasalah, sebagian fan bisa tidak bekerja sesuai kebutuhan sistem.
Masalah fan sering terlihat seperti masalah compressor atau refrigerant, padahal sumbernya berada pada airflow dan heat rejection.
Suhu Outdoor dan Beban Pendinginan Meningkat
Air cooled chiller lebih sensitif terhadap kondisi udara luar dibanding water cooled chiller.
Saat suhu outdoor meningkat, proses pembuangan panas menjadi lebih berat. Jika pada saat yang sama beban gedung juga meningkat, sistem akan bekerja lebih keras untuk menjaga temperatur chilled water.
Kondisi ini sering terasa pada:
- Siang hari,
- Periode cuaca panas,
- Area outdoor tanpa ventilasi baik,
- Gedung dengan beban internal tinggi,
- Sistem yang sudah lama tidak dibersihkan,
- Condenser coil yang mulai menurun performanya.
Jika chiller hanya bermasalah saat cuaca panas atau beban tinggi, maka pengecekan perlu fokus pada heat rejection, airflow, condenser coil, fan, dan kapasitas sistem terhadap beban aktual.
Artikel CIKAMI tentang AC nyala terus atau dimatikan juga membahas bahwa pola operasional dan beban ruangan dapat memengaruhi efisiensi sistem pendingin.
Refrigerant Side Bermasalah
Selain heat rejection, masalah pada sisi refrigerant juga dapat membuat air cooled chiller tidak dingin.
Beberapa kemungkinan masalah antara lain:
- Refrigerant kurang,
- Refrigerant tidak sesuai,
- Indikasi kebocoran,
- Tekanan kerja tidak normal,
- Expansion valve bermasalah,
- Oil return tidak baik,
- Restriction pada sistem,
- Charging tidak sesuai prosedur.
Namun pengecekan refrigerant tidak boleh dilakukan secara terpisah dari kondisi condenser coil dan airflow. Jika condenser coil kotor atau airflow buruk, tekanan kerja bisa terlihat tidak normal meskipun sumber masalah awalnya ada pada heat rejection.
Karena itu, teknisi perlu membaca data sistem secara menyeluruh sebelum menentukan tindakan.
CIKAMI juga pernah membahas risiko kesalahan refrigerant dalam pekerjaan repair coil DX pada artikel salah refrigerant bisa merusak sistem saat repair coil DX.

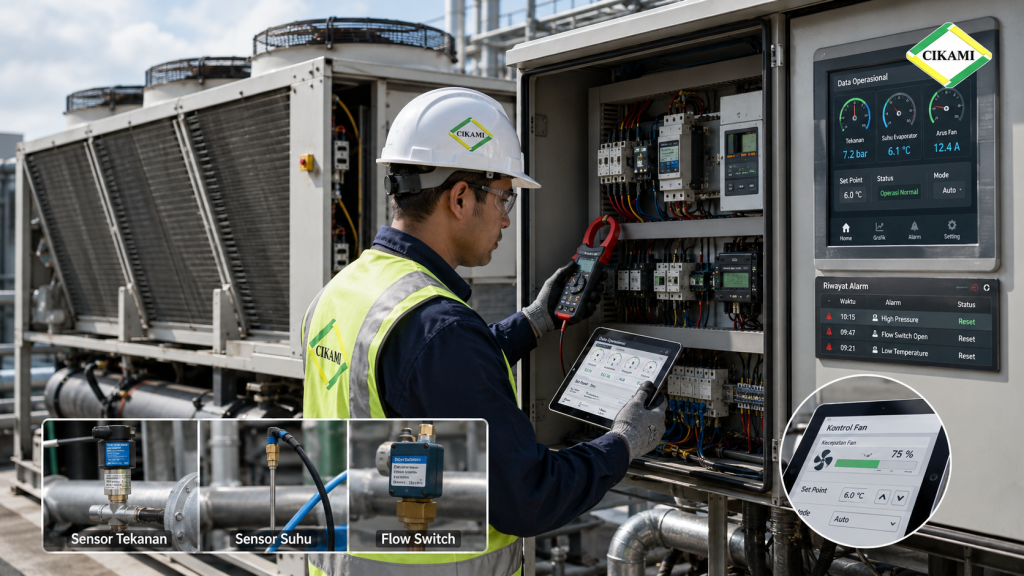

Panel Listrik, Sensor, dan Control Bermasalah
Air cooled chiller juga sangat bergantung pada sistem listrik dan kontrol.
Jika sensor tidak akurat, fan staging tidak berjalan benar, contactor bermasalah, atau control membaca kondisi yang salah, performa chiller bisa terganggu.
Bagian yang perlu dicek antara lain:
- Panel control,
- Contactor,
- Relay,
- Overload,
- Terminal kabel,
- Sensor temperature,
- Pressure sensor,
- Flow switch,
- Fan control,
- Alarm history,
- Set point,
- Timer,
- Sequence operation.
Kadang unit terlihat bermasalah secara mekanikal, padahal penyebabnya berasal dari sensor atau sistem kontrol yang tidak membaca kondisi aktual dengan tepat.
Karena itu, troubleshooting air cooled chiller perlu melibatkan pengecekan data operasional, bukan hanya inspeksi visual.
Chilled Water Flow Tidak Stabil
Walaupun air cooled chiller membuang panas langsung ke udara, sistem tetap membutuhkan chilled water flow yang sesuai untuk mendistribusikan pendinginan ke AHU atau FCU.
Jika chilled water flow kurang, sistem dapat terlihat seperti chiller tidak dingin. Padahal masalahnya bisa berasal dari distribusi air.
Beberapa hal yang perlu dicek:
- Chilled water pump,
- Strainer,
- Valve,
- Balancing,
- Pressure gauge,
- Differential pressure,
- Flow switch,
- Air trap,
- Kondisi piping,
- Control valve pada AHU atau FCU.
Chiller yang masih bekerja baik tetap tidak akan menghasilkan kenyamanan ruangan jika chilled water tidak terdistribusi dengan benar.
Karena itu, pengecekan air cooled chiller tetap perlu melihat hubungan antara unit chiller, pump, piping, valve, AHU, FCU, dan sistem distribusi.
Untuk konteks sistem gedung yang lebih luas, CIKAMI juga membahas pentingnya maintenance AC gedung dari ruangan sampai chiller plant.
Kapan Cleaning Condenser Coil Masih Cukup?
Cleaning condenser coil masih dapat menjadi solusi jika masalah utama berasal dari kotoran ringan hingga sedang pada permukaan coil, dan kondisi fisik coil masih layak.
Cleaning biasanya masih relevan jika:
- Fin masih kuat,
- Tidak ada korosi berat,
- Tidak ada kebocoran,
- Struktur coil masih baik,
- Tekanan kerja membaik setelah cleaning,
- Airflow kembali normal,
- Performa chiller meningkat setelah perawatan.
Namun cleaning harus dilakukan dengan hati-hati. Tekanan air yang terlalu tinggi atau metode yang tidak tepat dapat merusak fin dan memperburuk kondisi coil.

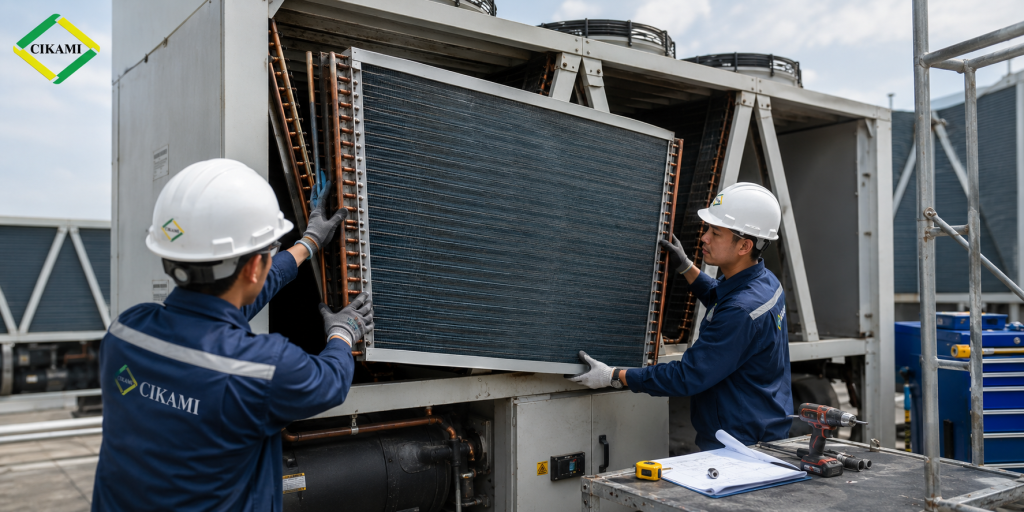

Kapan Condenser Coil Perlu Diganti?
Condenser coil perlu mulai dipertimbangkan untuk diganti jika kerusakannya sudah terlalu jauh.
Beberapa indikasinya:
- Coil bocor,
- Korosi berat,
- Fin rapuh,
- Fin banyak hancur,
- Cleaning tidak lagi mengembalikan performa,
- Pressure tetap tinggi,
- Heat rejection tetap buruk,
- Unit sering trip saat beban tinggi,
- Repair sebelumnya tidak bertahan lama,
- Spare part original sulit ditemukan.
Pada kondisi seperti ini, replacement condenser coil dapat menjadi bagian dari solusi retrofit air cooled chiller.
Custom condenser coil fabrication membantu ketika unit existing membutuhkan coil dengan ukuran khusus, konfigurasi tertentu, atau lead time yang lebih fleksibel dibanding spare part original.
Namun keputusan penggantian coil tetap harus berdasarkan hasil evaluasi sistem. Jangan sampai coil diganti, tetapi masalah airflow, fan, atau control system tidak ikut diperbaiki.
Air Cooled Chiller Tidak Dingin: Jangan Langsung Ganti Unit
Mengganti unit chiller adalah keputusan besar.
Sebelum sampai ke keputusan tersebut, sistem perlu dievaluasi secara bertahap. Pada banyak kasus, masalah air cooled chiller dapat berasal dari condenser coil, fan, airflow outdoor, refrigerant side, sensor, panel, atau chilled water flow.
Jika sumber masalahnya jelas dan masih dapat diperbaiki, solusi bisa berupa cleaning, repair, replacement komponen, balancing, atau retrofit sebagian.
Penggantian unit total baru perlu dipertimbangkan jika kerusakan sudah terlalu luas, kapasitas tidak lagi sesuai kebutuhan, efisiensi sangat turun, downtime terlalu sering, atau biaya perbaikan sudah tidak lagi masuk akal.
Pendekatan ini sejalan dengan konsep retrofit dan replacement HVAC, yaitu membaca sistem existing terlebih dahulu sebelum menentukan solusi paling tepat.
Pendekatan CIKAMI dalam Evaluasi Air Cooled Chiller
CIKAMI membantu evaluasi air cooled chiller dengan melihat sistem secara menyeluruh.
Pengecekan tidak hanya berfokus pada unit chiller, tetapi juga condenser coil, fan, airflow outdoor, panel, sensor, refrigerant side, chilled water flow, pump, piping, valve, AHU, FCU, dan kondisi operasional gedung.
Untuk air cooled chiller yang mengalami penurunan performa akibat condenser coil, CIKAMI dapat membantu evaluasi apakah coil masih cukup dibersihkan, perlu direpair, atau sudah membutuhkan replacement.
Dengan dukungan in-house coil fabrication, CIKAMI dapat membantu kebutuhan custom condenser coil untuk air cooled chiller existing sesuai dimensi, material, fin, tube, circuiting, header, dan connection yang dibutuhkan di lapangan.
Namun fokus utama tetap pada solusi sistem: memastikan tindakan yang dipilih benar-benar menjawab sumber masalah, bukan hanya mengganti komponen yang terlihat bermasalah.
Kesimpulan
Air cooled chiller tidak dingin tidak selalu berarti unit harus langsung diganti.
Pada sistem air cooled, proses pembuangan panas sangat bergantung pada condenser coil, fan, dan airflow outdoor. Jika heat rejection terganggu, chiller akan bekerja lebih berat dan performa pendinginan bisa menurun.
Namun selain condenser coil, masalah juga bisa berasal dari refrigerant side, panel, sensor, control system, chilled water flow, pump, valve, atau perubahan beban gedung.
Karena itu, pengecekan air cooled chiller harus dilakukan secara menyeluruh sebelum memutuskan cleaning, repair, replacement condenser coil, retrofit, atau penggantian unit total.
Dengan evaluasi yang tepat, solusi bisa lebih terarah, downtime dapat ditekan, dan sistem existing masih mungkin dipertahankan tanpa harus langsung diganti seluruhnya.
FAQ
Air cooled chiller yang masih menyala belum tentu bekerja optimal. Penyebabnya bisa berasal dari condenser coil kotor, fan condenser lemah, airflow outdoor terhambat, refrigerant issue, panel control bermasalah, atau chilled water flow yang tidak stabil.
Condenser coil berfungsi membantu melepas panas dari sistem refrigerant ke udara luar. Jika condenser coil kotor, korosi, bocor, atau fin rusak, proses heat rejection terganggu dan chiller dapat bekerja lebih berat.
Condenser coil perlu dipertimbangkan untuk diganti jika sudah bocor, korosi berat, fin rapuh, banyak kerusakan, atau cleaning tidak lagi mengembalikan performa heat rejection.
Tidak selalu. Air cooled chiller perlu dicek terlebih dahulu dari sisi condenser coil, fan, airflow outdoor, refrigerant side, control, panel, pump, valve, dan chilled water flow sebelum memutuskan repair, replacement coil, retrofit, atau ganti unit total.
