Chiller tidak dingin bukan selalu berarti unit harus langsung diganti.
Pada gedung, pabrik, hotel, mall, rumah sakit, fasilitas komersial, maupun fasilitas industri, chiller sering menjadi jantung sistem pendingin. Ketika performanya menurun, dampaknya bisa terasa luas: ruangan lebih lama dingin, AHU tidak mencapai temperatur yang diharapkan, keluhan pengguna meningkat, konsumsi energi naik, hingga sistem lebih sering alarm atau trip.
Namun sebelum mengambil keputusan besar seperti penggantian unit, sistem perlu dibaca lebih dulu.
Masalah chiller tidak dingin bisa berasal dari banyak faktor. Penyebabnya juga berbeda antara air cooled chiller dan water cooled chiller. Karena itu, langkah pertama yang penting adalah memahami jenis sistem yang digunakan, cara sistem membuang panas, dan bagian mana saja yang perlu dicek sebelum menyimpulkan bahwa chiller harus diganti.
Chiller Tidak Dingin Harus Dibaca sebagai Masalah Sistem
Dalam sistem HVAC gedung, chiller tidak bekerja sendirian.
Chiller terhubung dengan AHU, FCU, pump, piping, valve, strainer, sensor, control panel, chilled water system, dan pada sistem tertentu juga terhubung dengan cooling tower dan condenser water system.
Karena itu, ketika muncul keluhan “chiller tidak dingin”, penyebabnya tidak selalu berada di dalam unit chiller itu sendiri.
Bisa saja chiller masih bekerja, tetapi chilled water flow kurang. Bisa juga cooling tower tidak membuang panas dengan baik. Pada air cooled chiller, condenser coil bisa kotor atau airflow outdoor terhambat. Pada water cooled chiller, condenser water temperature bisa terlalu tinggi karena masalah cooling tower, pump, atau water treatment.
Inilah alasan kenapa pengecekan chiller harus dilakukan secara menyeluruh.
Keputusan repair, cleaning, replacement komponen, retrofit, atau penggantian unit sebaiknya diambil setelah sistem dibaca dari sisi equipment utama, water flow, heat rejection, air side, control, dan kondisi operasional.

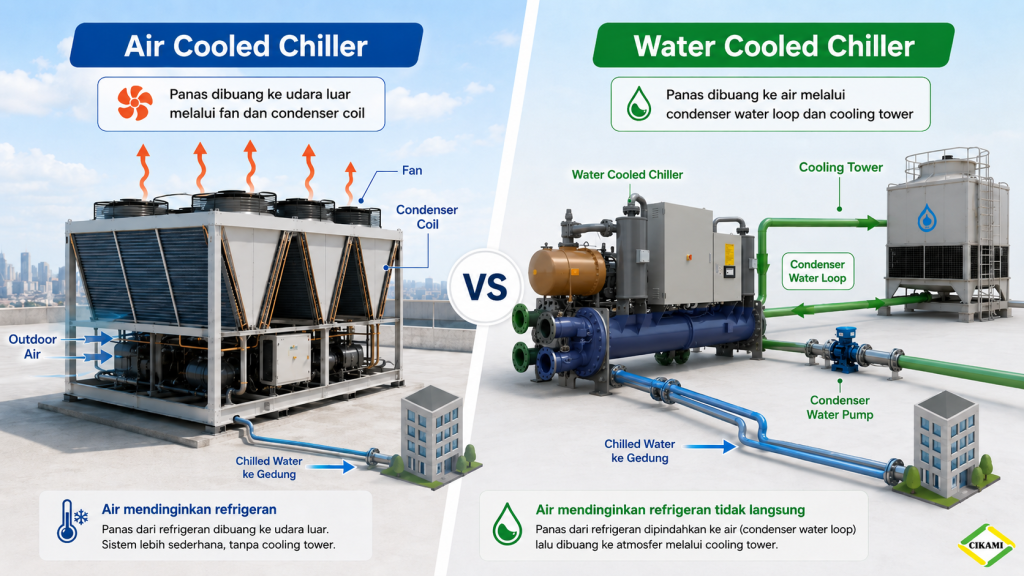

Perbedaan Dasar Air Cooled Chiller dan Water Cooled Chiller
Secara sederhana, perbedaan utama air cooled chiller dan water cooled chiller ada pada cara sistem membuang panas.
Air Cooled Chiller
Air cooled chiller membuang panas langsung ke udara luar melalui condenser coil dan fan. Pada sistem ini, condenser coil menjadi bagian penting dalam proses heat rejection.
Udara luar melewati condenser coil untuk membantu melepas panas dari sistem refrigerant. Karena itu, kondisi condenser coil, fan, airflow outdoor, posisi unit, dan suhu lingkungan sangat berpengaruh terhadap performa air cooled chiller.
Jika condenser coil kotor, fin rusak, airflow terhambat, atau fan tidak optimal, proses pembuangan panas akan terganggu. Akibatnya chiller bekerja lebih berat dan kapasitas pendinginan dapat menurun.
Water Cooled Chiller
Water cooled chiller membuang panas melalui condenser water yang dialirkan ke cooling tower.
Pada sistem ini, proses pembuangan panas tidak langsung dilakukan ke udara melalui coil outdoor seperti air cooled chiller. Panas dari chiller dipindahkan ke condenser water, lalu condenser water tersebut dibantu oleh cooling tower untuk melepas panas ke udara.
Karena itu, performa water cooled chiller sangat dipengaruhi oleh cooling tower, condenser water pump, chilled water pump, water flow, strainer, valve, water treatment, heat exchanger, dan sistem kontrol.
Jika cooling tower tidak optimal, condenser water temperature bisa naik. Jika condenser water flow kurang, chiller akan bekerja lebih berat. Jika strainer buntu atau valve tidak seimbang, distribusi air dapat terganggu.
Kenapa Penting Membedakan Jenis Chiller?
Karena sumber masalah dan cara pengecekannya berbeda.
Pada air cooled chiller, fokus pengecekan sering berada pada condenser coil, fan, airflow outdoor, kondisi panel, refrigerant side, dan posisi unit terhadap sirkulasi udara.
Pada water cooled chiller, fokus pengecekan lebih luas ke cooling tower, condenser water, chilled water, pump, strainer, valve, water treatment, heat exchanger, dan kontrol sistem.
Jika jenis sistem tidak dipahami sejak awal, troubleshooting bisa salah arah.
Misalnya, pada air cooled chiller, masalah performa bisa terlihat seperti compressor bekerja berat, padahal penyebabnya condenser coil kotor atau airflow outdoor terhalang.
Pada water cooled chiller, masalah bisa terlihat seperti chiller lemah, padahal sumbernya cooling tower tidak optimal, condenser water temperature tinggi, atau strainer buntu.
Karena itu, sebelum menyimpulkan bahwa chiller rusak berat atau harus diganti, sistem harus dicek berdasarkan jenis chillernya.
7 Penyebab Chiller Tidak Dingin yang Perlu Dicek Sebelum Ganti Unit
Berikut beberapa penyebab umum yang perlu dievaluasi ketika chiller tidak dingin atau performanya menurun.
1. Heat Rejection Tidak Optimal
Chiller bekerja dengan memindahkan panas dari area yang didinginkan ke luar sistem. Jika proses pembuangan panas terganggu, performa chiller akan turun.
Pada air cooled chiller, heat rejection sangat bergantung pada condenser coil dan fan. Jika condenser coil kotor, fin tertutup debu, fin rusak, coil korosi, fan melemah, atau airflow outdoor terhambat, panas tidak dapat dilepas dengan baik.
Akibatnya tekanan kerja dapat naik, compressor bekerja lebih berat, dan kapasitas pendinginan menurun.
Pada kondisi tertentu, cleaning condenser coil bisa membantu. Namun jika condenser coil sudah korosi, bocor, fin rapuh, atau kerusakannya cukup berat, replacement condenser coil perlu mulai dipertimbangkan.
Di sinilah kemampuan fabrikasi coil custom menjadi penting, terutama untuk air cooled chiller lama yang membutuhkan condenser coil sesuai dimensi, circuiting, header, dan kondisi existing unit.
Pada water cooled chiller, heat rejection bergantung pada condenser water dan cooling tower. Jika cooling tower kotor, fill tidak optimal, nozzle tersumbat, fan bermasalah, water treatment buruk, atau condenser water temperature terlalu tinggi, chiller juga akan bekerja lebih berat.
Jadi, heat rejection harus selalu menjadi titik awal pengecekan ketika chiller tidak dingin.

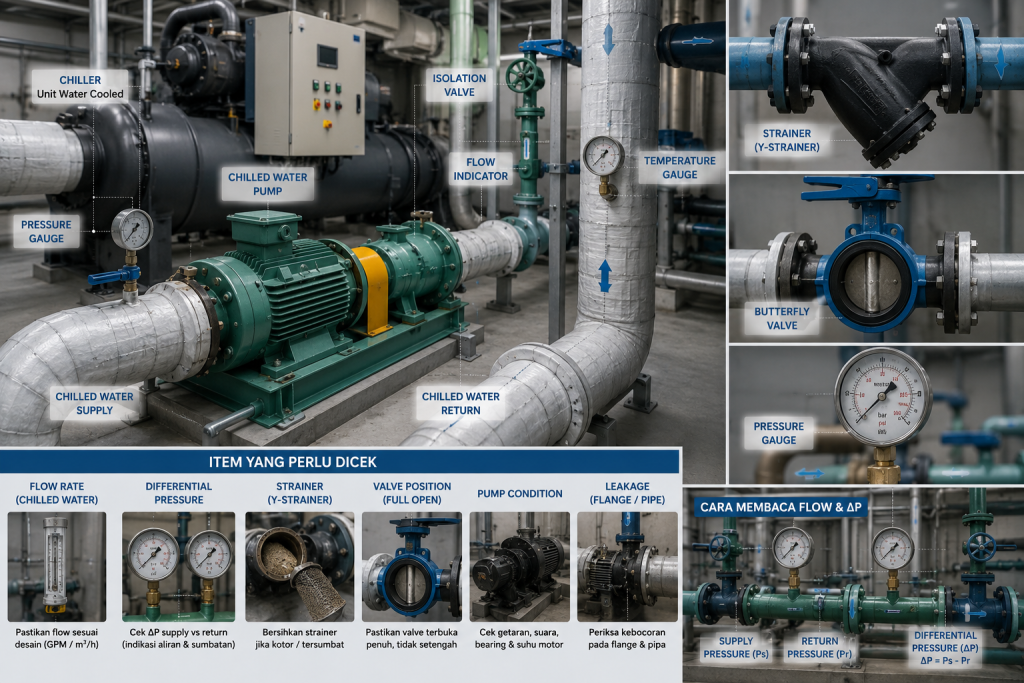

2. Chilled Water Flow Tidak Sesuai
Chilled water flow yang tidak sesuai dapat membuat distribusi pendinginan terganggu.
Chiller mungkin masih menyala, tetapi jika aliran chilled water kurang, AHU atau FCU tidak menerima debit air dingin yang cukup. Akibatnya ruangan tetap sulit mencapai suhu yang diinginkan.
Penyebab chilled water flow bermasalah bisa bermacam-macam:
- Chilled water pump tidak optimal,
- Strainer buntu,
- Valve tidak terbuka penuh,
- Balancing berubah,
- Control valve tidak responsif,
- Pressure drop terlalu tinggi,
- Air trap di sistem,
- Pipa mengalami hambatan,
- Sensor flow bermasalah.
Pada kondisi seperti ini, mengganti chiller belum tentu menyelesaikan masalah. Jika sumber masalahnya berada pada water flow, maka sistem baru pun bisa tetap tidak optimal.
Karena itu, pengecekan pump, strainer, valve, flow, dan differential pressure perlu dilakukan sebelum mengambil keputusan besar.
3. Cooling Tower Bermasalah pada Water Cooled Chiller
Untuk water cooled chiller, cooling tower adalah bagian yang sangat penting.
Cooling tower membantu membuang panas dari condenser water. Jika cooling tower tidak bekerja optimal, condenser water yang kembali ke chiller tetap terlalu panas. Akibatnya chiller bekerja lebih berat dan performanya menurun.
Beberapa masalah cooling tower yang sering memengaruhi performa chiller antara lain:
- Basin kotor,
- Fill tersumbat atau rusak,
- Nozzle tidak menyemprot merata,
- Fan cooling tower bermasalah,
- Motor fan lemah,
- Belt atau gearbox bermasalah,
- Scaling,
- Algae,
- Water treatment kurang baik,
- Water level tidak sesuai,
- Drift eliminator rusak,
- Blowdown tidak optimal.
Pada kasus seperti ini, gejala yang muncul bisa terlihat seperti masalah pada chiller. Padahal sumber masalahnya berada pada cooling tower atau condenser water system.
Karena itu, saat water cooled chiller tidak dingin, cooling tower harus masuk dalam checklist utama.
4. Condenser Water Flow Bermasalah
Selain cooling tower, condenser water flow juga sangat memengaruhi performa water cooled chiller.
Jika condenser water pump tidak optimal, strainer buntu, valve tidak sesuai posisi, atau aliran air tidak cukup, proses pembuangan panas dari chiller akan terganggu.
Beberapa hal yang perlu dicek:
- Condenser water pump,
- Strainer condenser water,
- Valve balancing,
- Flow rate,
- Differential pressure,
- Pressure gauge,
- Flow switch,
- Vibration pump,
- Mechanical seal,
- Alignment,
- Kondisi coupling,
- Indikasi cavitation.
Condenser water flow yang buruk dapat membuat chiller bekerja dalam kondisi berat. Jika dibiarkan, sistem bisa lebih sering alarm, trip, atau mengalami penurunan efisiensi.
Sama seperti chilled water flow, masalah condenser water flow tidak bisa diselesaikan hanya dengan melihat unit chiller. Sistem distribusi air harus ikut diperiksa.
5. Heat Exchanger, Evaporator, atau Condenser Kotor
Pada chiller, proses perpindahan panas sangat bergantung pada kondisi heat exchanger, evaporator, dan condenser.
Jika permukaan heat transfer kotor, scaling, fouling, atau tersumbat, perpindahan panas menjadi tidak optimal. Akibatnya chiller sulit mencapai temperatur kerja, konsumsi energi meningkat, dan sistem bekerja lebih berat.
Pada water cooled chiller, kualitas air dan water treatment sangat berpengaruh terhadap kondisi heat exchanger. Jika water treatment tidak baik, scaling dan fouling bisa mempercepat penurunan performa.
Pada air cooled chiller, kondisi condenser coil menjadi titik penting. Fin yang tertutup kotoran, rusak, atau korosi akan menghambat pelepasan panas ke udara luar.
Pengecekan bagian heat transfer perlu dilakukan dengan hati-hati. Kadang sistem terlihat masih menyala normal, tetapi performa heat transfer sudah menurun cukup jauh.
Jika cleaning masih memungkinkan, cleaning dapat dilakukan. Namun jika kerusakan sudah berat, penggantian komponen atau retrofit perlu dipertimbangkan.

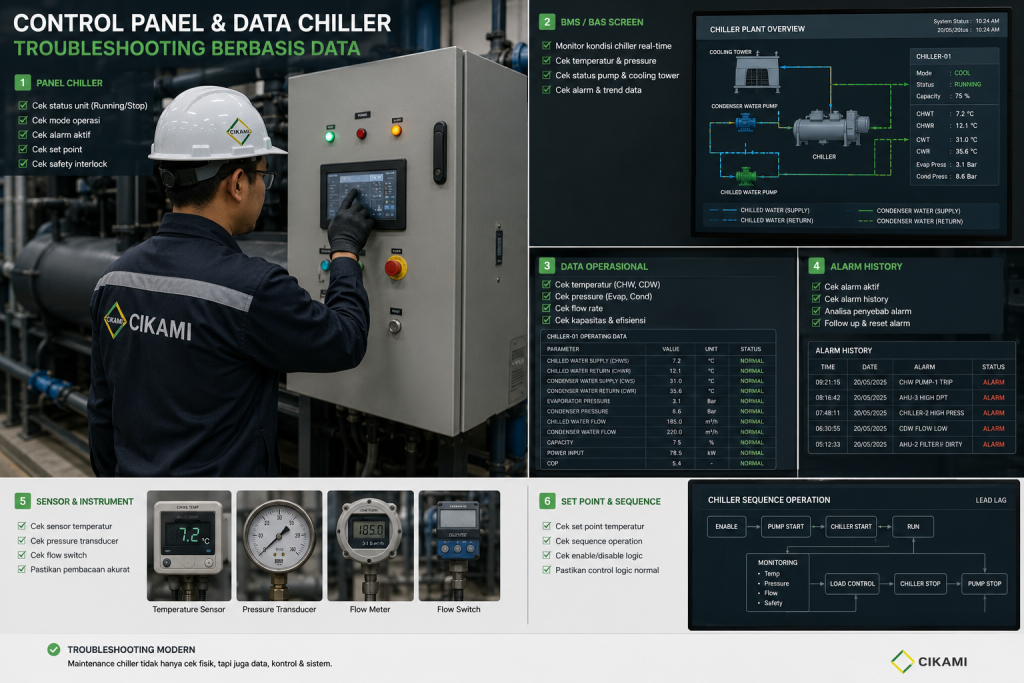

6. Sensor, Control, atau Sequence Operation Tidak Sesuai
Tidak semua masalah chiller berasal dari komponen mekanikal.
Sistem kontrol juga dapat menjadi sumber masalah.
Sensor temperatur yang tidak akurat, flow switch bermasalah, pressure sensor error, control valve tidak responsif, atau sequence operation yang tidak sesuai dapat membuat chiller bekerja tidak optimal.
Pada gedung dengan lebih dari satu chiller, sequence operation menjadi penting. Jika pengaturan staging antar unit tidak tepat, sebagian unit bisa bekerja terlalu berat, sementara unit lain tidak bekerja sesuai kebutuhan.
Beberapa hal yang perlu dicek:
- Leaving chilled water temperature sensor,
- Entering chilled water temperature sensor,
- Pressure sensor,
- Flow switch,
- Control valve,
- Actuator,
- Panel control,
- Alarm history,
- Set point,
- Timer,
- BAS atau BMS,
- Sequence operation,
- Interlock system.
Kadang masalah performa dapat membaik setelah sensor dikalibrasi, control valve diperbaiki, atau sequence operation disesuaikan dengan pola beban gedung.
7. Beban Gedung Berubah dari Kondisi Awal
Chiller biasanya dirancang berdasarkan kebutuhan beban pendinginan tertentu.
Namun seiring waktu, kondisi gedung bisa berubah. Jumlah penghuni bertambah, layout ruangan berubah, equipment panas bertambah, jam operasional lebih panjang, area baru ditambahkan, atau pola penggunaan ruangan berubah.
Jika beban aktual lebih besar dari desain awal, chiller bisa terlihat seperti tidak dingin padahal sistem bekerja mendekati batas kemampuannya.
Beberapa perubahan yang perlu diperhatikan:
- Penambahan tenant atau area operasional,
- Perubahan layout ruangan,
- Penambahan mesin atau equipment panas,
- Peningkatan jumlah penghuni,
- Perubahan jam operasional,
- Area kaca besar dengan beban panas tinggi,
- Perubahan fungsi ruangan,
- Tambahan beban dari proses produksi.
Dalam kondisi seperti ini, masalah tidak cukup diselesaikan dengan cleaning atau repair. Sistem perlu dievaluasi lebih luas untuk menentukan apakah diperlukan balancing, upgrade, retrofit, penambahan kapasitas, atau penggantian sistem bertahap.

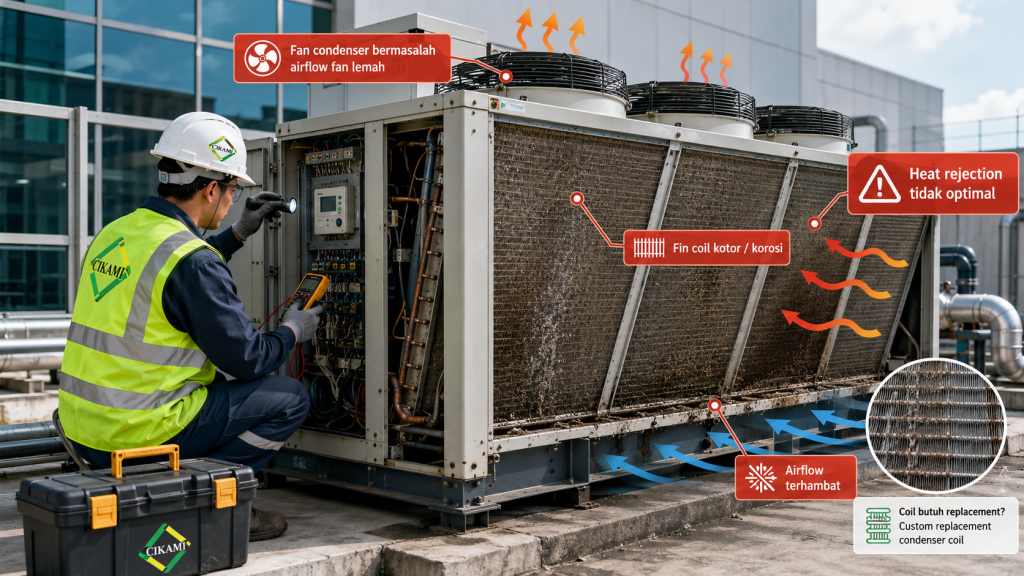

Air Cooled Chiller: Kapan Condenser Coil Perlu Jadi Perhatian?
Pada air cooled chiller, condenser coil adalah salah satu komponen paling penting dalam proses pembuangan panas.
Jika condenser coil tidak mampu membuang panas dengan baik, compressor akan bekerja lebih berat dan performa sistem akan turun.
Beberapa tanda condenser coil perlu diperhatikan:
- Fin condenser sangat kotor,
- Fin banyak penyok atau rapuh,
- Coil mulai korosi,
- Ada indikasi kebocoran,
- Cleaning tidak lagi mengembalikan performa,
- Tekanan kerja cenderung tinggi,
- Fan bekerja tetapi heat rejection tetap buruk,
- Unit sering alarm saat beban tinggi,
- Performa turun saat cuaca panas.
Pada tahap awal, cleaning condenser coil bisa menjadi langkah yang tepat. Namun jika kondisi coil sudah terlalu rusak, replacement condenser coil perlu dipertimbangkan.
Untuk air cooled chiller existing, penggantian coil sering membutuhkan penyesuaian dimensi, row, fin, tube, circuiting, header, connection, dan kondisi frame unit. Karena itu, custom coil fabrication dapat menjadi solusi ketika spare part original sulit ditemukan atau lead time terlalu lama.
Ini bukan berarti semua masalah air cooled chiller harus langsung diselesaikan dengan ganti coil. Tetapi jika hasil pengecekan menunjukkan bottleneck utama berada pada condenser coil, maka replacement coil bisa menjadi bagian dari solusi retrofit.

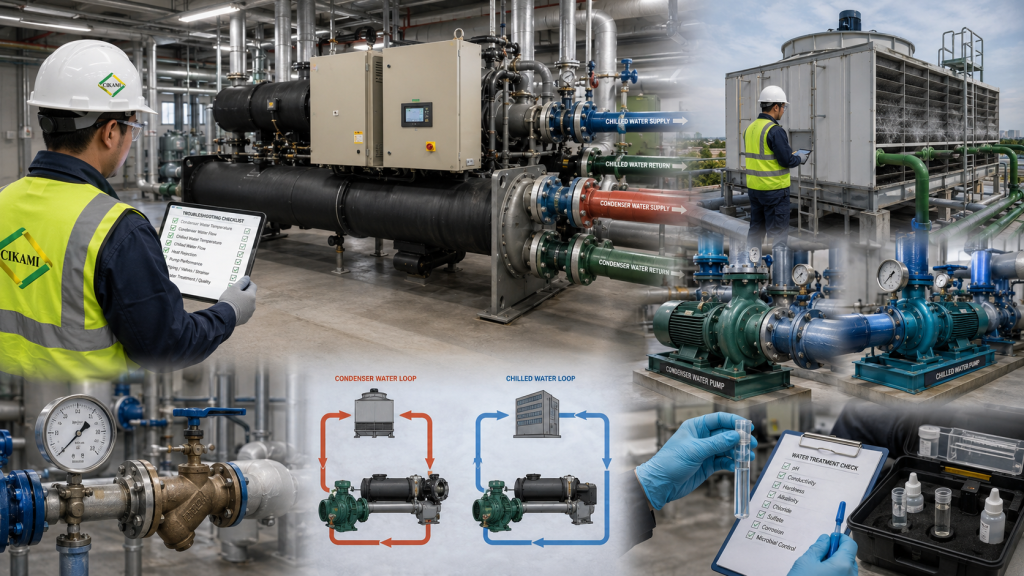

Water Cooled Chiller: Jangan Lupakan Cooling Tower dan Water Flow
Pada water cooled chiller, performa sistem tidak hanya ditentukan oleh chiller unit.
Cooling tower, condenser water pump, chilled water pump, strainer, valve, piping, water treatment, dan control system memiliki peran besar terhadap stabilitas sistem.
Jika cooling tower tidak membuang panas dengan baik, condenser water temperature akan naik. Jika condenser water flow kurang, heat rejection terganggu. Jika chilled water flow kurang, distribusi pendinginan ke AHU dan FCU tidak optimal.
Karena itu, troubleshooting water cooled chiller harus dilakukan dari sistem secara menyeluruh.
Beberapa area penting yang perlu dicek:
- Cooling tower,
- Condenser water pump,
- Chilled water pump,
- Strainer,
- Balancing valve,
- Heat exchanger,
- Water treatment,
- Condenser water temperature,
- Chilled water temperature,
- Pressure dan flow,
- Control dan sequence.
Pada sistem water cooled chiller, solusi sering kali bukan penggantian satu komponen besar, melainkan kombinasi dari cleaning, water treatment, balancing, pump maintenance, valve repair, control adjustment, dan retrofit bertahap.
Kapan Chiller Perlu Repair, Retrofit, atau Ganti Unit?
Keputusan repair, retrofit, atau penggantian unit harus berdasarkan hasil evaluasi sistem.
Chiller mungkin cukup direpair jika masalah terbatas pada komponen tertentu dan sistem utama masih layak digunakan.
Retrofit bisa dipertimbangkan jika sistem existing masih memiliki banyak bagian yang bisa dipertahankan, tetapi membutuhkan upgrade atau penyesuaian agar kembali sesuai dengan kebutuhan operasional.
Penggantian unit total perlu dipertimbangkan jika kerusakan terlalu luas, kapasitas sudah tidak sesuai, efisiensi sangat turun, spare part sulit, downtime terlalu sering, atau biaya perbaikan mendekati biaya penggantian.
Secara umum, pertanyaan yang perlu dijawab sebelum memutuskan adalah:
- Apakah masalah berasal dari chiller atau sistem pendukungnya?
- Apakah heat rejection sudah optimal?
- Apakah chilled water flow dan condenser water flow sesuai?
- Apakah cooling tower bekerja baik?
- Apakah condenser coil pada air cooled chiller masih layak?
- Apakah heat exchanger bersih dan bekerja baik?
- Apakah sensor dan control system akurat?
- Apakah beban gedung berubah dari desain awal?
- Apakah sistem masih bisa dikembalikan dengan cleaning, repair, balancing, atau retrofit?
Jika pertanyaan-pertanyaan ini belum dijawab, keputusan ganti unit bisa terlalu cepat.
Pendekatan CIKAMI dalam Evaluasi Chiller Tidak Dingin
CIKAMI membantu membaca masalah chiller tidak dingin dengan pendekatan sistem.
Pemeriksaan tidak hanya melihat unit chiller, tetapi juga bagian pendukung seperti cooling tower, pump, water flow, condenser water, chilled water, AHU, FCU, piping, valve, strainer, sensor, panel, control system, dan kondisi operasional gedung.
Untuk air cooled chiller, CIKAMI dapat membantu mengevaluasi kondisi condenser coil, fan, airflow outdoor, panel, serta kebutuhan cleaning, repair, atau replacement coil jika diperlukan.
Dengan dukungan in-house coil fabrication, CIKAMI juga dapat membantu kebutuhan custom condenser coil untuk air cooled chiller existing yang membutuhkan penggantian coil dengan ukuran, material, circuiting, header, dan koneksi sesuai kondisi lapangan.
Untuk water cooled chiller, CIKAMI dapat membantu evaluasi sistem secara lebih luas, termasuk cooling tower, pump, water flow, piping, valve, dan rekomendasi maintenance, repair, balancing, atau retrofit.
Pendekatan ini membantu memastikan solusi yang diberikan tidak hanya mengganti komponen, tetapi benar-benar menjawab sumber masalah sistem.
Kesimpulan
Chiller tidak dingin harus dibaca berdasarkan jenis sistemnya.
Pada air cooled chiller, perhatian utama sering berada pada condenser coil, fan, airflow outdoor, refrigerant side, dan kondisi heat rejection ke udara luar. Pada water cooled chiller, evaluasi harus mencakup cooling tower, condenser water, chilled water, pump, strainer, valve, heat exchanger, water treatment, dan control system.
Karena itu, chiller yang performanya menurun tidak boleh langsung dianggap harus diganti total.
Sistem perlu dicek terlebih dahulu untuk mengetahui apakah masalahnya berasal dari chiller, heat rejection, water flow, cooling tower, condenser coil, sensor, control, atau perubahan beban gedung.
Dengan evaluasi yang tepat, solusi bisa lebih terarah: cleaning, repair, replacement komponen, balancing, retrofit, atau penggantian unit jika memang diperlukan.
FAQ
Chiller yang masih menyala belum tentu bekerja optimal. Penyebabnya bisa berasal dari heat rejection yang buruk, water flow kurang, cooling tower bermasalah, condenser coil kotor, strainer buntu, sensor error, control system tidak sesuai, atau beban gedung yang berubah.
Air cooled chiller membuang panas langsung ke udara luar melalui condenser coil dan fan. Water cooled chiller membuang panas melalui condenser water yang dibantu cooling tower.
Condenser coil perlu dipertimbangkan untuk diganti jika sudah korosi berat, bocor, fin rapuh, banyak kerusakan, atau cleaning tidak lagi mengembalikan performa heat rejection.
Tidak selalu. Pada water cooled chiller, masalah bisa berasal dari cooling tower, condenser water pump, chilled water pump, strainer, valve, water treatment, heat exchanger, sensor, atau control system.
