Tidak semua sistem HVAC lama harus langsung diganti total.
Pada banyak gedung, pabrik, hotel, fasilitas komersial, fasilitas industri, dan bangunan dengan sistem pendingin besar, masalah HVAC sering muncul secara bertahap. Awalnya ruangan lebih lama dingin. Lalu keluhan pengguna meningkat. Setelah itu konsumsi listrik terasa naik, beberapa area mulai tidak nyaman, dan sistem lebih sering membutuhkan perbaikan.
Dalam kondisi seperti ini, keputusan yang diambil tidak boleh terburu-buru.
Sistem HVAC existing perlu dibaca secara menyeluruh terlebih dahulu. Masalah “kurang dingin” tidak selalu berasal dari satu komponen. Bisa dari chiller, cooling tower, pump, chilled water flow, condenser water flow, AHU, FCU, coil, filter, blower, piping, valve, sensor, control, atau pola operasional sistem yang sudah tidak sesuai dengan kebutuhan aktual.
Di sinilah retrofit HVAC menjadi solusi yang penting untuk dipertimbangkan.
Retrofit HVAC bukan sekadar mengganti spare part lama dengan spare part baru. Retrofit adalah proses evaluasi, penyesuaian, dan upgrade sistem HVAC existing agar performanya dapat kembali lebih stabil tanpa harus selalu mengganti seluruh sistem dari nol.
Apa Itu Retrofit HVAC?
Retrofit HVAC adalah pekerjaan peningkatan, penyesuaian, atau penggantian sebagian pada sistem HVAC existing agar sistem dapat bekerja lebih baik, lebih stabil, dan lebih sesuai dengan kebutuhan operasional saat ini.
Pada sistem gedung besar, retrofit dapat mencakup banyak aspek. Mulai dari evaluasi kapasitas pendinginan, pengecekan chiller plant, pemeriksaan AHU dan FCU, balancing airflow, pengecekan chilled water flow, evaluasi cooling tower, modifikasi piping, penggantian komponen, replacement coil, sampai penyesuaian sistem kontrol.
Tujuan utama retrofit bukan langsung mengganti semua komponen.
Tujuannya adalah menemukan bagian mana yang masih layak dipertahankan, bagian mana yang cukup dibersihkan, bagian mana yang perlu diperbaiki, bagian mana yang perlu diganti, dan apakah sistem membutuhkan upgrade lebih besar.
Dengan pendekatan ini, keputusan teknis menjadi lebih terarah dan biaya dapat lebih dikendalikan.

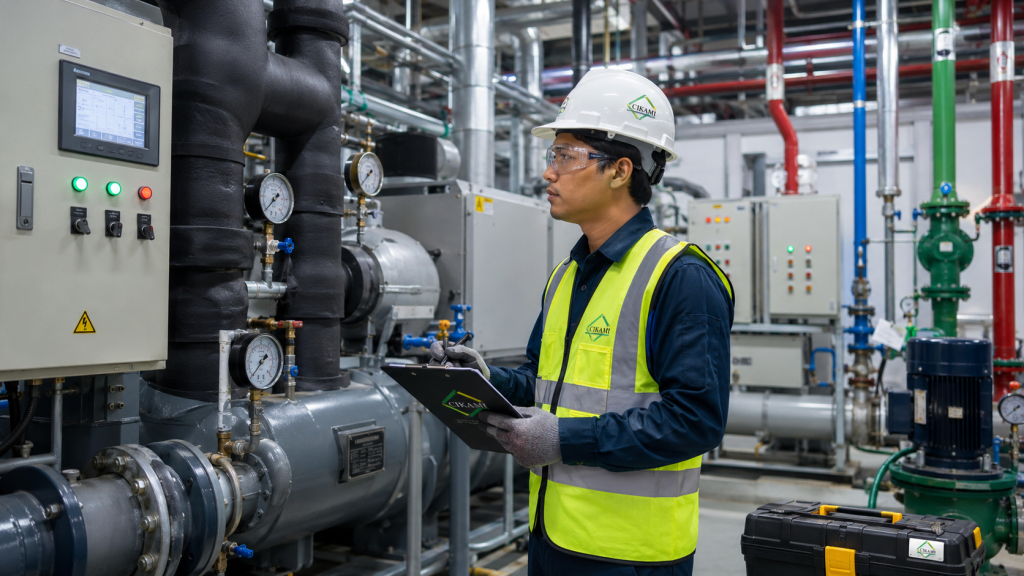

Retrofit HVAC Dimulai dari Audit Sistem Existing
Sebelum menentukan pekerjaan retrofit, sistem HVAC existing perlu diaudit terlebih dahulu.
Audit ini penting karena sistem HVAC bekerja sebagai satu kesatuan. Ketika satu bagian bermasalah, efeknya bisa terasa di bagian lain. Ruangan yang kurang dingin, misalnya, belum tentu disebabkan oleh coil yang rusak. Bisa saja penyebabnya berasal dari chilled water flow yang kurang, cooling tower yang kotor, condenser water temperature yang tinggi, strainer yang buntu, valve balancing yang tidak tepat, pump yang tidak optimal, atau sequence control yang tidak sesuai.
Pada sistem air cooled, masalah bisa berasal dari condenser coil yang kotor, airflow outdoor yang terhalang, fan yang melemah, panel listrik yang bermasalah, atau posisi outdoor unit yang tidak ideal.
Pada sistem water cooled chiller, masalah bisa lebih luas lagi. Chiller, cooling tower, condenser water pump, chilled water pump, valve, strainer, water treatment, piping, dan sistem kontrol semuanya perlu dilihat sebagai satu rangkaian.
Karena itu, retrofit HVAC sebaiknya tidak dimulai dari pertanyaan “komponen apa yang harus diganti?”
Pertanyaan yang lebih tepat adalah:
- Apa gejala utama yang terjadi?
- Area mana yang paling sering bermasalah?
- Apakah masalah terjadi terus-menerus atau hanya pada jam tertentu?
- Apakah airflow sudah sesuai?
- Apakah water flow sudah cukup?
- Apakah chiller bekerja dalam kondisi normal?
- Apakah cooling tower membuang panas dengan baik?
- Apakah valve dan strainer dalam kondisi baik?
- Apakah piping dan insulation masih layak?
- Apakah sistem kontrol dan set point sudah sesuai?
- Apakah kapasitas sistem existing masih sesuai dengan kebutuhan aktual?
Dari audit inilah baru dapat ditentukan apakah sistem cukup dibersihkan, diperbaiki, diganti sebagian, dimodifikasi, dibalancing ulang, atau perlu retrofit lebih besar.
📌 Catatan penting: Retrofit HVAC yang baik tidak dimulai dari pertanyaan “komponen apa yang harus diganti?”, tetapi dari pertanyaan “di mana bottleneck sistem terjadi?”. Sumber masalah bisa berada di chiller, cooling tower, pump, AHU, coil, airflow, water flow, piping, valve, sensor, atau pola operasional.
Kapan Sistem HVAC Existing Perlu Dipertimbangkan untuk Retrofit?
Retrofit HVAC biasanya mulai perlu dipertimbangkan ketika sistem masih bisa beroperasi, tetapi performanya tidak lagi stabil.
Beberapa tanda yang sering muncul di lapangan antara lain:
- Ruangan lebih lama dingin dibanding sebelumnya,
- Suhu sulit mencapai set point,
- Beberapa area gedung terasa lebih panas dibanding area lain,
- Keluhan pengguna ruangan meningkat,
- Airflow dari diffuser melemah,
- Chilled water temperature tidak stabil,
- Condenser water temperature terlalu tinggi,
- Chiller sering alarm atau trip,
- Cooling tower tidak membuang panas dengan baik,
- Pump bekerja berat atau flow tidak tercapai,
- Filter dan coil cepat kotor,
- Piping mengalami kondensasi atau kebocoran,
- Valve tidak bekerja optimal,
- Ampere motor atau compressor meningkat,
- Sistem sering membutuhkan perbaikan berulang,
- Biaya operasional terasa naik,
- Spare part original sulit ditemukan,
- Sistem existing tidak lagi sesuai dengan kebutuhan ruangan saat ini.
Gejala-gejala tersebut tidak selalu berarti sistem harus diganti total. Namun kondisi tersebut menjadi sinyal bahwa sistem perlu dievaluasi lebih serius.
Retrofit Tidak Sama dengan Replacement Spare Part
Salah satu kesalahan umum dalam membaca retrofit adalah menganggap retrofit hanya berarti penggantian komponen.
Padahal replacement spare part hanya salah satu bagian dari retrofit.
Dalam pekerjaan retrofit HVAC, penggantian komponen bisa saja diperlukan, tetapi keputusan tersebut harus menjadi hasil dari evaluasi sistem. Bukan keputusan awal tanpa pemeriksaan.
Contohnya, AHU yang kurang dingin tidak selalu harus langsung diganti coil-nya. Bisa saja airflow turun karena filter buntu, blower kotor, belt kendur, pulley tidak align, motor melemah, atau balancing udara berubah.
Chiller yang performanya turun juga tidak selalu berarti unit harus langsung diganti. Bisa saja masalah berasal dari cooling tower, condenser water flow, chilled water flow, strainer, valve, sensor, water treatment, atau pola operasional.
Karena itu, retrofit HVAC yang baik harus melihat hubungan antarbagian sistem, bukan hanya fokus pada komponen yang terlihat rusak.
Bagian Sistem HVAC yang Umumnya Masuk Evaluasi Retrofit
Setiap sistem HVAC memiliki kondisi yang berbeda. Namun secara umum, pekerjaan retrofit dapat mencakup beberapa area utama berikut.

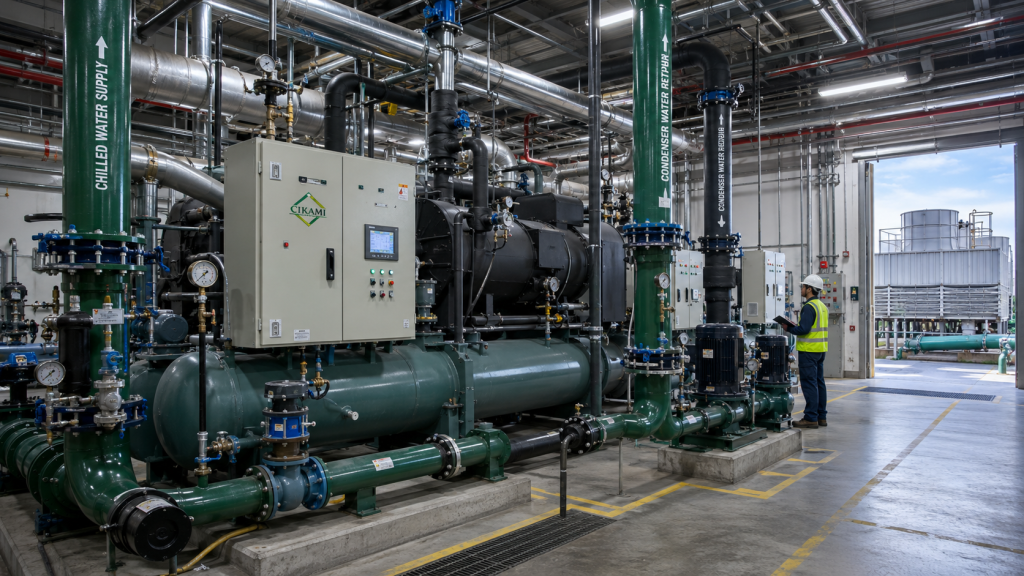

Chiller Plant dan Sistem Pendingin Utama
Pada gedung besar, chiller sering menjadi jantung sistem pendingin.
Jika chiller tidak bekerja optimal, dampaknya bisa terasa ke seluruh area gedung. Ruangan sulit dingin, AHU tidak mencapai temperatur supply air yang diharapkan, dan sistem bekerja lebih berat untuk mengejar set point.
Evaluasi pada chiller plant dapat mencakup:
- Kondisi air cooled chiller atau water cooled chiller,
- Entering dan leaving chilled water temperature,
- Entering dan leaving condenser water temperature,
- Kondisi compressor,
- Kondisi evaporator dan condenser,
- Alarm atau history trip,
- Ampere dan beban kerja unit,
- Abnormal noise atau vibration,
- Approach temperature,
- Kebersihan heat exchanger,
- Kondisi sensor dan control,
- Sequence operation antar unit.
Pada beberapa kasus, chiller masih dapat dipertahankan, tetapi sistem pendukungnya perlu diperbaiki. Pada kasus lain, retrofit dapat mencakup penggantian komponen, cleaning heat exchanger, perbaikan water flow, atau penyesuaian kontrol.
Cooling Tower pada Water Cooled Chiller
Untuk sistem water cooled chiller, cooling tower memiliki peran penting dalam membuang panas dari condenser water.
Jika cooling tower kotor, scaling, airflow kurang, water distribution tidak merata, atau water treatment buruk, maka condenser water temperature dapat meningkat. Akibatnya chiller bekerja lebih berat dan efisiensi sistem turun.
Evaluasi cooling tower dapat mencakup:
- Kebersihan basin,
- Kondisi fill,
- Kondisi nozzle atau spray system,
- Kondisi fan,
- Motor,
- Belt atau gearbox,
- Water distribution,
- Scaling,
- Algae,
- Drift eliminator,
- Water level,
- Water treatment,
- Condenser water temperature.
Masalah cooling tower sering terlihat seperti masalah chiller, padahal sumbernya berada di sistem pembuangan panas.
Karena itu, dalam retrofit HVAC, cooling tower tidak boleh dilewatkan.

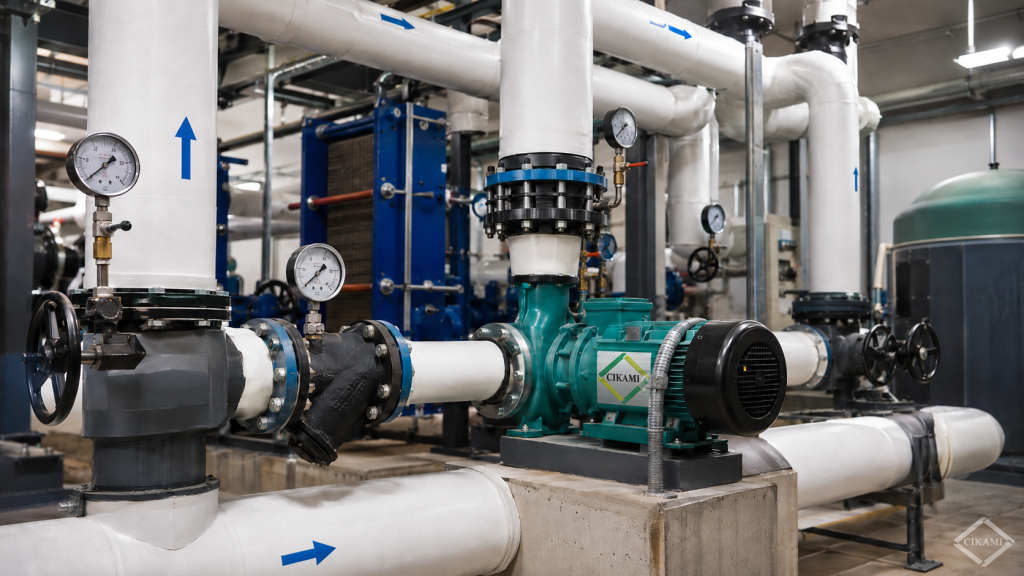

Pump, Water Flow, Strainer, dan Valve
Sistem HVAC berbasis chilled water atau condenser water sangat bergantung pada flow.
Jika water flow tidak sesuai, performa sistem akan turun meskipun chiller, AHU, atau coil terlihat masih berfungsi.
Evaluasi area ini dapat mencakup:
- Chilled water pump,
- Condenser water pump,
- Flow rate,
- Differential pressure,
- Strainer,
- Valve balancing,
- Control valve,
- Check valve,
- Pressure gauge,
- flow switch,
- Vibration,
- Alignment,
- Kondisi coupling,
- Indikasi cavitation.
Strainer yang buntu, valve yang tidak terbuka sempurna, atau balancing yang berubah dapat membuat distribusi pendinginan tidak merata. Dalam kondisi seperti ini, retrofit mungkin tidak selalu berarti ganti unit, tetapi bisa berupa cleaning, balancing, penggantian valve, modifikasi piping, atau penyesuaian pump.

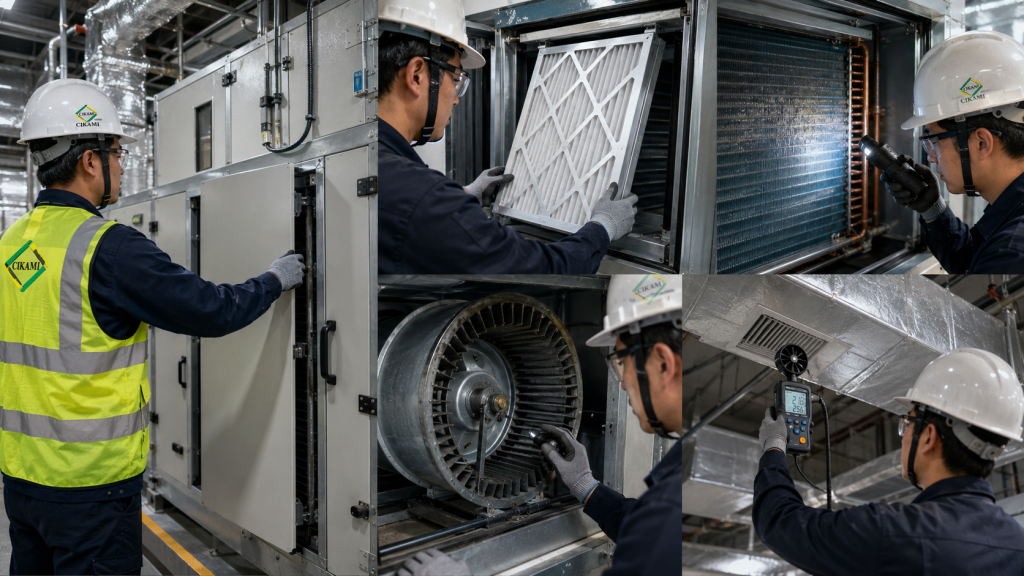

AHU, FCU, dan Air Side System
AHU dan FCU adalah bagian yang langsung berhubungan dengan distribusi udara ke ruangan.
Jika air side system bermasalah, pengguna gedung akan langsung merasakan dampaknya. Ruangan terasa panas, airflow lemah, bau tidak sedap, atau suhu tidak merata antar area.
Evaluasi AHU dan FCU dapat mencakup:
- Filter,
- Cooling coil,
- Drain pan,
- Blower,
- Motor,
- Belt,
- Pulley,
- Bearing,
- Damper,
- Airflow,
- Supply air temperature,
- Return air condition,
- Kebersihan unit,
- Indikasi bocor air,
- Kondisi casing.
Pada beberapa unit, casing dan struktur utama masih layak digunakan. Namun coil, blower, motor, atau komponen pendukungnya sudah menurun performanya. Dalam kondisi seperti ini, retrofit sebagian dapat menjadi solusi yang lebih realistis dibanding mengganti unit penuh.
Coil dan Heat Transfer Component
Coil tetap menjadi salah satu komponen penting dalam sistem HVAC, tetapi harus diposisikan sebagai bagian dari sistem, bukan satu-satunya sumber masalah.
Coil yang kotor, buntu, korosi, bocor, atau fin-nya rusak dapat menghambat perpindahan panas. Pada AHU, FCU, DX system, remote condenser, dan cooling water coil, kondisi coil sangat memengaruhi performa pendinginan.
Evaluasi coil dapat mencakup:
- Kebersihan fin,
- Kondisi fin,
- Tanda korosi,
- Indikasi kebocoran,
- Kondisi header,
- Circuiting,
- Pressure drop,
- Airflow melewati coil,
- Water flow atau refrigerant flow,
- Kapasitas aktual.
Jika coil masih layak, cleaning atau repair mungkin cukup. Namun jika coil sudah bocor berulang, korosi berat, fin rapuh, atau kapasitas tidak lagi tercapai, replacement coil dapat menjadi bagian dari pekerjaan retrofit.
Untuk unit lama yang spare part original-nya sulit ditemukan, custom coil fabrication dapat membantu mempertahankan sistem existing tanpa harus mengganti unit secara keseluruhan.
Piping, Insulation, Support, dan Koneksi Sistem
Pada sistem HVAC existing, piping sering mengalami perubahan dari waktu ke waktu. Ada penambahan unit, perubahan jalur, modifikasi valve, perbaikan support, atau isolasi yang mulai rusak.
Piping yang tidak sesuai dapat memengaruhi flow, pressure drop, keamanan, dan kemudahan maintenance.
Evaluasi piping dan koneksi sistem dapat mencakup:
- Chilled water piping,
- Condenser water piping,
- Refrigerant piping,
- Insulation,
- Valve,
- Flange,
- Flexible joint,
- Support pipa,
- Bracket,
- Kebocoran,
- Korosi,
- Kondensasi,
- Akses maintenance,
- Arah aliran,
- Potensi vibration.
Dalam pekerjaan retrofit, modifikasi piping sering diperlukan agar sistem existing dapat bekerja lebih stabil dan lebih mudah dirawat.
Control System, Sensor, dan Pola Operasional
Sistem HVAC tidak hanya dipengaruhi oleh komponen mekanikal. Control system dan pola operasional juga memiliki pengaruh besar terhadap performa.
Set point yang tidak tepat, sensor bermasalah, sequence chiller yang kurang sesuai, timer yang tidak efisien, atau sistem kontrol yang tidak membaca kondisi aktual dapat membuat HVAC bekerja lebih berat dari seharusnya.
Evaluasi kontrol dapat mencakup:
- Thermostat,
- Temperature sensor,
- Pressure sensor,
- Flow switch,
- Control valve,
- Actuator,
- Panel control,
- BAS atau BMS jika tersedia,
- Sequence operation,
- Schedule operation,
- Interlock,
- Alarm history,
- Set point,
- Zoning.
Kadang sistem tidak perlu diganti besar-besaran. Cukup dengan penyesuaian kontrol, balancing, dan perbaikan sensor, performa bisa jauh lebih stabil.
Kapan Retrofit Lebih Masuk Akal daripada Ganti Total?
Retrofit HVAC biasanya lebih masuk akal jika sistem existing masih memiliki bagian utama yang layak dipertahankan.
Beberapa kondisi yang mendukung retrofit antara lain:
- Struktur utama unit masih baik,
- Chiller atau AHU masih dapat digunakan,
- Masalah hanya terjadi pada beberapa komponen,
- Sistem masih bisa mencapai kapasitas dengan penyesuaian tertentu,
- Piping utama masih layak,
- Downtime harus ditekan,
- Budget penggantian total terlalu besar,
- Lokasi unit sulit untuk bongkar total,
- Spare part bisa dibuat atau disesuaikan,
- Sistem perlu upgrade bertahap,
- Kebutuhan operasional tidak memungkinkan penggantian total sekaligus.
Dalam kondisi seperti ini, retrofit bisa membantu memperpanjang umur sistem dan memperbaiki performa tanpa harus memulai dari nol.
Namun retrofit tetap harus realistis. Jika terlalu banyak bagian yang sudah rusak, struktur unit tidak aman, kapasitas sistem terlalu jauh dari kebutuhan aktual, atau biaya perbaikan mendekati penggantian total, maka penggantian sistem secara menyeluruh perlu dipertimbangkan.
Risiko Jika Retrofit Dilakukan Tanpa Membaca Sistem Secara Menyeluruh
Retrofit yang dilakukan tanpa audit teknis bisa menimbulkan masalah baru.
Beberapa risiko yang dapat muncul antara lain:
- Komponen baru tidak menyelesaikan sumber masalah,
- Kapasitas tetap tidak tercapai,
- Airflow tetap rendah,
- Water flow tetap kurang,
- Chiller tetap bekerja berat,
- Cooling tower tetap tidak optimal,
- Pressure drop terlalu tinggi,
- Compressor atau motor cepat panas,
- Masalah lama muncul kembali,
- Biaya perbaikan menjadi berulang,
- Downtime tetap terjadi.
Contohnya, mengganti coil tanpa memperbaiki airflow atau water flow belum tentu mengembalikan performa sistem. Membersihkan AHU tanpa mengecek chiller plant juga belum tentu menyelesaikan masalah jika sumbernya berada di cooling tower atau pump.
Karena itu, retrofit HVAC harus dilihat sebagai pekerjaan sistem, bukan hanya pekerjaan komponen.
Pendekatan CIKAMI dalam Pekerjaan Retrofit HVAC
CIKAMI mendukung pekerjaan retrofit dan replacement HVAC dengan pendekatan evaluasi sistem existing.
Pemeriksaan tidak hanya berfokus pada satu komponen, tetapi melihat hubungan antara equipment utama, distribusi, air side, water side, piping, control, dan kondisi lapangan.
Dalam pekerjaan retrofit, CIKAMI dapat membantu mengevaluasi:
- Chiller plant,
- Cooling tower,
- Pump dan water flow,
- AHU dan FCU,
- Airflow,
- Coil dan heat transfer,
- Piping dan support,
- Valve dan koneksi sistem,
- Motor, blower, fan, dan komponen mekanikal,
- Panel listrik dan kontrol,
- Kebutuhan repair, replacement, balancing, atau modifikasi.
Dengan pengalaman pekerjaan HVAC lapangan dan dukungan in-house coil fabrication, CIKAMI dapat membantu kebutuhan retrofit sistem existing yang membutuhkan solusi teknis lebih fleksibel.
Kemampuan fabrikasi coil lokal menjadi penguat ketika sistem lama membutuhkan replacement coil custom, baik untuk AHU, FCU, DX system, condenser, cooling water coil, maupun unit pendingin khusus. Namun fokus utama tetap pada solusi sistem: memastikan komponen yang diganti benar-benar menjawab masalah yang terjadi di lapangan.
Retrofit sebagai Langkah Strategis untuk Gedung dan Industri
Bagi gedung dan industri, retrofit HVAC bukan hanya soal memperbaiki sistem yang rusak.
Retrofit dapat menjadi langkah strategis untuk menjaga kenyamanan ruangan, mengurangi risiko downtime, menunda penggantian total yang belum diperlukan, dan membantu sistem existing tetap relevan dengan kebutuhan operasional saat ini.
Pada banyak kasus, sistem HVAC lama masih memiliki potensi untuk dipertahankan. Namun sistem tersebut perlu dibaca ulang karena kondisi gedung, beban ruangan, pola penggunaan, dan kondisi komponen sudah berubah dari kondisi awal.
Dengan evaluasi yang tepat, retrofit dapat membantu menentukan prioritas pekerjaan:
- Mana yang harus segera ditangani,
- Mana yang bisa dijadwalkan bertahap,
- Mana yang cukup dimonitor,
- Mana yang perlu diganti,
- dan mana yang sebaiknya masuk rencana replacement jangka panjang.
Pendekatan ini membuat keputusan teknis lebih terarah dan tidak hanya berdasarkan gejala sesaat.
Kesimpulan
Retrofit HVAC bukan sekadar penggantian spare part. Retrofit adalah proses membaca kondisi sistem HVAC existing secara menyeluruh, lalu menentukan solusi yang paling tepat berdasarkan kondisi lapangan.
Pada gedung besar, masalah pendinginan bisa berasal dari banyak titik: chiller, cooling tower, pump, water flow, AHU, FCU, coil, piping, valve, airflow, sensor, control, atau pola operasional. Karena itu, keputusan retrofit harus dimulai dari audit sistem, bukan langsung dari penggantian komponen.
Jika sistem existing masih memiliki bagian utama yang layak dipertahankan, retrofit dapat menjadi solusi yang lebih efisien dibanding penggantian total. Namun jika kerusakan sudah terlalu luas atau kapasitas sistem tidak lagi sesuai, replacement menyeluruh tetap perlu dipertimbangkan.
Yang terpenting adalah menentukan keputusan berdasarkan evaluasi teknis yang benar.
FAQ
Tidak. Retrofit HVAC dapat berupa cleaning, repair, balancing, modifikasi piping, penggantian komponen tertentu, penyesuaian kontrol, atau upgrade bertahap sesuai hasil audit sistem existing.
Retrofit lebih masuk akal jika struktur utama sistem masih layak, masalah hanya terjadi pada beberapa bagian, downtime harus ditekan, dan performa masih bisa dikembalikan melalui perbaikan atau upgrade sebagian.
Sebelum retrofit, sistem perlu dicek mulai dari chiller, cooling tower, pump, water flow, AHU, FCU, airflow, coil, piping, valve, panel listrik, sensor, control, hingga pola operasional.
