Kinerja coil HVAC tidak hanya ditentukan oleh jenis pipa atau material yang digunakan, tetapi juga oleh desain fin (sirip). Fin berfungsi memperluas area permukaan perpindahan panas, membantu udara menyerap atau melepaskan energi dengan lebih cepat.
Dua elemen penting dalam desain fin adalah jenis fin (Fin Type) dan jumlah sirip per inci (FPI – Fin Per Inch). Keduanya sangat berpengaruh terhadap efisiensi pendinginan, tekanan udara, serta konsumsi energi sistem HVAC. Artikel ini akan menjelaskan secara detail bagaimana kombinasi fin coil FPI yang tepat dapat meningkatkan performa coil secara signifikan.
Apa Itu Fin Coil dan Fungsinya?
Fin Coil adalah lembaran logam tipis yang menempel pada pipa tembaga atau aluminium dalam coil. Fungsinya sederhana tapi krusial: memperbesar luas area kontak antara udara dan refrigerant, sehingga pertukaran panas berlangsung lebih cepat.
Semakin efektif desain fin, semakin besar pula kapasitas pendinginan tanpa perlu menambah ukuran coil.
Dalam industri, desain fin sering kali disesuaikan dengan kondisi lingkungan — misalnya area berdebu, lembap, atau bersuhu ekstrem.
Jenis-Jenis Fin (Fin Type) dalam Coil HVAC
Pemilihan tipe fin bergantung pada aplikasi dan kondisi operasional. Berikut jenis fin yang paling umum digunakan:
- Flat Fin (Fin Datar)

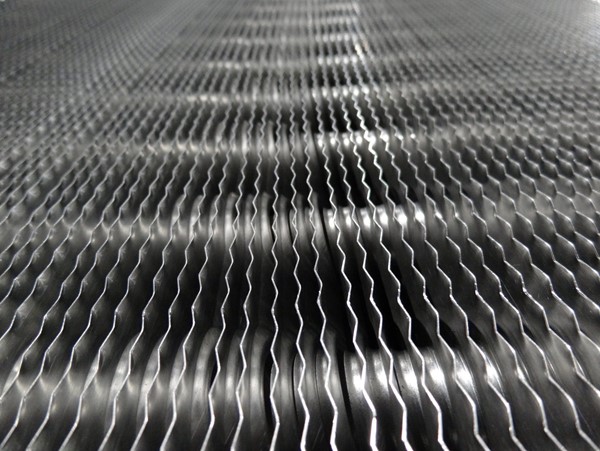

Jenis fin paling sederhana, berbentuk lembaran datar tanpa pola embos. Cocok untuk sistem dengan kebutuhan tekanan udara rendah dan mudah dibersihkan. - Rippled Fin (Fin Bergelombang)
Memiliki permukaan bergelombang untuk meningkatkan turbulensi aliran udara.
Efeknya: pertukaran panas meningkat karena udara tidak mengalir lurus, melainkan berputar di sekitar permukaan fin. - Louvered Fin (Fin Berlubang)
Jenis ini memiliki potongan kecil menyerupai kisi.
Turbulensi udara meningkat drastis, menghasilkan kapasitas perpindahan panas tertinggi di antara semua tipe fin. Namun, kelemahannya: mudah tertutup debu, sehingga memerlukan perawatan rutin. - Wavy Fin (Fin Bergaris Gelombang)
Kombinasi antara flat dan rippled fin.
Umum digunakan pada sistem komersial karena seimbang antara efisiensi perpindahan panas dan kemudahan pembersihan.
Pemilihan tipe fin biasanya disesuaikan dengan tujuan desain coil — apakah mengutamakan efisiensi, kemudahan servis, atau umur pakai.
Apa Itu FPI (Fin Per Inch) dan Mengapa Penting?
FPI adalah jumlah sirip atau fin yang terdapat dalam setiap satu inci panjang coil. Semakin tinggi nilai FPI, semakin rapat sirip-sirip coil tersebut.
Efek dari perbedaan FPI:
- FPI tinggi (14–20):
- Meningkatkan luas area perpindahan panas.
- Cocok untuk sistem udara bersih seperti di gedung perkantoran atau data center.
- Tapi, udara lebih sulit lewat → tekanan statis meningkat → blower harus bekerja lebih keras.
- FPI rendah (6–10):
- Cocok untuk lingkungan berdebu atau industri berat.
- Udara mengalir lebih lancar, risiko penyumbatan fin lebih kecil.
- Namun kapasitas pendinginan sedikit berkurang dibanding FPI tinggi.
Kuncinya adalah menyesuaikan FPI dengan kondisi udara di lokasi pemasangan.
Misalnya, untuk area pabrik atau bengkel, coil dengan FPI rendah jauh lebih efisien karena lebih tahan kotoran
Kombinasi Ideal Fin Type dan FPI
Tidak ada satu kombinasi yang cocok untuk semua kondisi, tapi berikut panduan umumnya:
Kombinasi fin yang tepat dapat meningkatkan efisiensi perpindahan panas hingga 20–30% dibanding desain standar.
Kesimpulan
Fin coil bukan hanya elemen tambahan — ia adalah bagian vital dari desain coil HVAC yang menentukan seberapa efisien sistem bekerja. Dengan memilih fin coil FPI yang sesuai dengan kebutuhan aplikasi dan lingkungan, perusahaan dapat menekan biaya energi, memaksimalkan umur coil, dan meningkatkan performa sistem pendingin secara keseluruhan.
